UPVC/CPVC 90 ° Kyynärpää-Zheyi Pipeline (Wuhan) Co., Ltd.

UPVC/CPVC 90 ° Kyynärpää

UPVC/CPVC 90 ° Kyynärpää on korkean suorituskyvyn putken, joka sopii laajasti rakennus- ja teollisuuskenttiä. Tämä 90 ° kyynärpäästä (kloorattu polyvinyylikloridi) tai CPVC: n (kloorattu polyvinyylikloridi) tai CPVC: stä valmistettu 90 ° kyynärpää tarjoaa korroosionkestävyyden ja korkean lämpötilan suorituskyvyn.

Tuote on suunniteltu mahdollistamaan sujuvammat putkiliitännät, vähentäen nesteen virtauksen vastus tehokkaasti ja parantamaan järjestelmän kokonaistehokkuutta. Se soveltuu vesihuoltoon, viemäriin ja kemialliseen nestekuljetukseen, joka täyttää monipuoliset vaatimukset. 90 ° kyynärpää on helppo asentaa ja integroituu saumattomasti tavallisiin putkistoihin, jotka eivät vaadi erityisiä työkaluja.

Ota yhteyttä

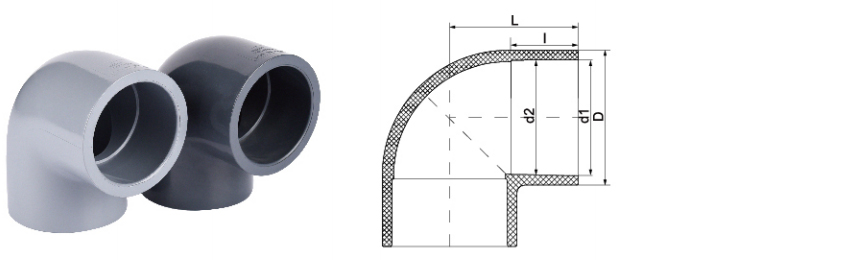

Koko/nom.			D -d -d -d -dN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		Lensensensens	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		Minä	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		Minä	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	Minä		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JI S	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90 ° Kyynärpää Industry knowledge

Kuinka valita oikein UPVC/CPVC 90 ° kyynärpäät ? Yksityiskohtainen selitys painetasosta ja koon standardista

Teollisissa putkistojärjestelmissä UPVC (plastisoitu polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) 90 ° kyynärpäät ovat avainliittimiä, ja niiden valinta vaikuttaa suoraan järjestelmän turvallisuuteen, kestävyyteen ja käyttötehokkuuteen. Oikea valinta vaatii kattavaa huomiota materiaalien ominaisuuksien, paineen tasojen, koon standardien ja eri toimialojen erityistarpeiden huomioon ottamiseen.

1. Materiaalin valinta: Avainero UPVC: n ja CPVC: n välillä
UPVC sopii normaaliin lämpötilaan (0 ° C ~ 60 ° C) ja matalapaineympäristöön, siinä on hyvä happo- ja alkalikorroosionkestävyys, alhaiset kustannukset ja sitä käytetään usein turvallisessa juomavedessä (turvallinen juomavesi), teollisuusvedenkäsittely (teollisuusvedenkäsittely), tavallisessa juomaveden toimittamisessa (juomavesi) ja muissa tilanteissa.

CPVC on kestävä korkeille lämpötiloille (jopa 93 ° C ~ 110 ° C) ja sillä on suurempi puristuslujuus. Se sopii korkean lämpötilan syövyttäviin väliaineisiin. Tyypillisiä sovelluksia ovat nestemäisen kuljetus metallurgisessa teollisuudessa, aurinkosähköteollisuuden korkean puhtauden kemialliset putket, elektronisen puolijohdeteollisuuden ultrapiuriset vesijärjestelmät, korkean lämpötilan sterilointiputket lääketeollisuudessa, säteilyresistenttiputket ydinvoimalaitoksissa ja kemiallisen korrosioympäristön teollisuuden jätteenkäsittelyssä.

2. Paineluokan valinta (PN- ja SCH -standardit)
Kyynärpään paineen kantavuus riippuu seinämän paksuusluokasta. Yleisiä painistandardeja ovat PN (nimellinen paine, kuten PN6, PN10, PN16) ja SCH (aikataulu, kuten SCH40, SCH80).

Turvallista juomavettä ja tavallista vedenkäsittelyä varten UPVC -materiaali valitaan yleensä, ja painilevy PN6 ~ PN10 voi vastata tarpeisiin. Teollisuuden jätevesi- ja metallurgiateollisuudessa väliaineen voimakkaan syövyttävyyden vuoksi suositellaan PN10 ~ PN16 tai SCH80 CPVC-kyynärpäät pitkän aikavälin paineenkestävyyden ja kemiallisen korroosionkestävyyden varmistamiseksi.

Stouran, elektronisen puolijohde- ja lääketeollisuudessa on erittäin korkeat vaatimukset putkilinjan puhtaus- ja kemialliselle resistanssille, ja yleensä ne käyttävät CPVC SCH40- tai SCH80-kyynärpään varmistaakseen, että korkeapuhtaita koskevia väliaineita ei ole saastunut. Ydinvoimalaitosten sovellukset vaativat erityisiä säteilykestävää CPVC-materiaaleja, jotka täyttävät tiukat standardit, kuten ASME NQA-1.

3. Kokostandardit (DN ja tuumat)
UPVC/CPVC 90 °: n kyynärpään koon on vastattava putkistojärjestelmää. Yleisiä standardeja ovat metrinen (DN15, DN50, DN100 jne.) Ja Imperial (1/2 ", 2", 4 "jne.).

Elektronisessa puolijohde- ja aurinkosähköteollisuudessa käytetään yleensä pienen halkaisijan kyynärpäitä (DN15 ~ DN50), koska tarve on tarpeen tarkkaan nesteen hallintaan. DN80 ~ DN300: n suuria halkaisijaisia kyynärpäitä käytetään yleisesti teollisuuden jätevesikäsittelyssä ja metallurgisessa teollisuudessa suurten virtausnopeuksien vuoksi. Ydinvoimalaitosten ja lääketeollisuuden on noudatettava tiukasti teollisuuden standardeja varmistaaksesi tarkan koon sovituksen vuoto- tai saastumisriskien välttämiseksi.

4. Teollisuuskohtaiset sertifikaatit ja vaatimukset
Eri toimialoilla on erilaiset kyynärpäiden sertifiointivaatimukset:
Turvallinen juomavesi / juomavesi: On oltava NSF / ANSI 61 -ruokaturvallisuussertifikaatin mukainen.
Elektroninen puolijohde / aurinkosähkö: vaatii erittäin sileää sisäseinää hiukkasten laskeutumisen vähentämiseksi, ja jotkut sovellukset vaativat puoliksi F57-sertifikaatin.
Lääketiede: USP -luokan VI tai FDA -standardit on täytettävä sen varmistamiseksi, että mitään pehmitintä ei ole huuhtoutunut.
Ydinvoima: ASME NQA-1 -laatuisen sertifiointi on käytettävä ja säteilynkestäviä muokattuja CPVC-materiaaleja on käytettävä.

5. Asennus- ja huoltosuositukset
Yhteysmenetelmä: UPVC/CPVC -kyynärpäät ovat yleensä sitoutuneet liuottimiin (PVC -liima). Asennuksen aikana varmista, että käyttöliittymä on puhdas ja öljy.
Tukiväli: Korkean lämpötilan (CPVC) tai suurten halkaisijan putket vaativat ylimääräisiä tukikehyksiä muodonmuutoksen välttämiseksi lämmönlaajennuksen tai nesteen iskujen vuoksi.
Säännöllinen tarkastus: Korkean riskin aloilla, kuten kemiallinen ja ydinenergia, kyynärpäitä on tarkistettava säännöllisesti halkeamien, ikääntymisen tai korroosion ja vaurioituneiden osien merkkejä varten oikea-aikaisesti.
