UPVC/CPVC Cross

UPVC/CPVC Crossia käytetään laajasti LVI-, kemiallisissa ja rakennusteollisuudessa. Valmistettu premium-UPVC: stä (mutkistamattomasta polyvinyylikloridista) ja CPVC (kloorattu polyvinyylikloridi) -materiaalista, siinä on korroosionkestävyys, korkean lämpötilan toleranssi ja lujuus, varmistaen pitkän käyttöiän.

Tuotesuunnittelu korostaa asennuksen ja ylläpidon helppoa, varmistamalla tiivistymisen ja vakauden kytkentäpisteissä vähentäen samalla vuotojen riskiä. UPVC/CPVC Cross sopii erilaisille putkistojärjestelmille, etenkin sovelluksille, jotka vaativat virtauksen siirtämistä tai suuntamuutoksia.

Ota yhteyttä

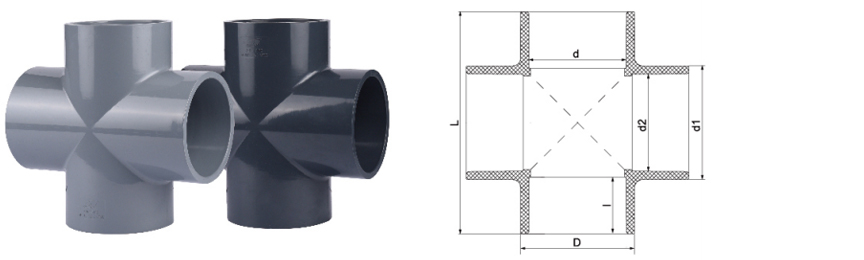

Koko/nom.		D -d -d -dN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	Lensensens	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	Minä	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
Ansi	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	Minä	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
JI S	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

UPVC/CPVC Cross Industry knowledge

Tärkeimmät yhteydet teollisuusputkistojärjestelmissä: Asennus- ja tiivistystekniikka UPVC/CPVC -ristiliitokset

Teollisissa putkistojärjestelmissä UPVC (plastisoimattomat polyvinyylikloridit) ja CPVC (kloorattu polyvinyylikloridi) ristiliitokset (risti) ovat avainyhteyskomponentteja ja niitä käytetään laajasti korkeapaineisissa, syövyttävissä väliaineissa ja monimutkaisissa nesteen kuljetusskenaarioissa. Eri toimialoilla on erityisiä vaatimuksia materiaaliominaisuuksille, tiivistystekniikan ja asennusmäärityksille. Seuraavat ovat sovellusanalyysi ja tekniset kohdat eri toimialoille:

1. Turvallinen juomavesi
Materiaalin valinta: UPVC: tä käytetään laajasti juomaveden kuljetusputkistoissa sen myrkyttömyyden, klooriresistenssin ja alhaisten kustannusten vuoksi.
Tiivistystekniikka: Käytä liuotinpohjaisia liimoja tai kumitiivisteitä varmistaaksesi, että ei ole vuotoa ja noudattaa NSF/ANSI 61-juomaveden turvallisuusstandardeja.
Asennuspisteet: Vältä liiallista kiristämistä UPVC-hauran halkeamisen estämiseksi ja tukikehysten käyttäminen värähtelyvaikutusten vähentämiseksi.

14. Metallurgia
Korroosionkestävyyden vaatimukset: CPVC -ristikkäin liitokset soveltuvat happamaan (kuten rikkihappo, suolahappo) tai alkalisen jäähdytysnesteen toimitusjärjestelmiin.
Korkean lämpötilan sopeutumiskyky: CPVC: n lämpötilavastus on yli 90 ° C ja sitä voidaan käyttää korkean lämpötilan savukaasunpuhdistukseen tai jäähdytysvesiputkiin.
Tiivistysmenetelmä: Laipan liitäntä PTFE -tiiviste erittäin syövyttävien väliaineiden vuotamisen estämiseksi.

3. aurinkosähköteollisuus
Sovellusskenaariot: Korkeasti vesi, kemiallinen etsausliuos (kuten hydrofluorivetyhappo).
Materiaalivaatimukset: CPVC: llä on parempi hydrofluorivetyhappovastus kuin UPVC: llä, mutta pitkäaikaisen UV-ikääntymisen vastus on varmistettava (asennettaessa ulkona).
Asennusmääritykset: Käytä sähköinen fuusioyhteys tai kuuma fuusio Butt -liitäntä varmistaaksesi, että hiukkasten saastuminen ei ole (kriittinen kiekkojen puhdistusjärjestelmille).

4. ydinvoimalaitos
Turvallisuusstandardit: UPVC/CPVC-nivelten on täytettävä ASME NQA-1-ydinluokan laatuvaatimukset matalan radioaktiivisen jäteveden käsittelyyn.
Anti-seisminen suunnittelu: Lisää anti-seismisiä kiinnikkeitä putkilinjan siirtymän aiheuttamien löysien nivelten välttämiseksi.
Tiivistys redundanssi: Kaksinkertainen tiivistys (O-renkaan liima) vuotoriskien estämiseksi.

5. Elektroninen puolijohde
Äärimmäisen korkean puhtausväliaineen: CPVC: tä käytetään ultrafuressa vedessä (UPW) ja kemikaalissa (kuten IPA, ammoniakki) jakelujärjestelmissä.
Puhdas huoneen yhteensopivuus: Nivelen sisäseinä on kiillotettava (RA≤0,8 μm), jotta hiukkaset eivät saastuta prosessinestettä.
Asennusprosessi: Käytä ISO 14644 -standardin puhdasta asennusta ja silikonipohjaisia tiivistysmateriaaleja on kielletty.

6. Lääketiede
Steriiliysvaatimukset: UPVC: tä käytetään veteen injektioputkiin (WFI), ja sen on noudatettava FDA 21 CFR- ja GMP -standardeja.
Irrotettava suunnittelu: Saniteettipuristusliitäntä (Tri-Clamp) helpon puhdistuksen ja steriloinnin saavuttamiseksi (kuten CIP/SIP-järjestelmä).

7. Teollisuuden vedenkäsittely
Kemiallinen resistenssi: CPVC sopii RO-membraanin esikäsittelyyn (klooriresistenssi, hapettiresistenssi) ja UPVC: tä käytetään takaosan viemäriin.
Vuotojen ehkäisymittaukset: Pistorasian nivel rengasmainen vesi pysähtyy selviytymään suuresta virtauksesta.

8. Teollisuusjätevesi
Syövyttävä jätevesi: CPVC-ristiliitokset kestävät pH 2-12 ja sopivat elektropantointi- ja kemiallisten jäteveden putkistoihin.
Asennuskaltevuus: Painovoimavirtausjärjestelmien on varmistettava 0,5% -1% kaltevuus sedimenttien tukkeutumisen estämiseksi ristiliitoksesta.
Yhteenveto yleisestä asennus- ja tiivistystekniikasta
Pintakäsittely: Deburr leikkaamisen jälkeen ja puhdista sidospinta asetonilla (UPVC/CPVC -liuotinyhteys).
Lämpölaajennuksen kompensointi: CPVC-putkilinjat on varustettava laajennusliitoksilla 3-5 metrin välein lämpötilan muutosten aiheuttamien liitosten stressihalkaisun välttämiseksi.
Painekoe: Testaa paine 1,5 -kertaisesti työpaineessa ja pidä paine 30 minuutin ajan ilman vuotoa (katso ASTM D1785). $
