{config.cms_name} Kotiin / Tuotteet / UPVC/CPVC -varusteet / SCH8O/DIN UPVC/CPVC 45°Elbow
Zheyi Pipeline (Wuhan) Co., Ltd.
mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC 45°Elbow Elintarviketeollisuudelle/auto-/elektronisille

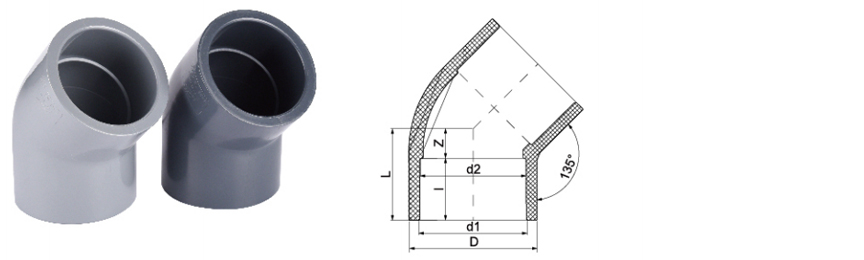

SCH8O/DIN UPVC/CPVC 45°Elbow

SCH8O/DIN UPVC/CPVC 45°Elbow

UPVC/CPVC 45° kyynärpäätä käytetään laajalti rakennus-, teollisuus- ja kotitalouksien vesijärjestelmissä. Valmistettu korkealuokkaisista UPVC- tai CPVC-materiaaleista, se tarjoaa korroosionkestävyyden ja paineenkestävyyden kestäen tehokkaasti kemiallista eroosiota.

Kyynärpää on suunniteltu 45°-kulmaan, mikä mahdollistaa joustavan putken uudelleenohjauksen, vähentää nesteenkestävyyttä ja parantaa virtaustehokkuutta. Se on kevyt, kestävä ja helppo asentaa, sopii erilaisiin putkistojärjestelmiin ja varmistaa kiinteät liitännät kuuman ja kylmän veden putkistoille ja muille nesteen kuljetusjärjestelmille.

Ota yhteyttä
  • SCH8O/DIN UPVC/CPVC 45°Elbow
Edellinen：SCH8O/DIN UPVC/CPVC Reducing Tee
Seuraava：UPVC/CPVC Cross
parametri hakemus Tekniset standardit

  • KOKO/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    dn280

    dn315

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    (12")

    DMMMINÄNÄNÄN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    140.5

    160.5

    226.25

    281.45

    316.85

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    140.2

    160.2

    225.05

    280.05

    315.05

    UPVC

    D

    26.7

    32

    41

    50

    63

    74.6

    88

    104

    126.8

    164

    184.8

    254

    306

    345

    L

    23

    26

    31.5

    38.5

    46

    54

    67

    72

    86

    114

    125

    178

    212

    233

    I

    17

    19

    23

    27

    32

    38

    44

    51

    61

    76

    86

    119

    148

    165

    CPVC

    D

    26.5

    32

    41

    50.2

    62.8

    79

    91

    108.6

    132.4

    164.4

    188.6

    254

    306

    345

    L

    23

    26

    31

    38

    46

    56

    65

    76

    91

    114

    129

    178

    212

    233

    I

    16.5

    19

    22.5

    26.5

    31.5

    38

    44

    51

    61.5

    76.5

    86.5

    119

    148

    165

    ANSI

    d1

    21.51

    26.87

    33.62

    42.4

    48.54

    60.65

    73.39

    89.31

    114.81

    141.81

    168.81

    220.06

    273.81

    324.61

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.21

    141.11

    168

    218.9

    272.67

    323.47

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    I

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    140.22

    165.16

    216.68

    267.21

    318.66

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    139.01

    163.9

    214.6

    264.88

    315.88

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    I

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

SCH80/DIN UPVC/CPVC 45°Elbow - Industrial Flow Direction Management

Tuotteen ominaisuudet

  • Materiaalin koostumus: Valmistettu joko pehmittämättömästä polyvinyylikloridista (UPVC) tai klooratusta polyvinyylikloridista (CPVC), joka tarjoaa erilliset ominaisuudet erilaisille väliaine- ja lämpötila-alueille.
  • 45-Degree Kulma: Tarkkuusmuovattu sileisiin, matalaresistanssisiin suuntamuutoksiin paineputkijärjestelmissä, mikä vähentää turbulenssia ja painehäviötä.
  • Dimensionaalinen noudattaminen: SCH80 - ja DIN-standardien mukainen, varmistaen yhteensopivuuden vastaavien putkien ja liitososien kanssa turvallisia, tiiviitä liitoksia varten.

Tuotteen kuvaus

SCH80/DIN UPVC/CPVC 45 asteen kyynärpää on suunniteltu luotettavaan, pysyvään nestevirtauksen uudelleenohjaukseen teollisissa sovelluksissa. Muovausprosessi varmistaa tasaisen seinämän paksuuden ja tasaisen sisäpinnan. Näihin liittimiin sovelletaan tiukkaa laadunvalvontaa paineluokiteltujen järjestelmien suorituskykyvaatimusten täyttämiseksi. upvc-variantit soveltuvat kylmän veden käsittelyyn kemiallisessa käsittelyssä ja vedenkäsittelyssä, kun taas CPVC-kyynärpäät tarjoavat paremman kemiallisen kestävyyden ja korkeamman käyttölämpötila-alueen, jopa 95°C (200°F), käytettäväksi kuuman syövyttävän nesteen kuljetuksessa.

Tekniset tekniset tiedot

Standardi Materiaali Nimelliskokoalue Suurin käyttöpaine (at 23°C/73°F)
SCH80 UPVC/CPVC 1/2" - 8" Aikataulu 80 Paineluokitusta ASTM D1785:tä kohti
DIN UPVC/CPVC DN15 - DN200 PN10/10 bar

Sovelluskentät

Tätä tuotetta hyödynnetään seuraavissa yhteyksissä:

  • Kemikaalien käsittely- ja siirtolinjat
  • Veden ja jäteveden käsittelylaitokset
  • Puolijohteiden valmistustilat
  • Pinnoitus- ja galvanointitoiminnot
  • Teollisuusputki- ja viemärijärjestelmät

FAQ

1. Miten UPVC 45° kyynärpää verrataan CPVC kyynärpää syövyttävässä kemiallisessa ympäristössä?

UPVC-kyynärpää on tehokas monille syövyttäville väliaineille, erityisesti ympäristön lämpötiloissa. Kuitenkin sovelluksissa, joihin liittyy aggressiivisempia kemikaaleja tai kohonneita lämpötiloja (jopa 95°C), CPVC-kyynärpää tarjoaa erinomaisen kemiallisen kestävyyden ja mekaanisen eheyden. Valinta riippuu prosessiväliaineesi erityisestä kemiallisesta pitoisuudesta, lämpötilasta ja paineesta. Yksityiskohtaisia materiaalien yhteensopivuustietoja varten tekninen tiimimme voi tarjota ilmaisen konsultaation, joka perustuu erityisiin sovellusvaatimuksiisi.

2. Mitä eroa on SCH80 - ja DIN-kyynärpäillä, ja voidaanko niitä käyttää vaihtokelpoisesti?

SCH80 ja DIN ovat erillisiä mitta- ja paineluokitusstandardeja. SCH80 perustuu Pohjois-Amerikan ASTM D1785 - standardiin, jossa on paksumpi seinämä korkeampaa paineensietokykyä varten, kun taas DIN (erityisesti DIN 8063) on eurooppalainen metristandardi, jolla on erilaiset ulkohalkaisijat ja paineen luokitukset (esim. PN10). Niitä ei ole suunniteltu käytettäväksi vaihtokelpoisesti putkien ja sovitusmittojen yhteensopimattomuuden vuoksi, mikä vaarantaisi järjestelmän eheyden. Varmista, että kaikki järjestelmän komponentit ovat saman standardin mukaisia turvallisen, tiiviin asennuksen takaamiseksi.

Suositellut tuotteet
Yritys
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC 45°Elbow Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC 45°Elbow Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia ​​tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Kansallinen huipputekniikan yritys
  • Todistus
  • Todistus
Uutiset
Jätä viesti
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tiukka laadunvalvonta

    ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

    Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Tarkkuussuorituskykytestaus
    ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

    ● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
    ● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
    ● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
    ● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
    ● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC 45°Elbow Alan tuntemus

Suorituskyvyn vertailu UPVC ja CPVC 45° kyynärpäät : korroosionkestävyys, lämpötila-alue ja soveltuva skenaarioanalyysi

Teollisissa putkistojärjestelmissä UPVC (pehmittämätön polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) ovat kaksi laajalti käytettyä kestomuovimateriaalia, ja niiden 45°-kyynärpäillä on keskeinen rooli nesteen kuljetuksessa. Tässä artikkelissa verrataan näiden kahden suorituskykyä korroosionkestävyyden, lämpötila-alueen ja sovellettavien skenaarioiden suhteen ja analysoidaan niitä yhdessä eri toimialojen sovellustarpeiden kanssa.

1. Korroosionkestävyysvertailu
UPVC: Se kestää erinomaisesti happoja, emäksiä, suoloja ja joitakin orgaanisia liuottimia, mutta sillä on heikko sietokyky voimakkaille hapettaville hapoille (kuten väkevä rikkihappo ja typpihappo) ja aromaattisille hiilivedyille ja klooratuille hiilivedyille, ja se soveltuu yleisiin syövyttäviin ympäristöihin.

CPVC: UPVC:n perusteella edelleen klooraus, sillä on vahvempi kemiallinen korroosionkestävyys, se kestää suurempia pitoisuuksia vahvoja happoja, vahvoja emäksiä ja joitain orgaanisia liuottimia ja soveltuu erittäin syövyttävään väliaineen kuljetukseen.

Toimialan sovellusanalyysi
Turvallinen juomavesi (Drinking Water): UPVC soveltuu kylmän veden kuljetukseen, kun taas CPVC:tä voidaan käyttää kuuman ja kylmän veden järjestelmissä, erityisesti korkean lämpötilan desinfiointia vaativissa tilanteissa.
Metallurgia: CPVC soveltuu paremmin voimakkaisiin syövyttäviin prosesseihin, kuten peittaukseen ja galvanointiin, kun taas UPVC:tä voidaan käyttää vain heikoissa happoympäristöissä.
Aurinkosähkö: CPVC soveltuu korkean pitoisuuden etsausliuoskuljetukseen, kun taas UPVC:tä voidaan käyttää yleisissä kemiallisissa putkissa.
Ydinvoima: CPVC: llä on parempi korkean lämpötilan ja säteilynkestävyys ja se soveltuu vesijärjestelmien jäähdyttämiseen, kun taas UPVC soveltuu vain matalan lämpötilan vedenkiertoon.
Elektroninen puolijohde: CPVC soveltuu paremmin erittäin puhtaiden kemikaalien (kuten etsausliuoksen, erittäin puhtaan veden) kuljetukseen, kun taas UPVC:tä voidaan käyttää vähän syövyttäviin väliaineisiin.
Lääketiede: CPVC soveltuu korkean lämpötilan sterilointiputkistoihin ja korroosionkestäviin nestekuljetuksiin, kun taas UPVC: llä on heikompi käyttökelpoisuus.
Industrial Water Treatment: UPVC:tä voidaan käyttää yleisissä suodatusjärjestelmissä, kun taas CPVC soveltuu korkean lämpötilan pehmennetyn veden tai kemiallisen aineen lisäämiseen.
Teollisuusjätevesi: CPVC soveltuu paremmin vahvaan happo/vahva-alkalijätevesien käsittelyyn, kun taas UPVC soveltuu vain tavalliseen jäteveteen.

2. Lämpötila-alueen vertailu
UPVC: Työlämpötila-alue on yleensä 0°C ~ 60°C. Pitkäaikainen korkea lämpötila voi helposti aiheuttaa muodonmuutoksia ja soveltuu vain matalan lämpötilan tai normaalin lämpötilan nesteille.
CPVC: Vahvempi lämpötilankestävyys, työlämpötila-alue -40°C ~ 93°C, kestää lyhyessä ajassa 110°C, sopii korkean lämpötilan kuuman veden, höyryn ja lämpötekniikan materiaalien kuljetukseen.

Toimialan sovellusanalyysi
Turvallinen juomavesi: UPVC soveltuu kylmävesiputkiin, ja CPVC: tä voidaan käyttää kuuman veden syöttöjärjestelmiin.
Ydinvoimalaitos: CPVC soveltuu keski - ja korkean lämpötilan jäähdytysaineisiin, ja UPVC rajoittuu matalan lämpötilan kiertoveteen.
Lääketeollisuus: CPVC:tä voidaan käyttää korkean lämpötilan sterilointiputkiin, kun taas UPVC:tä ei voida soveltaa.
Teollinen vedenkäsittely: UPVC soveltuu normaaliin lämpötilasuodatukseen, ja CPVC: tä voidaan käyttää kattilan vesihuoltoon tai korkean lämpötilan pehmennettyihin vesijärjestelmiin.

3. Yhteenveto sovellettavista skenaarioista
Suositeltavat sovellukset UPVC 45° kyynärpäät
Matala lämpötila, matalasyövyttävät ympäristöt, kuten:
Kunnallinen juomavesi (kylmävesiputkistot)
Yleinen kemikaalikuljetus aurinkosähköteollisuudessa
Matalalämpöiset suodatusjärjestelmät teollisuusveden käsittelyyn

CPVC 45° kyynärpäiden suositellut sovellukset
Korkean lämpötilan, erittäin syövyttävät ympäristöt, kuten:
Erittäin puhtaat kemikaalit ja syövytysnesteen kuljetus elektronisille puolijohteille
Nesteputkistojen peittaus ja galvanointi metallurgisessa teollisuudessa
Keski - ja korkean lämpötilan jäähdytysjärjestelmät ydinvoimaloissa
Korkean lämpötilan sterilointi ja korroosionkestävä nesteen kuljetus lääketeollisuudessa
Vahvat happo-/alkalijätevesijärjestelmät teollisuuden jäteveden käsittelyssä
