SCH8O/DIN UPVC/CPVC Yksiosainen laippapalloventtiili

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC-laippakalvoventtiili
Seuraava：Ei seuraavaa tuotetta

parametri hakemus Tekniset standardit

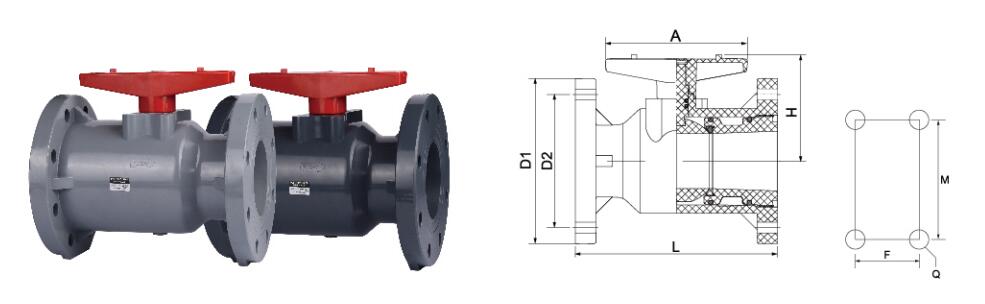

KOKO/NIM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
K		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Tuotteen esittely

SCH8O/DIN UPVC/CPVC Yksiosainen laippapalloventtiili on suunniteltu termoplastinen sulkulaite, joka on suunniteltu aggressiiviseen kemikaalien kuljetukseen ja erittäin puhtaisiin vesijärjestelmiin. Tämä venttiilisarja on valmistettu joko pehmittämättömästä polyvinyylikloridista (UPVC) tai klooratusta polyvinyylikloridista (CPVC), ja siinä on monoliittinen runko, jossa laipat on valettu kiinteästi venttiilipesään. Tämä yksiosainen rakenne eliminoi perinteiset liitokset rungon ja päätylaippojen välillä, mikä vähentää mahdollisia vuotoja kriittisissä sovelluksissa. Täysi aukkopallorakenne tarjoaa rajoittamattoman virtauksen avattuna, ja PTFE- tai EPDM-istuinmateriaalit takaavat kuplantiiviin tiivistyksen monenlaisia aineita vastaan, kuten happoja, emäksiä, liuottimia ja erittäin puhdasta vettä. Venttiili noudattaa DIN-standardin mukaisia laippaporauskuvioita, mikä mahdollistaa suoran liittämisen eurooppalaisiin putkiverkkoihin ilman mukautettuja sovittimia.

Ydinedut

Monoliittinen kehon eheys

Yksiosainen laippa-runko-muovaus poistaa tiivistetyt liitokset päätyliitosten ja kotelon välistä, mikä vähentää huoltokohtia ja mahdollista vuotoa.

Kahden materiaalin yhteensopivuus

UPVC-runko yleiseen kemialliseen kestävyyteen 0-60 °C:ssa; CPVC-runko klooratuille aineille ja korkeille lämpötiloille 93°C asti.

DIN-standardin integrointi

Laippaporauskuviot ovat DIN PN10/16 -standardien mukaisia, mikä mahdollistaa vaihdon tai uuden asennuksen ilman mukautettuja laippasovittimia.

Täysi porttivirtapolku

Pallonreiän halkaisija vastaa nimellistä putken kokoa, ylläpitäen linjan nopeuden ja vähentäen painehäviötä verrattuna supennettuihin venttiileihin.

Tuotteen ominaisuudet

Rungon materiaali: UPVC (tyyppi 1, luokka 1) tai CPVC (ASTM D1784:n mukaan)
Yhteystyyppi: Yksiosainen kiinteästi muotoiltu laippa, DIN 2501 PN10/16
Istuimen materiaali: PTFE (standardi) tai EPDM (vedelle ja miedoille kemikaaleille)
Pallon materiaali: Kromattu messinki (UPVC) tai kiinteä CPVC (CPVC-runko)
Varren tiivisteet: Kaksi O-rengasta ulkoisella säädettävällä tiivisteholkilla

Kahvan tyyppi: Vipukahva 90 asteen liikkeellä, lukittavissa auki- ja kiinni-asentoon
Paineluokitus: PN10 UPVC:lle (0-50 °C); PN16 CPVC:lle (0–50 °C)
Lämpötila-alue: UPVC 0 °C - 60 °C; CPVC 0 °C - 93 °C
Tyhjiöpalvelu: Soveltuu 0,5 baarin absoluuttiselle paineelle 20°C:ssa
Väri: Vaaleanharmaa (RAL 7032) UPVC:lle; Vaaleanharmaa tai luonnonvalkoinen CPVC:lle

Kloorivetyhappo (≤30 %) UPVC CPVC

Rikkihappo (≤50 %) Rajoitettu CPVC

Natriumhydroksidi (≤30 %) UPVC CPVC

Deionisoitu / ultrapuhdas vesi UPVC CPVC

Klooratut liuottimet Ei suositella Rajoitettu

Tekniset tiedot

Mittatiedot

Nimellishalkaisija (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Kasvotusten ulottuvuus DIN EN 558 -sarja 1 (perussarja 27)

Laippaporaus vakiona DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Paine ja lämpötila

Kuoren testipaine 1,5 × PN (enintään 22,5 baaria PN16-rungolle)

Tiivisteen testipaine (matala) 1,1 × PN (ilma tai vesi)

Tiivisteen testipaine (korkea) 1,5 × PN (vain vesi)

Lämpötila-alue (UPVC) 0 °C - 60 °C

Lämpötila-alue (CPVC) 0 °C - 93 °C

Toimintatiedot

Vääntömomentin arvo (maks.) 12 Nm DN15-DN50; 20 Nm mallille DN65-DN100

pH-alueen yhteensopivuus UPVC: 2-12; CPVC: 1-14

Tyhjiöpalvelu 0,5 bar absoluuttinen 20°C:ssa

Virtauksen ominaisuus Täysi portti, Cv = DN² × 0,035 (noin)

Sovellusskenaariot

Tätä venttiilisarjaa käytetään useissa teollisissa nesteenkäsittelyjärjestelmissä, jotka edellyttävät korroosionkestävyyttä ja kontaminaatioiden hallintaa. Erityisiä sovelluksia ovat:

Kemikaalien annosteluasemat Metallurgiset peittauslinjat Aurinkosähköinen märkäetsaus Ydinapujäähdytys Litium suolaliuoksen käsittely Puolijohde märät penkit Elektroninen vesi (18,2 MΩ·cm) Food CIP -palautuslinjat Farmaseuttiset WFI-järjestelmät Automotive e-coat kierto Teollisuuden jätevesien neutralointi Ultrapuhdas vesikiillotuslenkit

Välineiden yhteensopivuus sisältää suolahapon (jopa 30 %), rikkihapon (jopa 50 % 25 °C:ssa), natriumhydroksidin (jopa 30 %), natriumhypokloriittia (jopa 12 % CPVC:lle), deionisoitua vettä ja teollista prosessivettä, jossa suspendoituneita kiintoaineita on alle 200 μm.

Yhteiset ongelmat ja ratkaisut

Ongelma: Kahvan pyörimisvastus kasvaa lämpösyklin jälkeen

PTFE-istuinten koko muuttuu äärilämpötiloissa. Kierrä venttiili täysin auki ja kiinni kolme kertaa ilman painetta. Jos vastus jatkuu, löysää karaholkin mutteria 1/4 kierrosta. Älä käytä öljypohjaisia voiteluaineita, koska ne heikentävät EPDM-toisiotiivisteitä.

Ongelma: Näkyvää itkua laipan tiivisteen liitännässä

Termoplastiset laipat löystyvät ajan myötä vähentäen pultin esijännitystä. Kiristä laippapultit momenttiavaimella 15 Nm:iin DN50:lle ja sitä pienemmille, 20 Nm:lle DN65:lle ja sitä suuremmille. Käytä vain koko pintaa peittäviä EPDM- tai PTFE-tiivisteitä; älä käytä kierteisiä tai metallisia tiivisteitä.

Ongelma: Media vuotaa pallon ohi suljetussa asennossa

Tarkista istukan kuluminen irrottamalla venttiili linjasta ja tarkastamalla PTFE-tiivisteet naarmujen tai muodonmuutosten varalta. Vaihda istuimet, jos ne ovat kuluneet yli 0,5 mm:n syvyydessä. Päivitä liuottimia (asetoni, MEK) käsitteleville CPVC-venttiileille PVDF-tiivisteet, koska PTFE turpoaa näissä väliaineissa.

Ongelma: Halkeilu laipan pultin reikien lähellä

Ylikiristys on ensisijainen syy. UPVC-laippojen suurin suositeltu vääntömomentti on 12 Nm DN15-DN50:lle ja 18 Nm DN65-DN100:lle. CPVC:n arvot voivat nousta 20 %, mutta tarkista ne asennusoppaasta. Vaihda halkeileva runko välittömästi; älä korjaa liimalla.

Asennusohjeet

Tue putkia itsenäisesti venttiilirungon molemmilta puolilta
Älä käytä venttiiliä putkien kohdistusvirheiden korjaamiseen yli 1 mm/metri
Levitä PTFE-teippiä tai anaerobista tiivisteainetta vain laippapultteihin, älä tiivistepintoihin
UV-säteilylle altistuville ulkoasennuksille määritä UPVC hiilimustalla tai levitä UV-kestävä pinnoite
Älä ylitä 1,5 × PN hydrostaattisen testauksen aikana venttiilin ollessa kiinni
Toimilaitteen asennus vaatii varren vääntömomentin tarkastuksen; käytä vain asennustelinettä

Kriittiset rajoitukset

Älä käytä paineilman tai yli 2 baarin kaasujen kanssa ilman turvakevennystä
Ei sovellu hapettavien happojen (typpihappo yli 10 %, kromihappo) UPVC-rungolle
Vältä äkillisiä painepiikkejä, jotka ylittävät 2-kertaisen käyttöpaineen sekunnissa
Älä asenna järjestelmiin, joissa höyrysterilointi on yli 100°C
Tyhjiöpalvelu vaatii täyden tuen; eivät ylitä 0,5 bar absoluuttista
