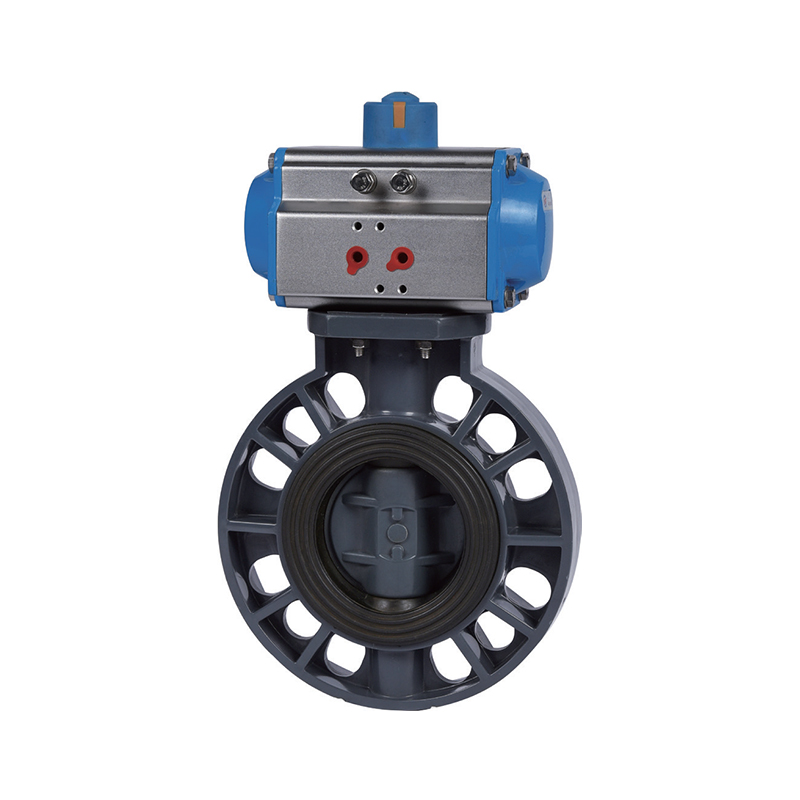

Pneumaattinen perhonen venttiili

Pneumaattinen perhonen venttiili omaksuu kiekkotyyppisen mallin, jolla on kompakti rakenne, pieni koko ja kevyt muotoilu, mikä tekee kätevästä asentaa, kuljettaa ja ylläpitää. Sitä ajaa pneumaattinen toimilaite, joka kiertää venttiilin varrta, mikä antaa levyn pyöriä nopeasti venttiilin rungossa 90 °: lla saavuttaen nopean avautumisen ja sulkemisen nopealla vasteella. Se ohjaa virtausta tarkasti järjestelmävaatimusten mukaisesti tarjoamalla vakaat ja luotettavan kuristus-, raja- ja eristystoiminnot. Venttiili käyttää elastisia tiivistysmateriaaleja, kuten kumia tai PTFE: tä, jotta voidaan varmistaa tehokas vuotojen ehkäisy suljettuna. Pneumaattinen perhonen venttiili soveltuu erilaisille väliaineille, kuten vesille, öljylle ja höyrylle, ja se toimii monenlaisissa paineissa ja lämpötiloissa vastaamaan eri putkistojärjestelmien vaatimuksia.

Ota yhteyttä

Edellinen：Sähköinen perhonen venttiili
Seuraava：Sähkölaippapalloventtiili

parametri hakemus Tekniset standardit

(1) Materiaali: UPVC, CPVC
(2) Koko: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standardit: Ansi, Din
(4) Yhteys: laippa
(5) Työpaine: 150PSI, 1,0MPA
(6) käyttölämpötila: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Ilmanpaine vähimmäispaine: 45PSI, 0,4MPA
(8) Kehon väri: UPVC (tummanharmaa), CPVC (vaaleanharmaa)

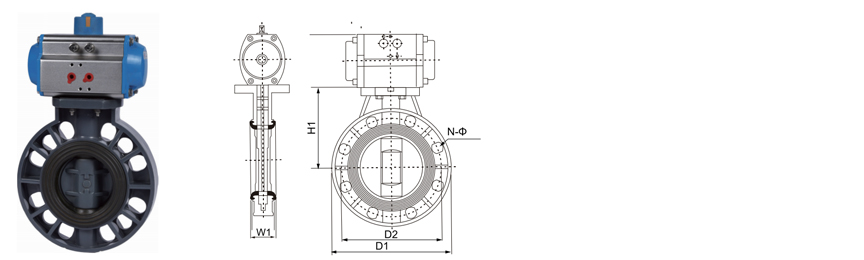

Koko/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Din	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	JIS	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	JIS	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Vääntömomentti (n · m)		10	10	15	22	40	45	65	-	-

Toimilaitetyötilan kaksoisvaikutteinen/yksitoiminen (NC normaalisti suljettu, ei normaalisti auki)

Eritelmä	63	75	90	110	140	160	225	280	315
Eritelmä	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Stressin hallinta	4 ~ 8
Namur Standard Air -lähteen käyttöliittymä	G 1/4 "
Kaksinkertainen toimilaitteen mallit	TBN052D	TBN063d	TBN075D	TBN083d	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Yhden näyttelijätoimilaitteen mallit	TBN063sk	TBN075sk	TBN083sk	TBN092SK	Tbn105sk	TBN125SK	TBN125SK	TBN140sk	TBN160sk

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina Pneumaattinen perhonen venttiili Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty Pneumaattinen perhonen venttiili Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Kemialliset ja litiumkestävä UPVC/CPVC -venttiilit (DIN/AN...
Jun 26,2025
Teollisen nesteen käsittelyn vaativassa maailmassa sopivien venttiilien valinta on ensiarvoisen tärkeää turvallisuuden, tehokkuuden ja pitkäikäisyyden kannalta. Kun käsitellään syövyttäviä kemikaaleja, mukaan lukien e...
lue lisää
UPVC -putkien lopullinen opas kemikaali- ja litiumteollisu...
Jun 19,2025
UPVC (muuttamattomat polyvinyylikloridi) putket niitä käytetään laajasti kemiallisessa prosessoinnissa, litiumin uuttamisessa ja korkeapaineisessa teollisuussovelluksessa niiden korroosionkestävyyden, kestävyyde...
lue lisää
Suorituskykyiset UPVC-putket ankariin teollisuusympäristöi...
Jun 12,2025
UPVC -putket käytetään laajasti toimialoilla, jotka vaativat poikkeuksellista kemiallista kestävyyttä ja kestävyyttä. Tässä artikkelissa tutkitaan korkean kemiallisen resistenssin UPVC-putkien keskeisiä piirteit...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

Pneumaattinen perhonen venttiili Alan tuntemus

Valintaopas Pneumaattinen perhonen venttiilit Teollisuusautomaatiossa: Kuinka sovittaa paine, lämpötila ja väliaine?

Teollisuusautomaatiojärjestelmissä pneumaattisia perhonen venttiilejä käytetään laajasti useilla toimialoilla niiden nopean vasteen, kompaktin rakenteen ja helpon hallinnan vuoksi. Eri toimialoilla on kuitenkin erilaisia vaatimuksia venttiilin paineen, lämpötilan ja väliaineiden yhteensopivuudelle. Väärä valinta voi johtaa venttiilin epäonnistumiseen, vuotamiseen tai lyhentyneeseen elämään. Seuraavat ovat avainvalintapisteitä eri toimialoille:

1. Painetason sovitus
Pneumaattisten perhonen venttiilien on valittava sopivat suunnittelupaineet (kuten PN10, PN16, ANSI 150 jne.) Järjestelmän työpaineen mukaan:
Aurinkosähkö, elektroninen puolijohde: yleensä matalapaine (PN6 ~ PN10), jota käytetään ultrafuriin veteen tai kaasun toimitukseen.
Metallurgia, ydinvoima: Keskipitkä ja korkea paine (PN16 ~ PN40) on vastustettava iskunpainetta, erityisesti korkeaa lämpötilaa ja korkeaa paineista höyryä tai syövyttäviä nesteitä.
Teollisuusjätevesi, juomavesi: normaali paine keskipaineeseen (PN10 ~ PN16), vesivasaravaikutus on otettava huomioon.

2. lämpötilan sopeutumiskyky
Venttiilin rungon materiaalin (kuten valurauta, ruostumaton teräs, fluorinvuori) ja tiivistysmateriaalin (EPDM, PTFE, NBR) on vastattava keskilämpötilaa:
Lääketiede, puolijohde: matala lämpötila tai normaali lämpötila (-20 ° C ~ 120 ° C), vaaditaan steriilisiä materiaaleja (kuten 316L ruostumattomasta teräksestä valmistettu PTFE-tiiviste).
Metallurgia, ydinenergia: korkea lämpötila (200 ° C ~ 500 ° C), tarvitaan metalliharja tai erityinen seosventtiilirunko.
Photosholtic: Voi sisältää äärimmäisen lämpötilaeron, ja säänkestäviä materiaaleja vaaditaan.

3. Keskimääräinen yhteensopivuus
Elatusaineen syövyttäminen ja hiukkaspitoisuus määrittävät venttiilimateriaalin ja tiivistysliuos:
Juomavesi, teollisuusvedenkäsittely: VALITTAVAT SAAKUTUKSIA, ja EPDM tai FDA-sertifioidut tiivistysmateriaalit valitaan.
Teollisuusjätevesi: Sisältää happoa, alkalia tai kiinteitä hiukkasia, vaatii fluorinvuoria (PTFE) tai kulutuskestävää kumitiivistettä.
Elektroninen puolijohde: Venttiilin sisäseinä on erittäin kiillotettava ultrapäinen vesi tai korkeapuhtauskaasu, joka on kiillotettava hiukkasten saostumisen välttämiseksi.
Ydinenergia: Radioaktiiviset väliaineet vaativat kaikki metallitiivisteventtiilit erityisellä sertifioinnilla (kuten asme n-luokka).

Teollisuuden sovellusesimerkkejä
Aurinkosähkö: matalapaine ja huoneenlämpöinen ultrafure-veden kuljetus, korostaen nollavuotoa ja pitkää käyttöikää.
Metallurgia: Korkea lämpötila ja korkea pölyympäristö, venttiilien on oltava kulutusta kestäviä ja anti-anti-anti-aukkoja.
Lääketiede: Korkeat steriiliysvaatimukset, venttiilit on oltava helppo puhdistaa (CIP/SIP -yhteensopiva).
Ydinenergia: Äärimmäisissä työolosuhteissa venttiilien on täytettävä seismiset ja säteilysuojastandardit.
