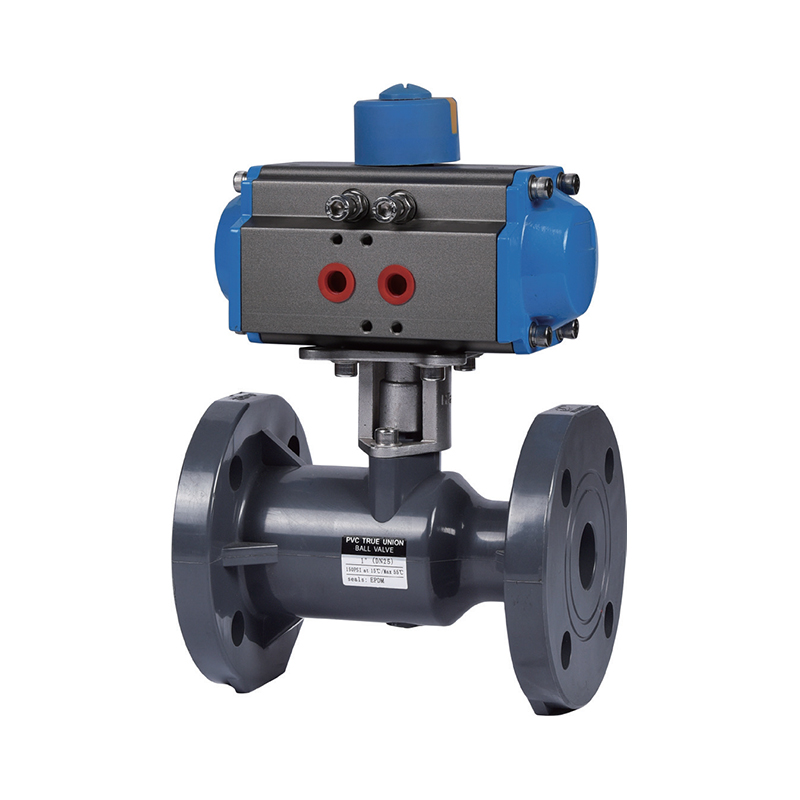

Pneumaattinen laippapalloventtiili

Kaiken tyyppisistä venttiileistä pneumaattisella laipatulla palloventtiilillä on nestevastus. Jopa alennetulla poraustyypillä on suhteellisen alhainen nestevastus. Pneumaattisen palloventtiilin venttiilirunko on varustettu työntölaakereilla kitkamomentin vähentämiseksi varressa, varmistaen sileän ja joustavan pitkäaikaisen toiminnan. Venttiilin istuin tarjoaa tiivistysmahdollisuudet, jotka on valmistettu elastisista materiaaleista, kuten PTFE, mikä parantaa tiivistysominaisuutta keskipaikan noustessa. Lisäksi varren tiivistys on luotettava ja vaurioiden kestävä. Käytettyjen materiaalien ja pienen kitkahäviöiden itse voittavien ominaisuuksien vuoksi pallojen kanssa pneumaattisella palloventtiilillä on pitkä käyttöikä. Jouset pallon, varren ja venttiilin rungon välissä auttavat puristamaan staattista sähköä, joka on syntynyt kytkentäen aikana, varmistaen turvallisen käytön.

Ota yhteyttä

Edellinen：Sähkölaippapalloventtiili
Seuraava：UPVC/CPVC -sähkövetoventtiilit

parametri hakemus Tekniset standardit

(1) Materiaali: UPVC, CPVC
(2) Koko: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Standardi: Din
(4) Yhteys: laippa
(5) Työpaine: 150PSI, 1,0MPA
(6) Käyttölämpötila: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Ilmanpaine vähimmäispaine: 45PSI, 0,4MPA
(8) Kehon väri: UPVC (tummanharmaa), CPVC (vaaleanharmaa)

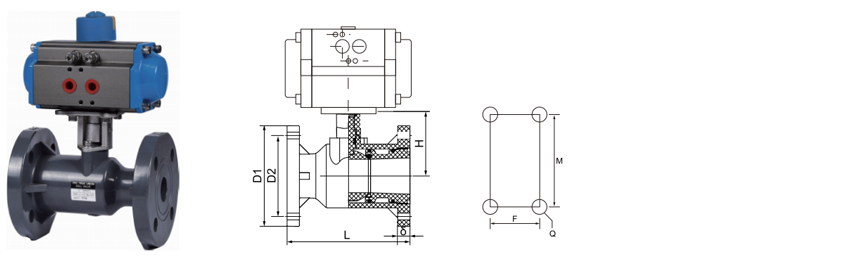

Koko/nom.		DN32	DN40	DN50	dn6e	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	JIS	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	JIS	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q -		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Vääntömomentti (n · m)		4	6	8	12	18	26	35

Toimilaitetyötilan kaksoisvaikutteinen/yksitoiminen (NC normaalisti suljettu, ei normaalisti auki)

Eritelmä	20	25	32	40	50	63	75	90	110	140	160
Eritelmä	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Stressin hallinta	4 ~ 8
Namur Standard Air -lähteen käyttöliittymä	G 1/4 "
Kaksinkertainen toimilaitteen mallit	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	Tbn83d	TBN92D	TBN105D	TBN125D
Yhden näyttelijätoimilaitteen mallit	TBN052SK	TBN052SK	TBN052SK	TBN063sk	TBN063sk	Tbn75sk	Tbn83sk	Tbn92sk	Tbn105sk	TBN125SK	TBN140sk

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina Pneumaattinen laippapalloventtiili Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty Pneumaattinen laippapalloventtiili Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Kemialliset ja litiumkestävä UPVC/CPVC -venttiilit (DIN/AN...
Jun 26,2025
Teollisen nesteen käsittelyn vaativassa maailmassa sopivien venttiilien valinta on ensiarvoisen tärkeää turvallisuuden, tehokkuuden ja pitkäikäisyyden kannalta. Kun käsitellään syövyttäviä kemikaaleja, mukaan lukien e...
lue lisää
UPVC -putkien lopullinen opas kemikaali- ja litiumteollisu...
Jun 19,2025
UPVC (muuttamattomat polyvinyylikloridi) putket niitä käytetään laajasti kemiallisessa prosessoinnissa, litiumin uuttamisessa ja korkeapaineisessa teollisuussovelluksessa niiden korroosionkestävyyden, kestävyyde...
lue lisää
Suorituskykyiset UPVC-putket ankariin teollisuusympäristöi...
Jun 12,2025
UPVC -putket käytetään laajasti toimialoilla, jotka vaativat poikkeuksellista kemiallista kestävyyttä ja kestävyyttä. Tässä artikkelissa tutkitaan korkean kemiallisen resistenssin UPVC-putkien keskeisiä piirteit...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

Pneumaattinen laippapalloventtiili Alan tuntemus

Yleinen viandiagnostiikka ja ylläpitokäytännöt pneumaattinen laippapalloventtiilit (Monen teollisuuden sovellusskenaariot)

Pneumaattisia laippapalloventtiilejä käytetään laajasti turvallisessa juomavedessä, metallurgiassa, aurinkosähköissä, ydinvoimassa, elektronisissa puolijohteissa, lääketieteissä, teollisen vedenkäsittelyssä, teollisuusjätevesissä ja muissa pelloilla niiden nopean avaamisen ja sulkemisen, hyvän tiivistyksen ja korkeapaineen kestävyyden vuoksi. Pitkäaikaisessa toiminnassa viat voivat kuitenkin tapahtua keskipitkän ominaisuuksien, työolojen tai väärän toiminnan vuoksi. Seuraavat ovat yleisiä ongelmia ja ylläpitoehdotuksia, jotka analysoidaan yhdessä eri teollisuusskenaarioiden kanssa:

1. Yleinen vikadiagnoosi ja ratkaisut
Venttiilin sisäinen tai ulkoinen vuoto
Mahdolliset syyt: Tiivistysrenkaan kuluminen (kuten PTFE: n pitkäaikainen korkea lämpötilan ikääntyminen), venttiilin istuimen vauriot ja löysät laipan pultit.

Teollisuuden sovelluserot:
Lääketiede/elektroninen puolijohde: Korkeusväliaineet vaativat nollavuotoa, ja venttiilin istuinmateriaali on tarkistettava säännöllisesti (kuten PPL-vahvistettu polytetrafluorietyleeni).
Ydinvoiman/teollisuuden jätevedet: Syövyttäviä väliaineita (kuten happo ja alkali) on helppo syövyttää venttiilin runko, ja Hastelloy- tai fluorivuorattuja venttiilejä tulisi käyttää.

Pneumaattiset toimilaitteet ovat hitaita tai epäonnistuvat
Mahdolliset syyt: Riittämätön ilmanlähdepaine, solenoidiventtiilin vajaatoiminta, veden kertyminen sylinteriin (paineilma ei ole kuiva).

Teollisuuden sovelluserot:
Photosholtic/Metallurgia: Korkean lämpötilan ympäristö aiheuttaa enemmän tiivistettyä vettä ilmanlähteen putkilinjassa, ja ilmankuivaaja on asennettava.
Turvallinen juomavesi: kostea ympäristö voi aiheuttaa toimilaitteen korroosiota, ja IP67 -suojaustasoa suositellaan.

Venttiili jumissa tai kytkemättä kytkemättä
Mahdolliset syyt: Keskimääräinen kiteytyminen (kuten suola teollisuuden jätevesillä), epäpuhtauksien kertymisessä (kuten vedenkäsittelyn liete), pitkäaikainen ylläpidon puute.

Teollisuuden sovelluserot:
Teollisuusvedenkäsittely: Huuhtele venttiilin ontelo säännöllisesti hiukkasten estämisen estämiseksi.
Elektroniset puolijohteet: Metalli -ionin saastumista tulisi välttää ultrafureissa vesijärjestelmissä, ja suositellaan täysin vuorattuja venttiilejä.

2. kohdennetut ylläpitokäytännöt
Säännöllinen tarkastus ja puhdistus
Turvallinen juomavesi-/lääketeollisuus: Irrota ja tarkista tiivisteet joka vuosineljännes varmistaaksesi, että biofilmiä tai kemiallisia jäännöksiä ei ole.
SOVELLOLTIKA/PEMICONDUCTOR: HUOMAUTTAVA TYPPI KASVAKSEN Hiukkasten saastumisen estämiseksi.

Voitelu- ja tiivistyksen hallinta
Metallurgia/ydinvoima: Käytä korkean lämpötilan kestäviä rasvaa (kuten silikonipohjainen rasva) korkean lämpötilan olosuhteissa kuivan kitkan välttämiseksi.
Teollisuusjätevesi: syövyttävissä mediaympäristöissä on suositeltavaa käyttää palkeita grafiittipakkauksia venttiilin varren tiivisteiden kaksinkertaiseen suojaamiseen.

Pneumaattinen järjestelmän ylläpito
Yhteinen kaikille teollisuudenaloille:
Tarkista kaasulähteen tripleksi (suodatin, paineen vähentävä venttiili, öljyn sumukeräin) vakaan paineen varmistamiseksi (yleensä 0,4 ~ 0,6mpa).
Solenoidiventtiilien ja rajakytkimien on oltava pölynkestäviä ja kosteudenkestävää, etenkin aurinkosähkökasvien ulkoympäristöissä.

3. Erityiset varotoimenpiteet teollisuudelle
Ydinvoiman on oltava ASME III- tai RCC-M-standardien mukainen, ja venttiilin rungon materiaalin on oltava säteilynkestävää (kuten 316L: n erittäin matala hiili ruostumaton teräs).
Elektroniset puolijohteet: Venttiilin pinnan elektrolyyttinen kiillotus (Ra≤0,4 μm) kosketuksessa väliaineen kanssa hiukkasten putoamisen estämiseksi.
Lääketiede: Sterilointi (SIP/CIP) -olosuhteissa venttiilin on kestävä korkean lämpötilan höyryjaksot yli 120 ° C.
