mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC-liitoskalvoventtiili Elintarviketeollisuudelle/auto-/elektronisille

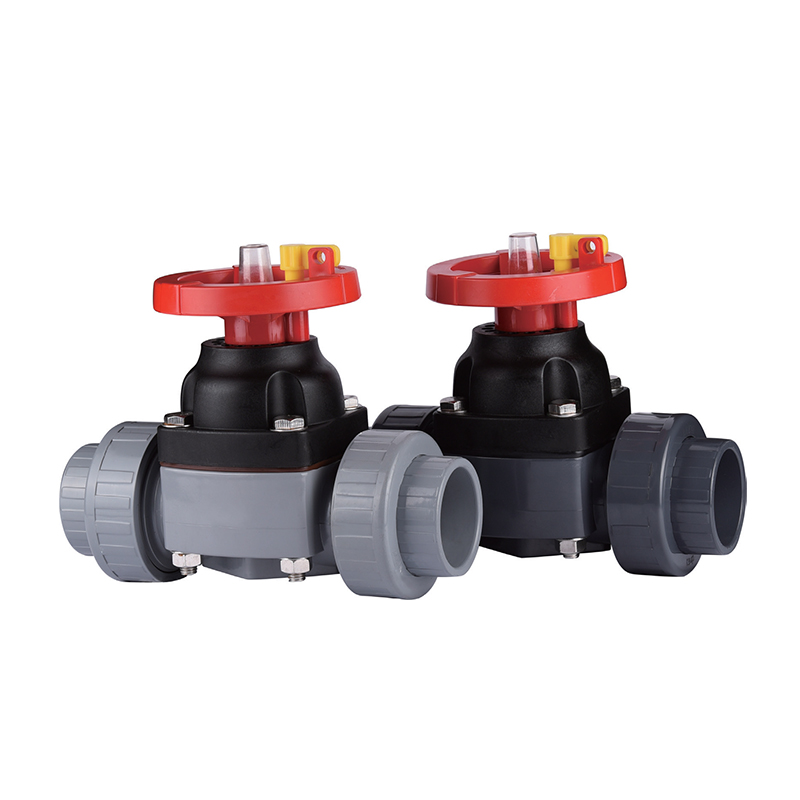

SCH8O/DIN UPVC/CPVC-liitoskalvoventtiili

SCH8O/DIN UPVC/CPVC-liitoskalvoventtiili

Nivelkalvoventtiili on tehokas nesteensäätölaite, jota käytetään laajalti kemiankäsittelyssä, lääkkeissä, elintarvikejalostuksessa ja vedenkäsittelyssä. Se on suunniteltu tiivistämään ja varmistamaan väliaineen turvallisuus ja puhtaus.

Liitoskalvoventtiilin ydinominaisuus on sen ainutlaatuinen kalvorakenne. Tämä rakenne ei ainoastaan ​​eristä tehokkaasti venttiilin runkoa väliaineesta, mikä estää vuodot ja likaantumisen, vaan mahdollistaa myös tarkan virtauksen ohjauksen. Käyttäjät voivat helposti säätää nestevirtausta yksinkertaisella manuaalisella tai sähköisellä toiminnolla vastaamaan eri prosessien tarpeita.

Venttiili on myös helppo asentaa ja huoltaa, ja se on varustettu erilaisiin putkijärjestelmiin sopivilla vakioliitoslaipoilla. Lisäksi sen suunnittelussa on otettu huomioon puhdistuksen helppous, joten se on ihanteellinen sovelluksiin, jotka vaativat korkeita hygieniastandardeja.

Ota yhteyttä
  • SCH8O/DIN UPVC/CPVC-liitoskalvoventtiili
Edellinen：UPVC/CPVC ⅰ palloventtiili
Seuraava：SCH8O/DIN UPVC/CPVC-laippakalvoventtiili

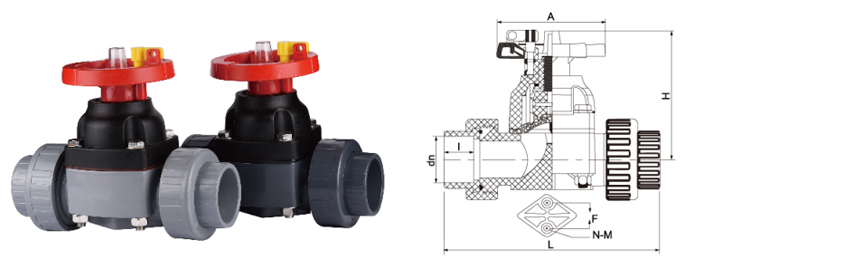

parametri hakemus Tekniset standardit

  • KOKO/NminäM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN UNION END · KALVOERISTYS
SCH8O/DIN UPVC/CPVC-liitoskalvoventtiili
Liitosrakenne mahdollistaa nopean poistamisen putkistosta häiritsemättä viereisiä putkia. Kalvotiivistemekanismi tarjoaa täydellisen eristyksen nesteen ja toimilaitteen välillä.
DN15-DN100 Kokoalue
PN10/PN16 Paineluokka
0 - 93 °C CPVC:n toiminta-alue
Unionin loppu Nopea huolto
01
Unionin yhteys
Kierreliitosmutteri mahdollistaa venttiilirungon irrottamisen sekunneissa. Kalvon vaihtoa tai tarkastusta varten ei tarvita laippapultteja tai putkien kohdistamista.
02
Kalvon tiiviste
Joustava kalvo luo patotyyppisen tiivistyksen. Materiaali koskettaa vain runkoa ja kalvon pohjapintaa – ei tiivistettä, ei varren tiivistevuotoa.
03
Materiaalivaihtoehdot
UPVC-runko yleiseen kemianhuoltoon. CPVC-runko kohotetuille lämpötiloille ja klooratuille aineille 93°C asti.
Tekninen profiili
Rungon materiaalit
UPVC (0-60°C) · CPVC (0-93°C)
Kalvovaihtoehdot
EPDM · PTFE-pinnoitettu EPDM · FKM · CSM
Unionin standardi
DIN tai ASTM ulkokierteet / liuotinholkki
Paineluokitus
PN10 (UPVC) · PN16 (CPVC) 20°C:ssa
Istuimen koepaine
1,1 × PN (ilmakuplatiivis)
Lopeta yhteystyypit
Pistorasia · Kierre (NPT/BSPT) · Laippasovitin
Teollisuuden sovellukset
Kemiallinen käsittely Metallurgia Aurinkosähkö Ydinvoiman apulaite Litiumin uutto Elektroniikka / Puolijohde Ruoka & juoma Farmaseuttiset Automaali Teollinen vedenkäsittely
Media hoidettu
Hapot · Alkalit · Ultrapuhdas vesi · Elektroninen vesi · Juomavesi · Teollisuuden jätevesi · Suolaliuos
Tiivistysmekanismi
Kalvon suorituskykyominaisuudet
1
Kuplatiivis sulku — Padorakenne varmistaa positiivisen tiivistyksen myös suspensiossa olevien hiukkasten kanssa
2
Nolla varren vuotoa — Ei dynaamisia tiivisteitä nesteen ja ilmakehän välillä
3
Linjassa vaihdettava – Unionin rakenne mahdollistaa kalvon vaihdon ilman venttiilin rungon irrottamista putkistosta
4
Visuaalinen asennon ilmaisin — Käsipyörä näyttää auki/kiinni-tilan etäisyyden päässä
Mitta- ja tilaustiedot
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (kasvotusten)
DIN EN 558 -sarja 1
Max vääntömomentti (käsipyörä)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Tyhjiöluokitus
0,3 baarin absoluuttinen paine (EPDM-kalvo)
Asennusohjeet
  • Käytä kierretiivistettä vain ulkokierteissä – vältä tiivisteen kosketusta kalvoon
  • Tue putkistoa 300 mm liitosliitännästä taivutusjännityksen estämiseksi
  • Vaakasuorat viivat asenna varsi pystysuoraan vähentääksesi sedimentin kertymistä patoon
  • Älä käytä linjan pääteventtiilinä ilman alavirran tukea
  • Pneumaattiset toimilaitteet vaativat suodatettua, voideltua ilmaa 4-6 baarilla
Kriittiset toimintarajat
  • Älä ylitä kalvon lämpötilaluokitusta — EPDM max 80°C, PTFE max 120°C
  • Ei luokiteltu höyrysterilointiin yli 100°C:ssa
  • Vältä nopeita paineenvaihteluita, jotka ylittävät 1 baarin sekunnissa
  • Ei sovellu kaasumaiselle kloorille tai väkevälle typpihapolle, jossa on UPVC-runko
  • Älä käytä käsipyörää mekaanisen pysäyttimen yli (noin 2,5 kierrosta suljetusta avoimeen)
Kenttävianmääritysopas
▶ Venttiili ei sulkeudu kokonaan
Kalvo voi olla venynyt tai kemiallisesti turvonnut. Vaihda kalvo. PTFE-pinnoitettujen kalvojen osalta tarkista kylmävirtauksen muodonmuutos padon kosketusalueella.
▶ Vuoto liitosmutterista
Kiristä liitosmutteri käsin ja 1/4 kierrosta hihnaavaimella. Älä kiristä liikaa – kierre saattaa tunkeutua. Tarkasta O-rengas tai litteä tiiviste liitoksen sisällä.
▶ Kova käsipyörän pyöriminen
Kalvo saattaa tarttua patoon kiteytyneen väliaineen vuoksi. Huuhtele yhteensopivalla liuottimella. Levitä silikonirasvaa varren kierteisiin – älä käytä öljyrasvaa.
▶ Pienempi virtaus avoimessa asennossa
Käsipyörää ei ehkä ole vedetty kokonaan sisään. Kierrä vastapäivään 2-3 lisäkierrosta. Jos parannuksia ei tapahdu, tarkista, onko kalvon alle jäänyt roskia.
DIN EN 16139 sertifioitu
ISO 21787 yhteensopiva
WRAS-hyväksytyt materiaalit (valitut laatuluokat)
FDA 21 CFR 177.2600 (EPDM-kalvo)
