SCH8O/DIN UPVC/CPVC Reducing Tee

UPVC/CPVC Reducing Teetä käytetään vedenkäsittely-, kemian- ja rakennusteollisuudessa. Valmistettu korkealaatuisista UPVC - tai CPVC-materiaaleista, siinä on korroosionkestävyys ja korkean lämpötilan suorituskyky.

Reducing Tee on suunniteltu yhdistämään eri halkaisijaltaan olevia putkia, mikä mahdollistaa tasaiset siirtymät putkijärjestelmässä, vähentää virtauksen kestävyyttä ja parantaa kokonaistehokkuutta. Se on helppo asentaa, tarjoaa tiivistyksen vuodon estämiseksi, ja se on kevyt kätevään kuljetukseen ja asennukseen. Reducing Tee noudattaa kansainvälisiä standardeja luotettavan laadun varmistamiseksi.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC Looper Laippa
Seuraava：SCH8O/DIN UPVC/CPVC 45°Elbow

parametri hakemus Tekniset standardit

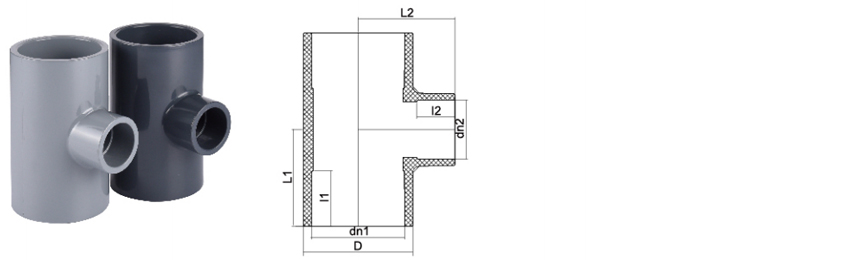

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducing Tee - Vakioyhteensopivat putkiliitosratkaisut

Tämä tuotesivu tarjoaa tekniset eritelmät ja sovellustiedot SCH80 - ja DIN-standardin UPVC/CPVC-pelkistäville teeseillemme. Nämä liittimet on suunniteltu virtauksen tarkkaa uudelleenohjausta ja halkaisijan pienentämistä varten teollisuusputkijärjestelmissä, mikä varmistaa luotettavan suorituskyvyn erilaisissa nesteensiirtosovelluksissa.

Tuotteen ominaisuudet

Kaksoisstandardin noudattaminen: Valmistettu sekä ASTM D1784 (SCH80) että DIN 8063 - standardien mukaisesti varmistaen mittatarkkuuden ja yhteensopivuuden laajan valikoiman teollisuusputkiverkkoja kanssa.
Korroosionkestävyys: Valmistettu pehmittämättömästä polyvinyylikloridista (UPVC) ja klooratusta polyvinyylikloridista (CPVC), mikä kestää happoja, emäksiä, suoloja ja muita syövyttäviä kemikaaleja. Tämä ominaisuus pidentää käyttöikää kemiallisessa käsittelyssä, vedenkäsittelyssä ja laboratoriosovelluksissa.
Rakenteellinen eheys: Suunniteltu kestävällä seinämänpaksuudella kestämään korkean paineen ja lämpötilan vaihtelut, säilyttäen nivelten stabiiliuden käyttöjännityksen alaisena. Soveltuu sekä paine- että ei-painesovelluksiin, mukaan lukien juomaveden, teollisuuskemikaalien ja jäteveden järjestelmät.
Saumaton yhteys: Suunniteltu turvallisiin, vuotamattomiin liuotinsementti- tai kierreliitäntöihin, mikä helpottaa tehokasta asennusta ja järjestelmän ylläpitoa. Tarkka sisäinen reikä edistää sujuvaa nestevirtausta minimoiden painehäviön ja turbulenssin.

Tekniset tekniset tiedot

Parametri	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiaali	UPVC (tyypin I luokka I), CPVC (soluluokka 23447)	UPVC, CPVC
Standardit	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Käyttöpaine	Jopa 150 PSI 73.4°F:ssä (23°C)	PN 10 /PN 16
Lämpötila-alue	UPVC: 0°C - 60°C; CPVC: -10°C - 95°C	UPVC: 0°C - 60°C; CPVC: -10°C - 95°C

Sovellusalueet

SCH80/DIN UPVC/CPVC-pelkistystee on olennainen osa järjestelmissä, jotka vaativat kestävää ja luotettavaa virtauksenhallintaa. Sen soveltaminen kattaa erilaisia toimialoja, mukaan lukien:

Kemiallinen käsittely ja varastointi
Vedenkäsittely - ja jakelulaitokset
Jäteveden hallintajärjestelmät
Laboratorionesteen siirtolinjat
Ruoan ja juoman käsittely

Yhteiset hankintakyselyt

1. Mitkä ovat keskeiset erot SCH80: n ja DIN: n standardia vähentävien teesien välillä, ja miten valitsen oikean projektiini?

Ensisijainen ero on niiden mittastandardeissa ja paineluokissa. SCH80 on amerikkalainen standardi, joka perustuu putken kokoon, kun taas DIN on eurooppalainen metristandardi, joka perustuu nimellispaineeseen (PN). SCH80-liittimiä käytetään yleisesti Pohjois-Amerikassa korkeapainesovelluksissa, kun taas DIN on yleinen Euroopassa ja Aasiassa. Oikea valinta riippuu olemassa olevasta putkistoinfrastruktuuristasi ja projektivaatimuksistasi. Yksityiskohtaiset mitoitus- ja yhteensopivuustiedot saat tutustumalla teknisiin eritelmiin tai ottamalla yhteyttä suunnittelutiimiimme saumattoman integroinnin varmistamiseksi.

2. Miten UPVC:tä alentavan tee:n lämpötila- ja paineluokitus verrataan CPVC:tä vähentävään tee:hen kemiallisessa käsittelyympäristössä?

UPVC- ja CPVC-liittimet ovat molemmat erittäin kemiallisia, mutta ne eroavat käyttölämpötilarajoistaan. UPVC soveltuu sovelluksiin, joiden maksimilämpötila on noin 60°C (140°F), kun taas CPVC pystyy käsittelemään korkeampia lämpötiloja jopa 95°C (203°F) ja soveltuu kuumille syövyttäville nesteille. Jos sovellukseesi liittyy kuumia nesteitä tai höyryä, CPVC-pelkistävä tee on sopivampi ja luotettavampi valinta. Oikean materiaalin valitseminen on kriittistä järjestelmän eheyden ja pitkäikäisyyden kannalta. Tuotetietolomakkeemme sisältävät erityisiä paineenalennuskäyriä eri lämpötiloille, jotka tulee tarkistaa erityisten käyttöolosuhteidesi osalta.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC Reducing Tee Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC Reducing Tee Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Kemikaalien ja litiumin UPVC/CPVC -venttiilien (DIN/ANSI) ...
Sep 11,2025
Johdanto UPVC- ja CPVC -venttiileille Mitkä ovat UPVC- ja CPVC -venttiilit ? UPVC (plastisoimaton polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) ovat kestäviä, korroosionkestäviä kestomuovia, ...
lue lisää
UPVC/CPVC -putkilaitteet: Ultimate opas asennukseen, valin...
Sep 04,2025
Johdanto- kattava opas UPVC/CPVC -putkilaitteet Nykyaikaisissa rakennus-, kodinkorjaus- ja teollisuusaloilla putkilinjajärjestelmät ovat välttämätön pelastuslinja. Ja UPVC (Muuttamaton polyvinyyliklori...
lue lisää
Oikean UPVC- tai CPVC -venttiilin valitseminen kemiallisel...
Aug 25,2025
Oikean venttiilin valitseminen on kriittinen päätös missä tahansa kemiallisessa prosessoinnissa tai litium-ioni-akun tuotantolaitoksessa. Väärä valinta voi johtaa vuotoihin, kalliisiin seisokkeihin ja turvallisuusrisk...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC Reducing Tee Alan tuntemus

Valinta UPVC/CPVC-pelkistävät hampaat teollisuusputkijärjestelmissä: kokostandardit, paineluokitukset ja kemiallinen yhteensopivuus

Teollisissa putkistojärjestelmissä UPVC/CPVC-pelkistävien teesien (Reducing Tees) valinnassa on tarkasteltava kattavasti kokostandardeja, paineluokituksia ja kemiallista yhteensopivuutta järjestelmän turvallisuuden ja pitkän aikavälin vakauden varmistamiseksi. Seuraavat ovat keskeisiä valintapisteitä eri toimialasovelluksiin:

1. Kokostandardit ja paineluokitukset
UPVC (pehmittämätön polyvinyylikloridi) soveltuu normaalilämpötilan ja matalapaineen skenaarioihin (kuten ≤60°C), ja sitä käytetään yleisesti juomavedessä, teollisessa vedenkäsittelyssä ja muissa järjestelmissä. Kokoon on vastattava ISO 1452 - tai ASTM D1785 - standardeja.

CPVC:llä (kloorattu polyvinyylikloridi) on korkeampi lämpötilankestävyys (90°C asti) ja se soveltuu korkean lämpötilan nesteille, kuten aurinkosähköteollisuuden jäähdytysnesteputkille tai metallurgian peittausprosesseille. Sen on oltava ASTM F441 - standardien mukainen ja paineluokituksen on vastattava järjestelmän suunnittelua (kuten SCH 80/40).

2. Kemiallinen yhteensopivuus
Eri toimialoilla on tiukat vaatimukset materiaalien syövyttävyydestä:

Elektroninen puolijohde- ja lääketeollisuus vaatii erittäin puhtaita putkia. CPVC:llä on erinomainen kemiallinen kestävyys ja se kestää erittäin puhdasta vettä ja heikkoa happo/alkaliväliainetta.
Ydinvoimaloiden apujärjestelmässä UPVC/CPVC: n on läpäistävä säteilynkestävyystesti, jotta vältetään kemiallisesta hajoamisesta johtuvat vuodot.
Kun teollisuusjätevedet sisältävät syövyttäviä aineita (kuten klooria ja sulfidia), CPVC: llä on parempi korroosionkestävyys kuin UPVC: llä, mutta ikääntymistä estävä suorituskyky pitkäaikaisen kosketuksen jälkeen on todennettava.

3. Toimialan sovellusten mukauttamisehdotukset
Turvallinen juomavesi: NSF-sertifioitu UPVC on parempi myrkyttömyyden varmistamiseksi.
Korkean lämpötilan/syövyttävät skenaariot (kuten metallurgia, aurinkosähkö): CPVC on luotettavampi, ja rajapinnan tiivistemateriaaliin (kuten EPDM-tiivisteeseen) on kiinnitettävä erityistä huomiota.
Tarkkuusteollisuus (puolijohteet, lääketiede): Valitse CPVC, jossa on sileä sisäseinä nestejäämien riskin vähentämiseksi.
