mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC naarassovitin Elintarviketeollisuudelle/auto-/elektronisille

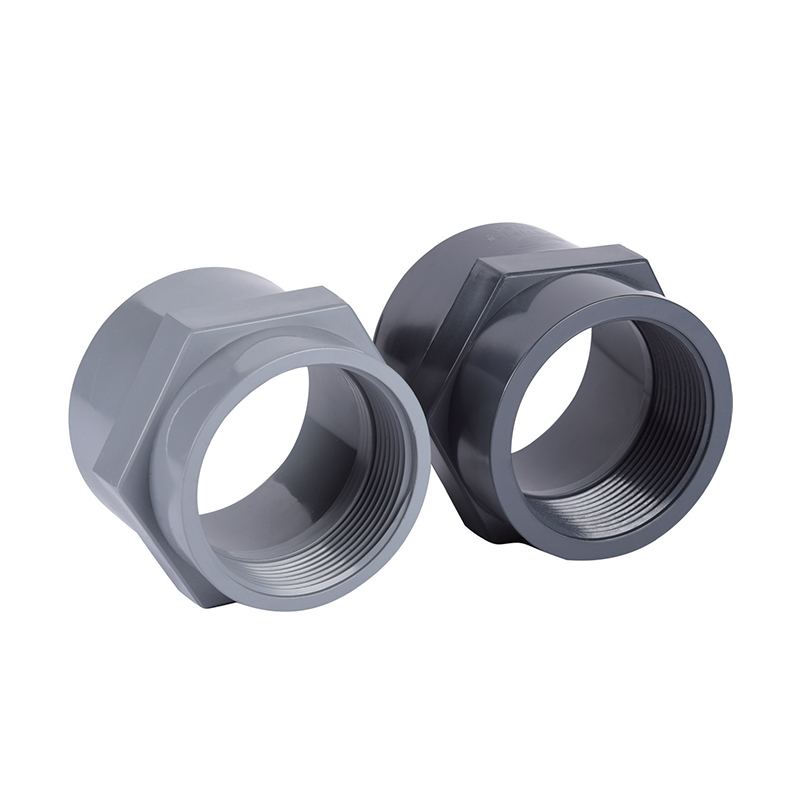

SCH8O/DIN UPVC/CPVC naarassovitin

SCH8O/DIN UPVC/CPVC naarassovitin

UPVC/CPVC-naarasadapteri varmistaa turvallisen liitännän tavallisiin putkiliittimiin, estää tehokkaasti vuodot ja parantaa putkiston turvallisuutta ja luotettavuutta.

Sitä käytetään laajasti kotitalouksien LVI-järjestelmissä, LVI-järjestelmissä ja teollisuuden nesteiden kuljetuksissa. UPVC/CPVC-naarassovittimet tarjoavat suorituskykyä ja kestävyyttä sekä etuja, kuten kevyt rakenne, helppo asennus ja alhaiset ylläpitokustannukset.

Ota yhteyttä
  • SCH8O/DIN UPVC/CPVC naarassovitin
Edellinen：SCH8O/DIN UPVC/CPVC Ⅰ Liitos
Seuraava：SCH8O/DIN UPVC/CPVC-urossovitin

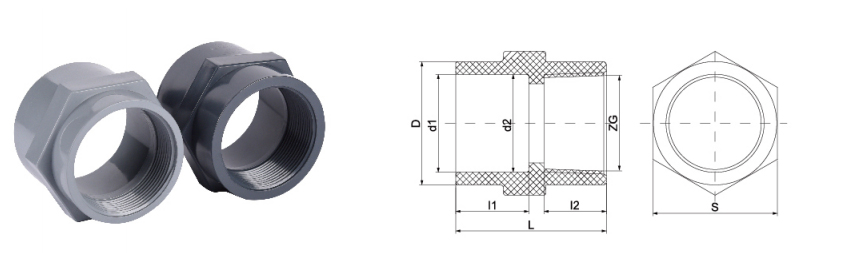

parametri hakemus Tekniset standardit

  • KOKO/NIM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    D

    29

    35

    42

    52

    61

    75

    90

    106

    127

    L

    45

    51

    56

    62

    70

    75

    80

    90

    108

    I1

    20

    22

    24

    28

    31

    38

    44

    51

    61.5

    I2

    19

    20

    23

    24

    27

    28

    29

    31

    38

    S

    30

    36

    45

    54

    64

    77

    91

    108

    130

    ZG

    1/2"

    3/4"

    1”

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    ANSI

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.25

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

    JIS

    d1

    21.54

    26.87

    33.66

    42.42

    48.56

    60.63

    73.38

    89.31

    114.76

    d2

    21.23

    26.57

    33.27

    42.04

    48.11

    60.17

    72.85

    88.7

    114.07

    D

    29.7

    35.3

    43.7

    53.1

    59.9

    73.1

    88

    105.3

    132

    L

    40.22

    44.4

    49.6

    55.25

    58.45

    66.6

    77.5

    83.65

    99.7

    I1

    23.22

    26.4

    29.57

    32.75

    35.93

    39.1

    45.45

    48.63

    58.15

    NPT

    1/2"

    3/4"

    1"

    1-1/4"

    1-1/2"

    2"

    2-1/2"

    3"

    4"

SCH80 / DIN · KIERTEETTY SIIRTYMÄ
UPVC / CPVC naarassovitin
Kanta x naaraskierre · NPT / BSPT · PN10-PN16
SCH80/DIN UPVC/CPVC-naarassovitin on kriittinen kestomuoviliitin, joka on suunniteltu helpottamaan siirtymistä ei-metallisten putkien ja kierteitettyjen urososien, kuten venttiilien, mittareiden tai metallisten putkiosien, välillä. Nämä sovittimet on valmistettu Schedule 80 (SCH80) tai DIN-standardien mukaisesti, ja niissä on suurempi seinämäpaksuus kestämään suurempia sisäisiä paineita ja mekaanisia rasituksia verrattuna standardiliittimiin. Sisäiset naaraskierteet on tarkkuustyöstetty, jotta varmistetaan vuototiivis tiiviste, kun ne integroidaan paineputkijärjestelmiin. Käyttämällä UPVC- (plastisoimaton polyvinyylikloridi) tai CPVC (kloorattu polyvinyylikloridi) -hartseja, nämä komponentit tarjoavat kemiallisesti inertin liuoksen syövyttävien nesteiden ja erittäin puhtaan veden kuljettamiseen, säilyttäen rakenteellisen eheyden useissa teollisuuslämpötiloissa ja kemikaalipitoisuuksissa.
UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16
①
Kemiallinen inertisyys
Laajan happojen, emästen ja suolojen vastustuskyky estää materiaalin hajoamisen ja nesteiden saastumisen herkissä käsittelyympäristöissä.
②
Lämpöstabiilisuus
CPVC-versiot tukevat käyttölämpötiloja jopa 93°C (200°F), joten ne sopivat kuumien syövyttävien nesteiden käsittelyyn ja teollisuuden vesijärjestelmiin.
③
Matala kitkahäviö
Sileä sisäpinta minimoi turbulenssia ja painehäviötä, mikä vähentää nesteen kuljetuksen energian tarvetta.
④
Standardoitu yhteensopivuus
SCH80- ja DIN-mittastandardien noudattaminen varmistaa saumattoman integroinnin maailmanlaajuisen teollisuusputkiston infrastruktuurin ja laitteiden kanssa.
Tekniset tiedot
Materiaalivaihtoehdot UPVC (harmaa/sininen) / CPVC (vaaleanharmaa/kermanvärinen)
Standardien noudattaminen ASTM D2467 (SCH80), DIN 8063, ISO 1452
Paineluokitus PN10, PN16 tai SCH80 paineluokat
Yhteystyyppi Kanta (liuotinsementti) x naaras-NPT/BSPT-kierre
Kokoalue 1/2" - 4" (DN15 - DN100)
Langan yhteensopivuus
Naaraskierteet on suunniteltu yhteensopivaksi tavallisten NPT- tai BSPT-kierrekomponenttien kanssa. Kartion kierregeometria tarjoaa mekaanisen häiriötiivisteen yhdistettynä PTFE-nauhaan. Valitse erittäin puhdasta materiaalia käsittelevissä järjestelmissä kierteet, joiden purseominaisuudet ovat alhaisemmat.
Kemiallinen vastustuskyky
UPVC kestää useimpia epäorgaanisia happoja ja emäksiä 60 °C:seen asti. CPVC laajentaa kemiallisen yhteensopivuuden laajempaan valikoimaan orgaanisia happoja ja kloorattuja aineita korotetuissa lämpötiloissa. Varmista aina yhteensopivuus tietyn prosessikemian kanssa.
Ensisijaiset sovellusskenaariot
⛭
Kemia ja metallurgia
Rikkihapon, suolahapon ja kaustisen soodan kuljetus peittaus- ja käsittelylinjoilla.
⛭
Elektroniikka ja puolijohteet
Ultra-Pure Water (UPW) ja elektroniikkalaatuisten kemikaalien jakelu, jossa ionista kontaminaatiota on vältettävä.
⛭
Uusiutuva energia
Putkijärjestelmät litiumakkujen ja aurinkokennojen (PV) valmistukseen.
⛭
Vedenkäsittely
Teollisuuden jäteveden, RO (käänteisosmoosi) permeaatin ja juomaveden jakelun käsittely.
⛭
Elintarvikkeet ja lääkkeet
Deionisoidun veden saniteettikuljetus ja CIP-ratkaisut.
Asennusohjeet
  • Kierteen tiivistys: Käytä vain muovikierteille tarkoitettua PTFE-teippiä (Teflon). Vältä käyttämästä liuotinpohjaisia ​​putkimassaa, joka voi aiheuttaa ympäristöjännityshalkeilua (ESC) UPVC- tai CPVC-materiaaleissa.
  • Vääntömomentin hallinta: Älä kiristä liikaa naaraskierteisiä sovittimia. Muovilangat ovat alttiita irtoamiselle tai halkeamiselle, jos niihin kohdistetaan liiallista mekaanista voimaa. Käsin kiristäminen plus yksi tai kaksi kierrosta riittää yleensä.
  • Liuotinsementointi: Varmista, että hylsyn pää on puhdistettu ja pohjustettu ennen sopivan liuotinsementin levittämistä. Noudata suositeltuja asetus- ja kovettumisaikoja suhteessa ympäristön lämpötilaan ja putken halkaisijaan.
  • Varastointiolosuhteet: Säilytä varusteet viileässä, varjoisassa paikassa poissa suoralta UV-altistukselta pitkäaikaisen haurastumisen estämiseksi. Säilytä komponentit alkuperäisessä pakkauksessa kierteiden suojaamiseksi fyysisiltä vaurioilta ja roskilta.
Kriittiset rajoitukset
  • Älä käytä CPVC-naarassovittimia, joissa on hapettavia happoja, kuten typpihappoa, jonka pitoisuus on yli 15 % korotetuissa lämpötiloissa.
  • Vältä iskukuormitusta tai äkillisiä painepiikkejä, jotka ylittävät 1,5-kertaisen nimellistyöpaineen.
  • Ei sovellu höyrykäyttöön tai jatkuvaan UV-altistukseen ilman suojaavaa pinnoitetta.
  • Älä koskaan käytä metalliputkiavaimia suoraan muovisessa sovittimen rungossa. Käytä hihnaavaimia tai pehmustettuja työkaluja pinnan talttumisen estämiseksi.
  • Älä käytä kierretiivistettä kahteen ensimmäiseen kierteeseen, jotta tiivisteaine ei pääse tunkeutumaan nestevirtaan.
Näitä naarassovittimia käytetään kemian-, metallurgian, aurinkosähkö-, ydin-, litium-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto- ja teollisuusvedenkäsittelyteollisuudessa happo-alkalinesteiden, ultrapuhtaan veden, juomaveden, elektronisen veden ja teollisuuden jätevesiputkistojen käsittelyyn.
ASTM D2467 DIN 8063 ISO 1452 SCH80 luokitus PTFE-nauha yhteensopiva
