SCH8O/DIN UPVC/CPVC Ⅰ Liitos

UPVC/CPVCⅠ-liiton ainutlaatuinen muotoilu mahdollistaa nopean ja helpon asennuksen ilman monimutkaisia työkaluja tai asiantuntemusta. Sen erottuva tiivisterakenne varmistaa nollavuodot nesteen siirron aikana, mikä parantaa järjestelmän turvallisuutta ja vakautta.

Kevyen rakenteen ja alhaisten ylläpitokustannusten ansiosta se on valinta teollisuus-, rakennus- ja asuinrakennusten putkistojärjestelmiin. Olemme sitoutuneet tarjoamaan korkealaatuisia UPVC/CPVCⅠ-liittoja vastaamaan asiakkaiden erilaisiin tarpeisiin.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC Ⅱ liitto
Seuraava：SCH8O/DIN UPVC/CPVC naarassovitin

parametri hakemus Tekniset standardit

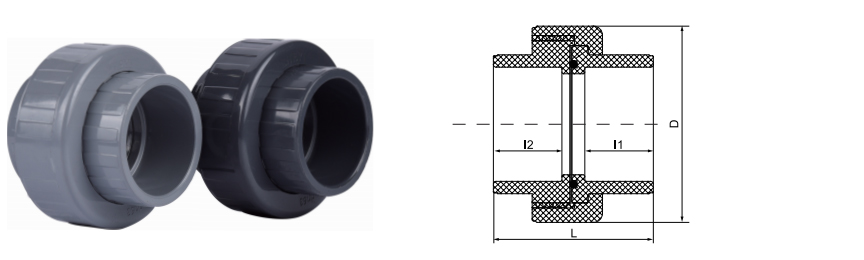

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · KOLMEOSA

UPVC / CPVC I -liitto

The SCH80/DIN UPVC/CPVC I Union is a specialized three-piece pipe fitting designed to facilitate the rapid connection and disconnection of piping sections without requiring permanent modification to the system. Nämä liitännät on valmistettu sekä ASTM SCH80- että DIN-standardien mukaisesti, ja ne tarjoavat monipuolisen käyttöliittymän korkeapaineisten nesteiden käsittelyyn. UPVC (Plassoitumaton polyvinyylikloridi) -versio on suunniteltu yleistä kemiallista kestävyyttä ja ympäristön lämpötilan vesijärjestelmiä varten, kun taas CPVC (Chlorinated Polyvinyl Chloride) -versio laajentaa palveluominaisuudet korkean lämpötilan syövyttäviin ympäristöihin. Sisäinen O-rengastiiviste varmistaa vuotamattoman siirtymän, joten se on kriittinen komponentti järjestelmissä, jotka vaativat usein huoltoa tai modulaarista uudelleenkonfigurointia raskaan teollisuuden aloilla.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Kahden standardin yhteensopivuus

Saatavana sekä SCH80- (ANSI)- että DIN-mittamäärityksillä, mikä varmistaa saumattoman integroinnin kansainvälisiin putkistoprojekteihin ja olemassa oleviin infrastruktuureihin.

⦿

Kemiallinen inertisyys

Polymeerirakenne kestää hapettumista, hilseilyä ja sähkökemiallista korroosiota ja säilyttää rakenteellisen eheyden kuljetettaessa aggressiivisia happoja, emäksiä ja suoloja.

⦿

Lämpövastusalue

UPVC-yksiköt tukevat toimintaa 60 °C:seen asti, kun taas CPVC-muunnelmat sopivat korkeiden lämpötilojen nesteisiin jopa 95 °C:seen, mikä takaa vakauden ydinvoiman ja litiumakun käsittelyyn.

⦿

Korkea paineluokitus

SCH80-seinämäpaksuus tarjoaa paremman mekaanisen lujuuden ja paineenrajoituskyvyn verrattuna tavallisiin SCH40-liittimiin.

Tekniset parametrit

Tekninen parametri Tekniset tiedot

Materiaalin koostumus UPVC (polyvinyylikloridi) / CPVC (kloorattu polyvinyylikloridi)

Standardien noudattaminen ASTM D2467 (SCH80), DIN 8061/8062

Tiivistysmateriaali EPDM / FKM (Viton) O-renkaat kemialliseen yhteensopivuuteen

Yhteystyypit Muhvi (Solvent Weld) tai kierre (NPT/BSPT)

Työpaine PN10 / PN16 (riippuen lämpötilasta ja halkaisijasta)

Ensisijaiset sovellusskenaariot

⚙

Puolijohteet ja elektroniikka

Ultrapuhtaan veden (UPW) ja elektroniikkalaatuisten kemikaalien kuljetus puhdastilaympäristöissä ionikontaminaation estämiseksi.

⚙

Energia ja kemiallinen käsittely

Elektrolyyttien käsittely litiumakkujen tuotannossa, aurinkokennojen valmistuksessa ja happo-emäskuljetuksessa metallurgisissa laitoksissa.

⚙

Vedenkäsittely

Integrointi teollisuuden jätevedenpuhdistamoihin, suolanpoistojärjestelmiin ja juomaveden jakeluverkkoihin.

⚙

Ruoka ja lääkkeet

Nesteen kuljetus saniteettiympäristöissä, joissa tarvitaan myrkytöntä, liukenematonta putkistomateriaalia, jotka ovat FDA- ja NSF-standardien mukaisia.

Asennusohjeet

Liuotinsementin käyttö: Varmista, että hylsy ja putken pää ovat puhtaat ja kuivat ennen sopivan pohjamaalin ja liuotinsementin levittämistä. Anna riittävä kovetusaika valmistajan paineluokitustaulukoiden perusteella ennen järjestelmän aktivointia.
Tiivisteen tarkastus: Varmista ennen kokoamista, että O-rengas on kunnolla paikallaan ja että siinä ei ole roskia. Voitele tarvittaessa silikonipohjaisella voiteluaineella; Vältä öljypohjaisia öljyjä, jotka voivat heikentää EPDM-tiivisteitä.
Lämpölaajeneminen: Ota huomioon lineaarinen laajenemiskerroin korkean lämpötilan CPVC-asennuksissa. Liittimet tulee sijoittaa siten, että vältetään lämpöliikkeen aiheuttama liiallinen rasitus.
Varastointiolosuhteet: Säilytä varusteet varjoisassa paikassa poissa suoralta UV-altistukselta materiaalin pitkäaikaisen haurauden estämiseksi. Säilytä yksiköt alkuperäispakkauksissaan suojaamaan kierteet ja tiivistepinnat mekaanisilta vaurioilta.

Tärkeät huoltotiedot

Vaihda O-rengastiiviste aina purkamisen jälkeen. Puristettujen tiivisteiden uudelleenkäyttö johtaa arvaamattomaan vuotokykyyn.
Tarkista ajoittain liitosmutterin kierteet muodonmuutosten tai jännityksen vaalenemisen varalta, erityisesti järjestelmissä, joissa lämpötila vaihtelee usein.
Älä käytä metallityökaluja liitosmutterin kiristämiseen käsin ja neljäsosan kierrosta pidemmälle. Ylikiristys aiheuttaa jännityshalkeilua termoplastisissa muttereissa.
CPVC-liitännät jatkuvassa kuumassa käytössä yli 80 °C:ssa, ota käyttöön puolivuosittainen tarkastusprotokolla materiaalin värjäytymisen tai pinnan säröilyn varalta.
