SCH8O/DIN UPVC/CPVC Looper Laippa

UPVC/CPVC Looper Laippaa käytetään teollisuus - ja rakennussovelluksissa. Se tarjoaa korroosionkestävyyden ja korkean lämpötilan suorituskyvyn, joten se soveltuu erilaisten nesteiden ja kaasujen kuljettamiseen.

Laippa on suunniteltu helppoon asennukseen, varmistaen turvalliset putkiliitännät ja vähentäen vuotoriskejä. UPVC/CPVC Looper Flange on ihanteellinen sellaisille teollisuudenaloille kuin vedenkäsittely, kemikaalit ja LVI, mikä pidentää tehokkaasti putkistojärjestelmien käyttöikää.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC Blind Flange
Seuraava：SCH8O/DIN UPVC/CPVC Reducing Tee

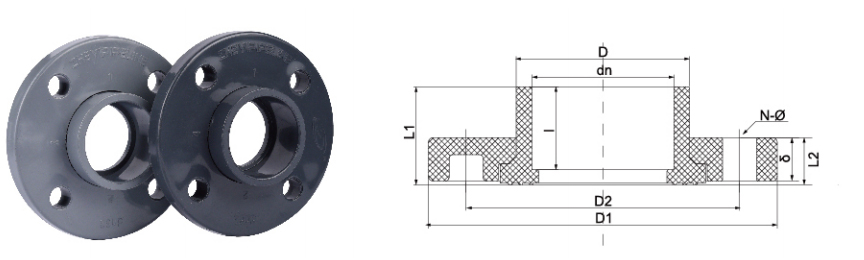

parametri hakemus Tekniset standardit

KOKO/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DMMMINÄNÄNÄN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Laippa - Turvalliset ja Monipuoliset Putkiyhteydet

SCH80/DIN Looper Flange on suunniteltu komponentti, joka on suunniteltu luomaan luotettavia ja irrotettavat liitännät PVC- ja CPVC-putkijärjestelmissä. Se helpottaa muovisten putkistojen integrointia metallilaipoilla, pumpuilla ja venttiileillä noudattaen sekä SCH80- että DIN-stjaardeja. Tämä tuote on valmistettu varmistamaan mittojen johdonmukaisuus ja mekaaninen eheys tietyissä käyttöolosuhteissa, mikä tekee siitä sopivan monenlaisiin teollisiin sovelluksiin.

Tuotteen ominaisuudet

Kaksoisstandardin yhteensopivuus: Suunniteltu sopimaan molempiin SCH80 and DIN pulttikuviot, jotka tarjoavat monipuolisen ratkaisun kansainvälistä yhteensopivuutta vaativiin järjestelmiin. Tämä ominaisuus yksinkertaistaa hankintoja hankkeille, joiden on oltava useiden alueellisten standardien mukaisia.
Korroosionkestävyys: Valmistettu UPVC (pehmittämätön polyvinyylikloridi) tai CPVC (Klorinoitu polyvinyylikloridi), laipparunko kestää laajaa kirjoa kemikaaleja, happoja, emäksiä ja suoloja. Tämä ominaisuus on kriittinen pitkäaikaisessa käytössä syövyttävissä ympäristöissä.
Rakenteellinen eheys: Silmukaattorin rakenteen ansiosta laippa voi pyöriä vapaasti pultin kohdistusta varten, mikä yksinkertaistaa asennusta, kun taas ydinnapa ylläpitää jäykkää yhteyttä putkeen. Tämä estää nivelten rasituksen ja varmistaa turvallisen tiivistyksen.
Korkean asennon luokitus: Suunniteltu kestämään SCH80-putkiaikataulun mukaisia paineluokituksia, mikä tekee siitä sopivan sovelluksiin, jotka vaativat korkeampaa paineensietokykyä kuin tavalliset PVC-järjestelmät.

Tekniset tekniset tiedot

Materiaali	Mitat	Standardi	Nimellinen paine
UPVC (PVC-U) /CPVC (PVC-C)	Katso SCH80- ja DIN-spesifikaatiot	ASTM D1784/DIN EN ISO 1452	PN10/luokka 150
Saatavilla olevat koot	Yhteys Tyyppi	Väri	Tiiviste Yhteensopivuus
1/2-12 tuumaa (DN15-DN300)	Liuotin Sementti Socket	Harmaa (UPVC), Vaaleanharmaa/Tan (CPVC)	EPDM, FPM (FKM)

Sovelluskentät

SCH80/DIN Looper Flangea käytetään järjestelmissä, jotka vaativat turvallisen, kemiallisesti kestävän ja irrotettavan yhteyden. Tyypillisiä sovelluksia ovat:

Veden ja jäteveden käsittelylaitokset
Kemialliset käsittely - ja käsittelylaitokset
Teollinen prosessiputkisto syövyttäviä nesteitä varten
Uima-allas- ja vesijärjestelmät, jotka vaativat kestäviä, pitkäkestoisia komponentteja
Kaivostoiminta ja jalostustoiminta
Sähköntuotantolaitokset

---

Usein kysytyt kysymykset

1. Miten UPVC-silmukkalaippa eroaa perinteisestä kiinteästä laipasta asennuksessa ja sovelluksessa?

Silmukan laipassa on vapaasti pyörivä rengas, joka yksinkertaistaa pultinreikien kohdistusta asennuksen aikana, mikä on merkittävä etu ahtaissa tiloissa tai kun putket on jo kiinnitetty. Kiinteä laippa vaatii koko putkiosan tarkan kiertokohdistuksen, joka voi olla haastavampi. Silmukoiden laipan pyörivä mekanismi auttaa myös vähentämään putkistojärjestelmän rasitusta, erityisesti kiinteisiin metallikomponentteihin kytkettäessä. Saat erityisiä asennusohjeita ja parhaita käytäntöjä tutustumalla tekniseen dokumentaatioomme tai ottamalla yhteyttä tukitiimiimme.

2. Mikä on SCH80/DIN CPVC - laipan lämpötila - ja painerajoitus, ja miten sitä verrataan metallilaippoihin syövyttävissä ympäristöissä?

SCH80/DIN CPVC -laippa on suunniteltu korkeamman lämpötilan sovelluksiin kuin UPVC, ja sen suurin käyttölämpötila on tyypillisesti jopa 200°F (93°C) ja paineluokitus on yhdenmukainen SCH80-standardien kanssa. Vaikka metallilaipoilla on usein korkeammat lopulliset painearvot, ne ovat herkkiä monien teollisuuskemikaalien aiheuttamalle korroosiolle. Sitä vastoin CPVC-laippa säilyttää rakenteellisen eheytensä syövyttävissä väliaineissa, mikä voi heikentää metallisia vaihtoehtoja. CPVC:n ja metallilaipan välisen päätöksen tulee perustua nestetyypin, käyttölämpötilan ja vaaditun paineen kattavaan analyysiin. Suunnittelutiimimme voi tarjota yksityiskohtaisen materiaalin yhteensopivuusanalyysin tietylle sovelluksellesi.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC Looper Laippa Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC Looper Laippa Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Kemikaalien ja litiumin UPVC/CPVC -venttiilien (DIN/ANSI) ...
Sep 11,2025
Johdanto UPVC- ja CPVC -venttiileille Mitkä ovat UPVC- ja CPVC -venttiilit ? UPVC (plastisoimaton polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) ovat kestäviä, korroosionkestäviä kestomuovia, ...
lue lisää
UPVC/CPVC -putkilaitteet: Ultimate opas asennukseen, valin...
Sep 04,2025
Johdanto- kattava opas UPVC/CPVC -putkilaitteet Nykyaikaisissa rakennus-, kodinkorjaus- ja teollisuusaloilla putkilinjajärjestelmät ovat välttämätön pelastuslinja. Ja UPVC (Muuttamaton polyvinyyliklori...
lue lisää
Oikean UPVC- tai CPVC -venttiilin valitseminen kemiallisel...
Aug 25,2025
Oikean venttiilin valitseminen on kriittinen päätös missä tahansa kemiallisessa prosessoinnissa tai litium-ioni-akun tuotantolaitoksessa. Väärä valinta voi johtaa vuotoihin, kalliisiin seisokkeihin ja turvallisuusrisk...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC Looper Laippa Alan tuntemus

Kuinka valita oikein UPVC/CPVC Looper Laippa ? Paineen luokitus ja lämpötilan sovitusopas

UPVC (pehmittämätön polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) Looper Flange ovat avainasemassa teollisissa putkistojärjestelmissä, erityisesti tilanteissa, joissa lämpölaajeneminen, tärinä tai putken siirtyminen on puskuroitava. Oikea valinta edellyttää materiaalin ominaisuuksien, paineluokituksen, lämpötila-alueen ja alan erityisten sovellusvaatimusten kattavaa huomioon ottamista. Seuraavassa on eri toimialojen valintaopas:

1. Materiaalin valinta: UPVC vs CPVC
UPVC: Sopii normaalilämpötilaan (0°C~60°C) ja matalapaineskenaarioihin, happo- ja alkalikorroosionkestävyyteen, alhaisiin kustannuksiin, joita käytetään yleisesti juomavedessä (juomavesi) ja teollisessa vedenkäsittelyssä (teollisuusvedenkäsittely).
CPVC: Korkeampi lämpötilankestävyys (-20°C~110°C), voimakkaampi paineenkestävyys, sopii korkean lämpötilan väliaineisiin, kuten jäähdytysnesteen kuljetukseen aurinkosähköteollisuudessa tai syövyttäviin nesteisiin metallurgiassa (Metallurgy).

2. Painetason sopeutuminen
Luokka 150: Sopii matalapainejärjestelmiin, kuten puhtaaseen juomaveteen ja erittäin puhtaaseen veden toimittamiseen elektronisille puolijohteille.
Luokka 200/luokka 300: Soveltuu keski - ja korkeapaineskenaarioihin, kuten ydinvoimaloiden apuputkistoihin tai teollisuusjätevesien korkeapainepurkausjärjestelmiin.

3. Toimialan sovellusten mukauttamisopas
Lääketiede: On noudatettava FDA: n standardeja, CPVC (korkean lämpötilan sterilointikestävyys) on suositeltava, ja painetaso on yleensä luokka 150.
Aurinkosähkö: CPVC on sopivampi, koska se sisältää korkean lämpötilan jäähdytysnesteen kiertoa ja vaatii lämpötilaa ja paineenkestävyyttä (luokka 200).
Metallurgia: Vahva happo/alkali-ympäristö, UPVC (normaali lämpötila) tai CPVC (korkea lämpötila), painetaso on valittava pumppauspaineen mukaan (yleensä luokka 200 ~ 300).
Ydinvoima: Apuputket voivat käyttää CPVC:tä (säteilynkestävä modifioitu versio), luokkaa 300 turvallisuuden redundanssin varmistamiseksi.
Elektroninen puolijohde: Erittäin puhdas vesijärjestelmä suosittelee UPVC:tä (matala sakka), luokka 150 on riittävä.

4. Asennus - ja huoltosuositukset
Vältä ylilämpötilaa ja ylipainetta: UPVC on helppo pehmentää >60°C: ssa, ja CPVC vaatii lisätukea >110°C: ssä.
Tiivistysmateriaalin mukauttaminen: EPDM-tiivisteet soveltuvat juomaveteen, ja PTFE-tiivisteet soveltuvat paremmin vahvoihin happoihin (kuten metallurgiseen jäteveteen).
Säännöllinen tarkastus: Erittäin syövyttävät ympäristöt, kuten teollisuusjätevedet, vaativat lyhennettyjä huoltojaksoja.
