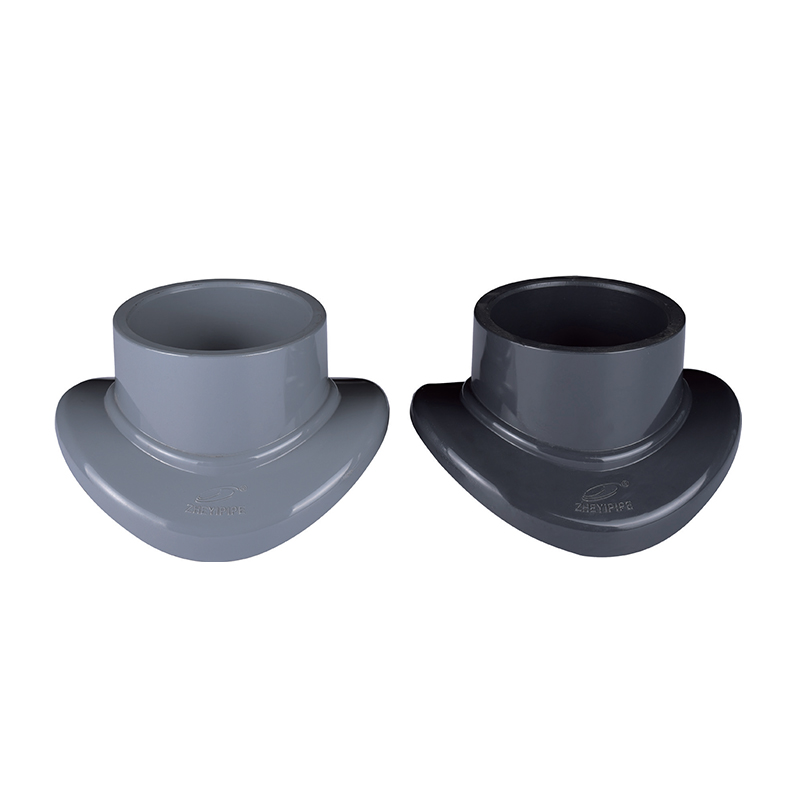

SCH8O/DIN UPVC/CPVC-satulaliitos

Satulaliitos on tunnettu ainutlaatuisesta satulan muotoisesta rakenteestaan, joka mahdollistaa haaraliitännät leikkaamatta tai vahingoittamatta pääputkistoa. Tämä yksinkertaistaa asennusta ja vähentää rakentamisen vaikeutta ja kustannuksia samalla, kun se tarjoaa tiivistyskyvyn vuotojen estämiseksi.

Se soveltuu kuuman ja kylmän veden syöttöjärjestelmiin, palontorjuntajärjestelmiin sekä teollisuuden, kuten kemikaalien ja lääketeollisuuden, käyttöön. UPVC/CPVC-satulaliitokset tarjoavat luotettavia liitäntäratkaisuja erilaisiin sovelluksiin.

Ota yhteyttä

Edellinen：UPVC/CPVC -putken tuki
Seuraava：SCH8O/DIN UPVC/CPVC Ⅱ liitto

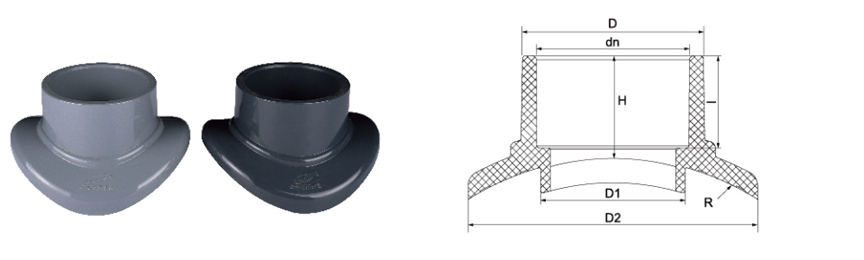

parametri hakemus Tekniset standardit

Nimelliskoko Φ	ΦD	ΦD1	ΦD2	R	H	minä
Φ75 × 32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160 × 32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250 × 32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SATULALIITOS

UPVC / CPVC haaran liitäntäratkaisu

Kiinnitysrakenne · Ei putkistojen leikkaamista · Kahden standardin yhteensopivuus

SCH80/DIN UPVC/CPVC-satulaliitos on erikoistunut putkistokomponentti, joka on suunniteltu olemassa olevien putkistojen haaroittamiseen ilman katkaisua tai laajaa järjestelmän uudelleenkonfigurointia. Nämä satulaliitokset on valmistettu noudattamaan sekä amerikkalaisia SCH80- että eurooppalaisia DIN-mittastandardeja, ja ne ovat saatavilla plastisoimattomasta polyvinyylikloridista (UPVC) ja klooratusta polyvinyylikloridista (CPVC). Mekaaninen rakenne koostuu kaksiosaisesta kiinnitysrakenteesta, joka muodostaa vuotamattoman liitoksen pääputken ympärille, mikä helpottaa nesteen jakeluun tarkoitettujen sivulinjojen asentamista. Nämä liitokset on suunniteltu kestämään keskittyneitä kemikaalipitoisuuksia ja korkeapaineisia ympäristöjä, jotka ovat yleisiä teollisessa nesteiden käsittelyssä, ja ne tarjoavat vakaan liitännän antureille, mittareille tai sivuttaisputkien jatkeille.

◆

Kemiallinen inertisyys

Sekä UPVC- että CPVC-variantit kestävät hyvin happoja, emäksiä ja suoloja, mikä estää materiaalin hajoamisen kuljetettaessa syövyttäviä teollisuusnesteitä tai erittäin puhdasta vettä.

◆

Rakenteellinen eheys

SCH80-seinämäpaksuus tarjoaa paremmat paineluokat verrattuna standardiliittimiin, mikä varmistaa, että satulaliitos säilyttää tiiviytensä hydraulisten vaihteluiden aikana.

◆

Integroinnin helppous

Kiinnitysmekanismi mahdollistaa putkiverkkojen nopean laajentamisen, mikä vähentää merkittävästi työtunteja ja järjestelmän seisokkeja laitoksen päivitysten tai huollon aikana.

◆

Lämpötilan monipuolisuus

CPVC-versio tukee korkeita lämpötila-alueita aina 93°C (200°F) asti, joten se soveltuu kuuman syövyttävän nesteen kuljetukseen ja teollisuusveden käsittelyyn.

Tekniset tiedot

Standardien noudattaminen ASTM SCH80, DIN 8061/8062

Materiaalivaihtoehdot UPVC (polyvinyylikloridi), CPVC (kloorattu polyvinyylikloridi)

Yhteystyyppi Mekaaninen puristin, jossa O-rengastiiviste / liuotinsementtiliitäntä

Kokoalue Yhteensopiva pääputkien kanssa, joiden halkaisija on 20–400 mm

Työpaine PN10 - PN16 (riippuen koosta ja materiaalista)

Tärkeimmät ominaisuudet

Kiinnitysrakenne eliminoi putkilinjan leikkaamisen

O-rengastiiviste tarjoaa tiiviin haaraliitoksen

Yhteensopiva SCH80- ja DIN-putkimittojen kanssa

CPVC-laatu tukee kuumia nesteitä 93 °C:seen asti

Soveltuu anturi-, mittari- tai sivuputkiasennukseen

Vähentää järjestelmän seisokkeja laajennuksen aikana

Puolijohteet ja elektroniikka

Elektroniikkalaatuisen veden ja erittäin puhtaan veden (UPW) jakelu puhdastilaympäristöissä, joissa vaaditaan alhaista liukenevuutta.

Kemia ja metallurgia

Väkevien happojen ja emäksisten nesteiden turvallinen kuljetus metallipinnoitus- ja kemiankäsittelylaitoksissa.

Uusiutuva energia

Putkistoinfrastruktuuri aurinkokennojen valmistukseen ja litiumakkuelektrolyyttituotantolinjoihin.

Teollinen vedenkäsittely

Teollisuuden jäteveden käsittely, meriveden suolanpoisto ja deionisoidun veden kuljetus ydin- ja elintarvikekäyttöön tarkoitetuissa laitoksissa.

▼

Asennusohjeet

Pinnan valmistelu: Varmista, että pääputken pinnassa ei ole roskia, naarmuja tai kosteutta ennen satulaliitoksen asentamista varmistaaksesi, että tiiviste on ilmatiivis.
Vääntömomentin hallinta: Kun kiristät satulapuristimen mekaanisia pultteja, käytä tasaista vääntömomenttia kaikissa kohdissa estääksesi UPVC/CPVC-materiaaliin kohdistuvan paikallisen jännityksen, joka voi johtaa ympäristöjännityshalkeiluihin.
Liiman käyttö: Käytä liuottimella hitsatuissa satulatyypeissä asianmukaista UPVC:lle tai CPVC:lle määritettyä pohjamaalia ja sementtiä. Älä sekoita eri materiaalityypeille tarkoitettuja sementtejä.
Varastointiolosuhteet: Säilytä komponentit viileässä, kuivassa ympäristössä suojassa suoralta UV-altistukselta. Pitkäaikainen ultraviolettisäteily voi vaikuttaa PVC-pohjaisten polymeerien iskunkestävyyteen ajan myötä.

▲

Huolto & Tarkastus

Tarkasta säännöllisesti O-renkaan tiiviste puristusliitoksen tai kemiallisen vaikutuksen varalta. Vaihda, jos havaitset halkeamia tai litistymiä.
Tarkista pultin kiristysmomentti vuosittain. Tärinä tai lämpösykli voi aiheuttaa mekaanisen puristimen asteittaista löystymistä.
Jos CPVC-satulaliitoksia käytetään kuumassa käytössä, tarkkaile värimuutoksia tai haurautta materiaalin hajoamisen varhaisina osoittimina.
Kun irrotat, vaihda kaikki tiivisteet ja O-renkaat sen sijaan, että käytät vanhoja tiivisteitä uudelleen vuotamattoman eheyden säilyttämiseksi.

Näitä satulaliitoksia käytetään kemian-, metallurgian, aurinkosähkö-, ydin-, litium-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto- ja teollisuusvedenkäsittelyteollisuudessa happo-alkalinesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen veden ja teollisuuden jätevesiputkistojen käsittelyyn.

DIN 8061/8062 ASTM SCH80 UV-kestävä (valitut laatuluokat) Kemikaaleja kestävä
