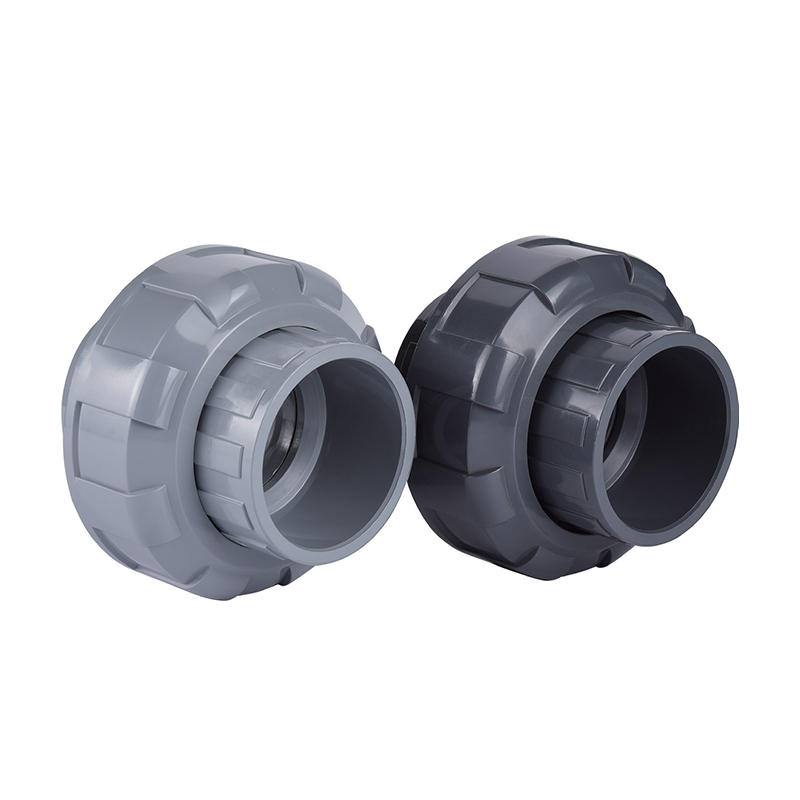

SCH8O/DIN UPVC/CPVC Ⅱ liitto

UPVC/CPVCⅡ-liitolla on ikääntymistä estäviä ominaisuuksia, jotka säilyttävät fyysisen ja kemiallisen suorituskyvyn ankarissakin olosuhteissa. Sen muotoilu mahdollistaa nopean ja helpon asennuksen ilman monimutkaisia työkaluja, mikä säästää aikaa ja kustannuksia.

Liitos tarjoaa poikkeuksellisen tiivistyskyvyn, estää tehokkaasti vuodot ja varmistaa järjestelmän vakauden ja turvallisuuden.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC-satulaliitos
Seuraava：SCH8O/DIN UPVC/CPVC Ⅰ Liitos

parametri hakemus Tekniset standardit

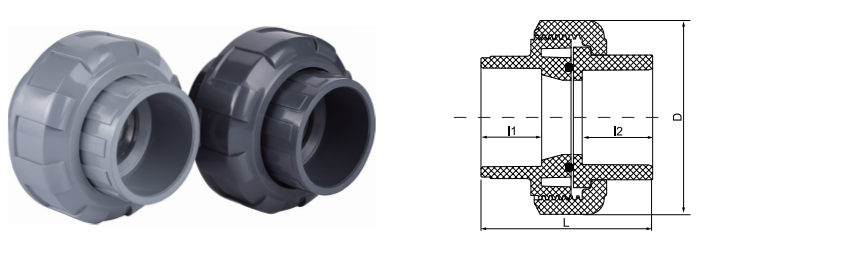

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · KOLMIOSAINEN UNIONIN

UPVC / CPVC Type II -liitto

Pistorasia tai kierre · EPDM/FKM-tiiviste · Kaksoisstandardi

SCH80/DIN UPVC/CPVC II Unioni on kriittinen komponentti, joka on suunniteltu teollisuuden kestomuoviputkijärjestelmien turvalliseen liittämiseen ja helppoon huoltoon. Tämä liitos on suunniteltu täyttämään sekä ASTM Schedule 80 että DIN-metriset standardit, ja siinä on kolmiosainen rakenne, joka mahdollistaa putkiosien irrottamisen ilman linjaa katkaisematta. UPVC (Plassoitumaton polyvinyylikloridi) -variantti tarjoaa kemiallisen kestävyyden yleiseen vedenkäsittelyyn ja syövyttävien nesteiden kuljetukseen, kun taas CPVC-versiota (kloorattu polyvinyylikloridi) käytetään erityisesti korkeampien lämpötilojen sovelluksiin ja aggressiiviseen kemialliseen käsittelyyn. Tarkkuuskoneistetut kierteet ja korkealaatuiset EPDM- tai FKM-O-renkaat varmistavat vuotamattoman tiivisteen nimellispaineolosuhteissa, joten se on vakiovalinta erittäin puhtaiden ja teollisuuden nesteiden käsittelyyn.

Dual Standard -yhteensopivuus

Saatavana SCH80 (ASTM)- ja DIN-spesifikaatioina, jotta ne voidaan integroida saumattomasti erilaisiin kansainvälisiin putkistokokoonpanoihin.

Materiaalin monipuolisuus

UPVC-vaihtoehdot ympäristön lämpötilassa syövyttäviä nesteitä varten ja CPVC korkean lämpötilan kemialliseen kestävyyteen 93 °C (200 °F) asti.

Järjestelmän ylläpidettävyys

Liitosrakenne mahdollistaa nopean venttiilien tai laitteiden vaihdon, mikä vähentää seisokkeja jatkuvassa käsittelyssä.

Kemiallinen inertia

Syövymätön termoplastinen materiaali estää ionien huuhtoutumisen ja säilyttää väliaineen puhtauden herkissä elektroniikka- tai lääkesovelluksissa.

Tekniset tiedot

Materiaalivaihtoehdot

UPVC (harmaa), CPVC (vaaleanharmaa/beige)

Paineluokitus

PN16 tai SCH80 (vaihtelee koon ja lämpötilan mukaan)

Yhteystyyppi

Pistorasia (Solvent Cement) tai kierre (NPT/PT)

Tiivistysmateriaali

EPDM tai FKM (Viton) O-renkaat

Standardien noudattaminen

ASTM D2467, ASTM F439, DIN 8063

▣

Puolijohteet ja elektroniikka

Ultrapuhtaan veden (UPW) ja elektroniikkalaatuisten kemikaalien kuljetus, jossa metallikontaminaatio on poistettava.

▣

Kemia ja metallurgia

Happojen, emästen ja suolojen kuljetus pinnoituslinjoissa, peittausprosesseissa ja kemikaalien annostelujärjestelmissä.

▣

Uusiutuva energia

Putket aurinkokennojen (PV) valmistukseen ja litiumioniakkujen elektrolyyttikäsittelyyn.

▣

Teollinen vedenkäsittely

Teollisuuden jäteveden käsittely, meriveden suolanpoisto ja juomaveden jakelu.

▣

Elintarvikkeet ja lääkkeet

Deionisoidun veden saniteettikuljetus ja CIP-ratkaisut.

Asennusohjeet

Liuotinhitsaus: Varmista, että putkien päät ovat neliömäisiä ja purseetut. Käytä sopivaa materiaalikohtaista pohjustetta ja liuotinsementtiä (UPVC vs. CPVC) molekyylisidoksen varmistamiseksi.
O-renkaan tarkastus: Varmista ennen kokoamista, että O-rengas on kunnolla paikoillaan urassaan ja että siinä ei ole roskia ohitusvuodon estämiseksi.
Käsien kiristys: Liittimet tulee yleensä kiristää käsin. Vältä liiallista kiristämistä jakoavaimilla, koska liiallinen voima voi aiheuttaa jännityshalkeilua termoplastisissa mutterin osissa.
Varastointiolosuhteet: Säilytä viileässä, kuivassa ympäristössä poissa suoralta UV-altistukselta estääksesi polymeerirakenteen pitkäaikaisen hajoamisen.
Lämpölaajeneminen: Käytettäessä korkean lämpötilan CPVC-linjoissa varmista, että putkijärjestelmä sisältää riittävät laajennussilmukat estämään liitosliitosten mekaanisen rasituksen.

Huolto & Tarkastus

Tarkista säännöllisin väliajoin, ettei liitosmutterissa ole merkkejä virumisesta tai halkeilusta, erityisesti korkeakiertoisissa lämpösovelluksissa.
Vaihda O-renkaat purkamisen aikana. Puristettujen tai vanhentuneiden tiivisteiden uudelleenkäyttö vaarantaa vuotojen eheyden.
Kuumakemikaalihuollon CPVC-liitännät on tarkastettava vuosittain värin muutosten tai pinnan pehmenemisen varalta kemiallisen vaikutuksen merkkinä.
Älä käytä öljypohjaisia voiteluaineita kierteisiin tai O-renkaisiin. Käytä vain kestomuoveille hyväksyttyjä silikonipohjaisia tai PTFE-voiteluaineita.
Kun liität uudelleen huollon jälkeen, varmista, että kierteet ovat puhtaat ja ehjät. Ristikierre johtaa välittömään tiivisteen rikkoutumiseen.

Näitä liittoja käytetään laajalti kemian-, metallurgian, aurinkosähkön, ydinvoiman, litiumin, elektronisten puolijohteiden, elintarvike-, lääke-, auto- ja teollisuuden vedenkäsittelyteollisuudessa happo-alkalinesteiden, erittäin puhtaan veden, juomaveden, elektroniikkalaatuisen veden ja teollisuuden jätevesiputkistojen käsittelyyn.
