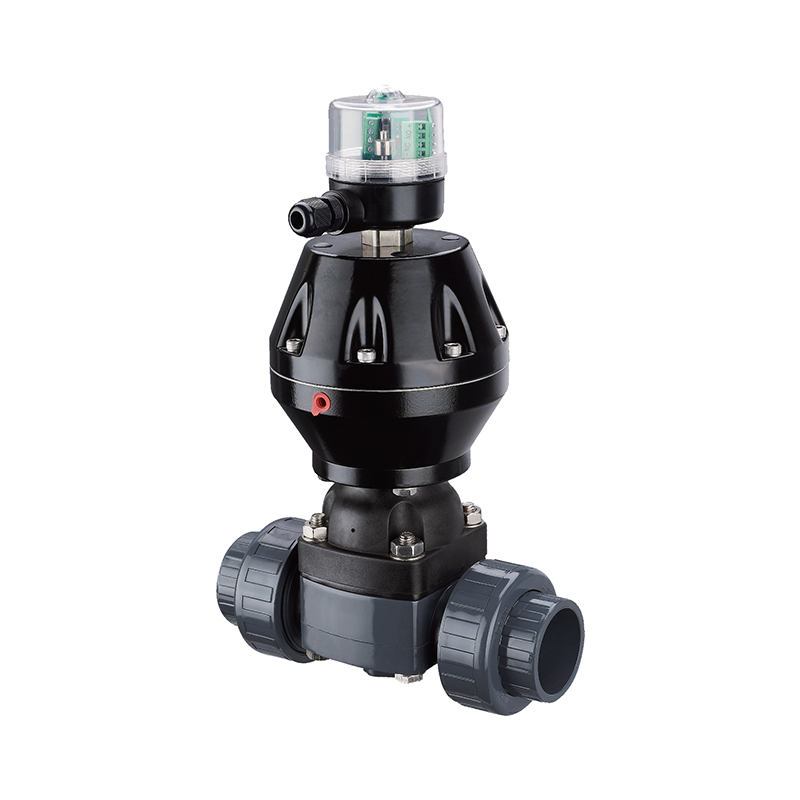

SCH8O/DIN pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili

Pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili on valmistettu UPVC-materiaalista, joka tarjoaa korroosionkestävyyden ja kevyet ominaisuudet. Kaksoiskäyttöinen pneumaattisesti toimiva venttiili on erittäin joustava ja luotettava. Se toimii pneumaattisen voiman ja kalvon nostoliikkeen perusteella. Säätämällä ilmalähdettä muuttamaan ilmakammion painetta, kalvo liikkuu ylös ja alas, mikä mahdollistaa venttiilin avaamisen ja sulkemisen. Sitä käytetään yleisesti sovelluksissa, jotka vaativat korroosionkestävyyttä ja nesteenhallintaa, kuten kemian-, lääke- ja elintarviketeollisuudessa. Venttiilin rakenne on yksinkertainen, huoltokustannukset ovat alhaiset ja huoltovälit ovat pitkiä. Sen tarkka virtaussäätö tekee siitä sopivan erilaisille nestemäisille väliaineille.

Ota yhteyttä

Edellinen：SCH8O/DIN Pneumaattinen UPVC-laippakalvoventtiili
Seuraava：SCH8O/DIN UPVC/CPVC sähköinen läppäventtiili

parametri hakemus Tekniset standardit

Pneumaattisen UPVC-kaksireittikalvoventtiilin ominaisuus on, että kalvo erottaa alemman venttiilirungon sisäontelon ylemmän venttiilin kannen sisäontelosta, joten venttiilin kara, venttiililevy ja muut kalvon yläpuolella sijaitsevat osat eivät ole syöpyneet väliaineesta ja tiivisteen tiivisterakenne on jätetty pois, väliainetta ei tapahdu. Sisäontelon väliseinä on kumista tai muovista valmistettu kalvo, jossa on pehmeä tiiviste ja jolla on hyvä tiivistyskyky.

EI	Nimi	Materiaali
1	Runko	UPVC
2	Kalvo	EPDM
2a	Kopioi	EPDM
3	Disc	NILO
4	Kansi	UPVC
5	Varsi	2Cr13
6	Varsi nut	HPb59-1
7	Sylinteri	Alumiiniseos
8	Cap	Muovia

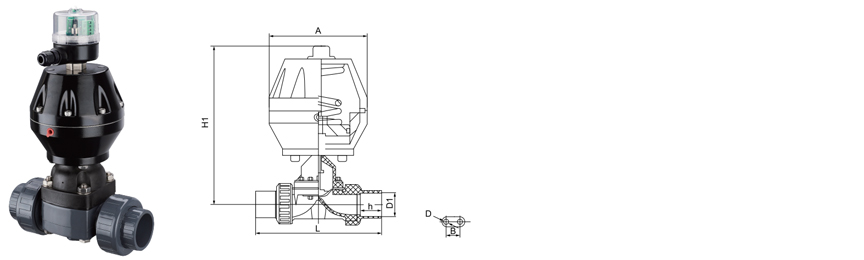

KOKO/NIM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Koko (mm) standardi	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Viite	H1	195	200	210	228	240	290
	Viite	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · KALVO · DUAL DRIVE

Pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili

Padotyyppi · Pakkaukseton · Tandem-käyttö · PN10

SCH8O/DIN Pneumatic UPVC Double Driven Kalvo Valve on pneumaattisesti toimiva sulkuventtiili teollisuuden putkistojärjestelmiin, jotka käsittelevät syövyttäviä nesteitä, erittäin puhdasta vettä ja jätevettä. Joustava kalvo, joka on kiinnitetty rungon ja konepellin väliin, muodostaa ainoan liikkuvan esteen, joten materiaali ei kosketa vartta, toimilaitetta tai ilmakehää. Kaksoiskäyttöinen konfiguraatio käyttää kahta pneumaattista käyttöyksikköä jaetussa karassa, mikä mahdollistaa kahden venttiilirungon ohjaamisen yhdestä ohjaussignaalista synkronoidulla iskulla. UPVC-runko antaa kemiallisen kestävyyden happo-, alkali- ja suolapalvelussa. Padon geometria tarjoaa suoran läpikulkureitin auki ollessaan ja sulkeutuu positiivisesti suspendoituneita kiintoaineita vastaan.

DN15–DN100 Nimellinen koko

PN10 Paineluokka

0-60 °C UPVC palvelu

4-6 bar Ilmansyöttö

Pakkaukseton rakentaminen

Kalvo eristää varren ja toimilaitteen väliaineesta. Siinä ei ole dynaamista karan tiivistettä, joten tiivisteen läpi kulkevat hajapäästöt poistetaan suunnittelulla sen sijaan, että niitä valvottaisiin kunnossapidolla.

Kaksoisveto yhdellä varrella

Kahdella pneumaattisella käyttöyksiköllä on yhteinen varsi, jotka ohjaavat parillisia venttiilirunkoja yhdestä ohjaussignaalista. Isku on synkronoitu mekaanisesti, joten parilliset eristyspisteet avautuvat ja sulkeutuvat toisiaan ilman erillistä logiikkaa.

Kiinteiden aineiden sietokyky suljettaessa

Padon geometria sulkeutuu suspendoituneita hiukkasia vastaan sen sijaan, että se jää pallon ja istuimen väliin. Tämä tekee suunnittelusta toimivan lietteen viereisessä työskentelyssä, jossa lähietäisyydellä olevat istuimet voisivat naarmuuntua tai juuttua.

Kenttä vaihdettava kalvo

Kalvo on huollettavissa oleva kulutusosa, joka voidaan vaihtaa ilman rungon irrottamista putkistosta. Sammutusalue rajoittuu linjan eristämiseen ja konepellin poistamiseen.

Venttiilin rakenne

Rungon materiaali UPVC

Vartalotyyppi Padotyyppinen, suora

Kalvovaihtoehdot EPDM · PTFE-pinnoitettu EPDM · FKM

Yhteys Pistorasia · Laipallinen DIN PN10 · Kierre

Suunnitteluviite DIN EN 16139 · ISO 21787 · ASTM D1784

Käyttö ja ohjaus

Aseman konfigurointi Kaksoisvetoiset tandemyksiköt

Ilmansyöttö 4-6 bar, filtered and dry

Toiminto Normaalisti suljettu · Normaalisti auki · Kaksitoiminen

Ohjausliittymä Solenoidiventtiili, 3/2 tai 5/2 tie

Palaute Asennon rajakytkimet valinnainen

Tarvikkeet Ilmansuodattimen säädin · Manuaalinen ohitus

Kalvon valintamatriisi

Diaphragm Median soveltuvuus Lämpötila katto Pyörän elämä

EPDM Hapot, emäkset, suolat, juomavesi, jätevesi 60 °C Korkea

PTFE-pinnoitettu EPDM Vahvat hapot, liuottimet, erittäin puhtaat aineet 60 °C Kohtalainen

FKM Hapettavat aineet, hiilivedyt, klooratut aineet 60 °C Kohtalainen

Kalvon valinta on vahvistettava prosessiväliaineen, pitoisuuden ja käyttölämpötilan suhteen ennen tilauksen vapauttamista. Runkomateriaalikatto määrää kokoonpanon luokituksen.

Toimialan kattavuus ja prosessimedia

Kemia ja metallurgia Hapon ja alkalin siirto, annostelulinjat, peittauspiirit, reagenssisyöttö

Aurinkosähkö ja litium Etsauskylvyn kierto, elektrolyytin siirto, suolavesi ja reagenssikäsittely

Ydinvoiman ja voiman apuyksikkö Ylimääräiset jäähdytyssilmukat, demineralisoitu vesi, kemikaalien ruiskutuslinjat

Elektroninen puolijohde Ultrapuhdas vedenjakelu, elektroninen vesi, märkäpenkkisyöttö

Elintarvikkeet ja lääkkeet Juomavesi, puhdistettu vesi, CIP-syöttö- ja paluusilmukat

Auto- ja teollisuusvesi Osien pesu, maalikierto, teollisuusjätevesien neutralointi

Käyttöönottovaatimukset

Varmista rungon liitostyyppi, nimelliskoko ja kalvon materiaali putkiston isometrisesti ennen toimituksen vapauttamista.
Tarkista ilmansyöttöpaine toimilaitteen tuloaukossa virtausolosuhteissa; ilmoitettu alue on 4-6 bar venttiilissä.
Asenna venttiilin kara pystysuoraan mahdollisuuksien mukaan ja varmista padon suuntaus suhteessa virtaussuuntaan.
Pyöritä parikappaleita pneumaattisesti täyden iskun läpi ja vahvista jaetun varren synkronoitu liike.
Aseta solenoidiventtiilin toiminta ja varmista, että vika-asento vastaa laitoksen turvallisuusvaatimuksia.
Merkitse kalvon asennuspäivämäärä huoltolappuun käyttöiän seurantaa varten.

Sovellusrajat

UPVC-korin huoltokatto on 60°C. Älä ylitä tätä arvoa, vaikka kalvon arvo näyttäisi korkeammalta.
Paineluokitus on PN10 ympäristön lämpötilassa; laskea julkaistun paine-lämpötila-käyrän mukaan.
Ei tarkoitettu höyrykäyttöön tai nopeaan lämpökiertoon.
Älä käytä väkevien hapettavien happojen, kuten yli 15 % typpihapon kanssa UPVC-rungossa.
Ilmansyöttö must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Älä käytä toimilaitetta yli nimellisiskun; yliliike puristaa kalvoa patoa vasten ja lyhentää käyttöikää.
Ulkoasennus vaatii rungon UV-stabiloinnin tai ulkoisen suojapinnoitteen.

Hankinta- ja suunnittelukysymykset

Mitä kaksoiskäyttöinen konfiguraatio tarkoittaa käytännössä?

Kaksi pneumaattista käyttöyksikköä on asennettu yhteiseen karaan ja toimivat yhdessä ohjaten kahta kalvoventtiilirunkoa yhdestä ohjaussignaalista. Tätä käytetään silloin, kun parillisten eristyspisteiden on avauduttava tai sulkeuduttava synkronoidusti, kuten silmukan syöttö- ja paluuhaaroissa, tai joissa tarvitaan redundanttia sulkemista yhdellä prosessilinjalla.

Mitä tietoja tarvitaan tarjouksen tekemiseen?

Ilmoita nimelliskoko, rungon liitäntätyyppi, kalvomateriaali, ilmansyöttöpaine, vaadittu vika-asento (normaalisti suljettu, normaalisti auki tai kaksitoiminen), prosessiväliaine ja pitoisuus, käyttölämpötila ja se, käyttääkö kaksoiskäyttöinen järjestely kahta erillistä linjaa vai kahta pistettä samalla linjalla. Kaupallista arviointia varten vaaditaan määrä ja toimitusaikataulu.

Kuinka usein kalvo pitää vaihtaa?

Vaihtovälit riippuvat jaksotiheydestä, väliaineen aggressiivisuudesta ja käyttölämpötilasta. Jatkuvassa kemikaalien annostelukäytössä suunniteltu vaihtoväli asetetaan tyypillisesti tietyn kalvoyhdisteen syklin kestotiedoista. Kalvo tulee tarkastaa jokaisessa määräaikaisessa huoltoikkunassa jaksojen lukumäärästä riippumatta ja vaihtaa, jos padon kohdalla on näkyvää muodonmuutosta, turvotusta tai tiivistyksen menetystä.

Toimitetaanko materiaali- ja testitodistukset?

Standardien DIN EN 16139, ISO 21787 ja ASTM D1784 mukaiset vaatimustenmukaisuustodistukset myönnetään vakiona. Erätason materiaaliraportit, vaipan ja sinettien testipöytäkirjat sekä toimilaitteen toiminnan testiarkit ovat saatavilla pyynnöstä projektidokumentaatiopaketeista.

Voidaanko venttiili toimittaa liete- tai kiintoainepitoisille aineille?

Padotyyppinen kalvorakenne sietää suspendoituneita kiinteitä aineita paremmin kuin pallo- tai perhosmallit, koska sulkeminen ei riipu lähietäisyydestä. Hankaavat kiinteät aineet kuitenkin nopeuttavat kalvon kulumista. Määritä materiaalille, jossa on paljon hankaavaa ainetta, vahvistettu kalvoseos ja lyhennä suunniteltua vaihtoväliä. Kysy tehtaalta hiukkaskokojakaumaa ja kiintoainepitoisuutta saadaksesi erityissuosituksen.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

UPVC- ja CPVC-venttiilit: parempi virtauksen hallinta kemi...
Nov 03,2026
Ensimmäinen merkki kemikaalilinjan hallinnan menettämisestä on harvoin putken halkeama. Se on venttiili, joka edelleen kääntyy, mutta ei enää sulkeudu, tai kahva, joka tarvitsee nyt kaksi kättä liikkuaksee...
lue lisää
Miten CPVC-liitosten valmistajat varmistavat laadun: prose...
Oct 30,2026
Kloorattu polyvinyylikloridi (CPVC) -liitos, joka läpäisee silmämääräisen tarkastuksen, voi silti epäonnistua ensimmäisellä kuumalla kemiallisella linjalla, jos seos hajoaa muovauksen aikana, jos hylsyn syvyys on a...
lue lisää
Kierteitetyt vs. hylsyluettelon 80 CPVC-liittimet: mikä ni...
Oct 28,2026
Kierre tai kanta: kaksi tapaa liittyä aikatauluun 80 CPVC Kysymys tulee yleensä esille sen, kun putken tiedot on jo tulos jälkeen. Laitosinsinööri tai kunnossapidon valvoja hallitsee Schedule 80 CPVC:n sen ke...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili Alan tuntemus

Kuinka valita pneumaattiset UPVC-kalvoventtiilit kemian- ja ympäristönsuojeluteollisuudessa?

Pneumaattisia UPVC-kaksoiskäyttöisiä kalvoventtiilejä käytetään laajalti kemianteollisuudessa, ympäristönsuojelussa ja monilla korkean kysynnän aloilla niiden erinomaisen korroosionkestävyyden, luotettavan tiivistyksen ja keveyden ansiosta. Seuraavat ovat eri toimialojen valintapisteet ja tyypilliset skenaarioanalyysit:

1. Turvallinen juomavesi ja juomavesi
Valintapisteet: Venttiilin rungon on täytettävä elintarvikelaatuiset hygieniastandardit (kuten FDA, NSF-sertifiointi), jotta varmistetaan, ettei raskasmetallisaostu. kaksikäyttöinen rakenne voi estää keskimääräisen takaisinvirtauksen saastumisen.
Käyttöskenaariot: vesilaitoksen desinfiointijärjestelmä, puhtaan veden jakeluputkisto, yhteisön vesihuoltoverkko.

2. Metallurgiateollisuus (Metallurgia)
Valintakohdat: UPVC:n on kestettävä hapan/emäksinen sulatusjätevesi (kuten rikkihappo, fluorivetyhappoväliaine); pneumaattinen käyttö soveltuu korkean lämpötilan työpajaprosessien kauko-ohjaukseen.
Käyttöskenaariot: peittauslinjan jätenesteen käsittely, sähköpinnoitus jäteveden poisto, sulatusjäähdytysveden kiertojärjestelmä.

3. Aurinkosähkö ja elektroninen puolijohde
Valintapisteet: Erittäin korkeat puhtausvaatimukset, venttiilit eivät saa pudota hiukkasista; UPVC:n fluorivetyhapon kestävyys soveltuu kiekkojen puhdistusprosesseihin.
Sovellusskenaariot: aurinkosähköinen piihappoetsausjätteen hallinta, puolijohteiden ultrapuhdas vesikuljetus, piirilevyjen etsauslinja.

4. Ydinvoima
Valintapisteet: Säteilynkestävän materiaalin testi on läpäistävä; kaksoiskäyttörakenne varmistaa ydinjätteen nesteen vuotamisen, ja pneumaattiset toimilaitteet vaativat räjähdyssuojatun sertifikaatin.
Sovellusskenaariot: matala-aktiivinen jätevesien käsittely, jäähdytysnesteputket, ydinpolttoaineen jälleenkäsittelyjärjestelmät.

5. Lääketiede
Valintakohdat: Venttiilin rungon sisäseinämä on sileä eikä siinä ole kuolleita kulmia mikrobien kasvun estämiseksi; UPVC on yhteensopiva etanolin, natriumkloridin ja muiden aineiden kanssa.
Käyttöskenaariot: farmaseuttinen puhdistettu vesijärjestelmä, aseptinen täyttölinja, CIP (puhdistus paikalla) -putkisto.

6. Teollinen vedenkäsittely ja jätevesi
Valintapisteet: Klooria, runsaasti suolaa tai orgaanisia liuottimia sisältävälle jätevedelle on valittava paksunnettu UPVC-venttiilirunko; pneumaattinen ohjaus voidaan liittää PLC:hen automaattisen annostelun saavuttamiseksi.
Sovellusskenaariot: rikinpoisto jätevedet voimalaitoksissa, neutralointisäiliöt petrokemian laitoksissa ja väriainejätevesipäästöt paino- ja värjäysteollisuudessa.

Yleisiä valintaehdotuksia
Syövyttävä aine: Varmista UPVC:n kemiallinen kestävyys (kuten suolahappo, natriumhypokloriitti jne.);
Hiukkaspitoisuus: On suositeltavaa lisätä venttiilin ontelon huuhtelutoiminto korkean kiintoainepitoisuuden nesteille;
Automaatiovaatimukset: Aseta etusijalle älykkäiden asennoittimien käyttö mukautuaksesi DCS/SCADA-järjestelmäintegraatioon.
