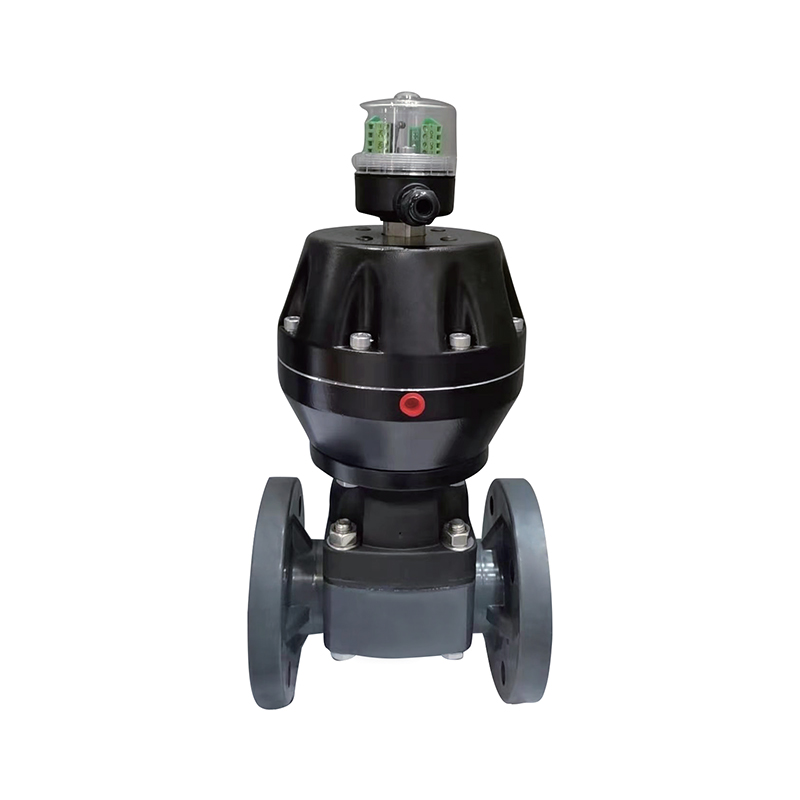

SCH8O/DIN Pneumaattinen UPVC-laippakalvoventtiili

Pneumaattinen UPVC-laippakalvoventtiili on valmistettu UPVC-materiaalista, joka kestää vahvoja happoja ja emäksiä eikä ruostu tai hilseile, joten se soveltuu erilaisten syövyttävien väliaineiden käsittelyyn. Venttiilin runko on rakenteeltaan kompakti, kevyt ja helppo asentaa ja huoltaa, mikä vähentää putkiston kuormitusta. Kalvorakenne varmistaa tiiviin tiiviyden, estää tehokkaasti väliainevuodot ja varmistaa järjestelmän turvallisen ja vakaan toiminnan. Pneumaattinen ohjaus mahdollistaa nopean kytkennän, herkän toiminnan sekä helpon kauko-ohjauksen ja automatisoinnin. Materiaali on kansallisten hygieniastandardien mukainen, joten se soveltuu korkeaa hygieniastandardia vaativiin elintarvike- ja lääkesovelluksiin.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC Labcock-palloventtiili
Seuraava：SCH8O/DIN pneumaattinen UPVC-kaksoiskäyttöinen kalvoventtiili

parametri hakemus Tekniset standardit

Siinä on korroosionkestävä venttiilirunko ja korroosionkestävä kalvo, ei tiivistepesän rakennetta, kuristuselementti on elastinen kalvo ja venttiilirungon virtauskanava on sileä. Siksi pneumaattisen kalvokalvoventtiilin etuna on alhainen jännitys, suuri virtaus, ei ulkoista vuotoa, mukavuus, luotettavuus sekä tulipalon ja räjähdyksen esto. Se on laajalti sovellettavissa heikkoon happoon, heikkoon alkaliin, heikkoon korroosioon, korkeaan viskositeettiin, sisältää hiukkasia ja virtauksen säätelyä kuiduilla ja myrkyllisillä ja saastumattomilla aineilla.

EI	Nimi	Materiaali
1	Runko	UPVC
2	Kansi	UPVC
3	Kalvo	EPDM F46
4	Disc	UPVC
5	Sylinteri	Alumiiniseos
6	Mäntä	Alumiiniseos
7	Varsi	Ruostumaton teräs 304 / 45#
8	Yhteystila	Laippa

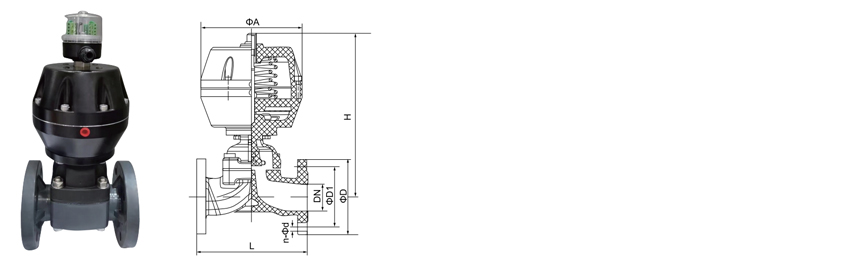

KOKO/NIM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Venttiilin paino (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMAATTINEN · LAIPPA

Pneumaattinen UPVC-laippakalvoventtiili

Padotyyppi · Pakkaukseton · Laipallinen DIN PN10 · PN10 mitoitettu

SCH8O/DIN pneumaattinen UPVC-laippakalvoventtiili on pneumaattisesti toimiva sulkuventtiili teollisuusputkiin, jotka käsittelevät syövyttäviä nesteitä, erittäin puhdasta vettä ja jätevettä. Runko on pehmittämätöntä polyvinyylikloridia, jonka laipalliset päät on porattu DIN PN10 -standardin mukaisesti, mikä mahdollistaa suoran pultauksen vakiolaipallisiin putkiin ilman adaptereita. Joustava kalvo, joka on kiinnitetty rungon ja konepellin väliin, muodostaa ainoan liikkuvan esteen, joten prosessiväliaine ei kosketa karaa, toimilaitetta tai ilmakehää. Koska dynaamista varren tiivistettä ei ole, muotoilu poistaa tiivisteen vuotoreitit. Padon geometria antaa suoran läpivirtausreitin auki ollessaan ja sulkeutuu positiivisesti suspendoituneita kiintoaineita vastaan. Venttiili toimitetaan OEM-integraatioon, EPC-hankintoihin ja laitosautomaatioprojekteihin, jotka edellyttävät laipallista termoplastista eristystä pneumaattisella ohjauksella.

DN15–DN100 Nimellinen koko

PN10 Paineluokka

0-60 °C UPVC palvelu

4-6 bar Ilmansyöttö

Integroitu laipallinen runko

Laipat on muotoiltu osaksi runkoa, ei kierteitetty. Tämä poistaa kierreliitoksen painerajalta ja sopii suoraan DIN PN10 -poraukseen.

Pakkaukseton tiiviste

Kalvo erottaa väliaineen varresta ja toimilaitteesta. Tiivisteholkkia ei ole, joten hajapäästöjen hallinta riippuu kalvosta eikä laipan säädöstä.

Kiinteiden aineiden sietokyky

Padon sulkeminen painaa kalvoa kohotettua istuinta vasten sen sijaan, että se kerää hiukkasia tiiviiseen rakoon, joten suspendoituneet kiinteät aineet eivät estä sulkeutumista.

Vaihdettava kalvo

Kalvo on huoltokuluva osa. Se korvataan poistamalla konepelti, kun runko pysyy pultattuina linjaan, mikä rajoittaa sammutuksen linjan eristämiseen.

Venttiilin rakenne

Rungon materiaali UPVC, ASTM D1784

Vartalotyyppi Padotyyppinen, suora

Lopeta yhteys Integroitu laippa, DIN PN10, DIN 2501

Kasvotusten DIN EN 558 -sarja 1

Kalvovaihtoehdot EPDM · PTFE-pinnoitettu EPDM · FKM

Suunnitteluviite DIN EN 16139 · ISO 21787

Käyttö ja ohjaus

Toimilaitteen tyyppi Pneumaattinen, mäntä- tai kalvotyyppinen

Ilmansyöttö 4-6 bar, filtered and dry

Toiminto Normaalisti suljettu · Normaalisti auki · Kaksitoiminen

Ohjausliittymä Solenoidiventtiili, 3/2 tai 5/2 tie

Palaute Asennon rajakytkimet valinnainen

Tarvikkeet Ilmansuodattimen säädin · Manuaalinen ohitus

Kalvon valintamatriisi

Kalvo Median soveltuvuus Lämpötila katto Syklin käyttöiän viite

EPDM Hapot, emäkset, suolat, juomavesi, jätevesi 60 °C Korkea

PTFE-pinnoitettu EPDM Vahvat hapot, liuottimet, erittäin puhtaat aineet 60 °C Kohtalainen

FKM Hapettavat aineet, hiilivedyt, klooratut aineet 60 °C Kohtalainen

Kalvon valinta on vahvistettava prosessiväliaineen, pitoisuuden ja käyttölämpötilan suhteen ennen tilauksen vapauttamista. UPVC-rungon katto määrää kokoonpanon luokituksen.

Toimialan kattavuus ja prosessimedia

Kemia ja metallurgia Hapon ja alkalin siirto, annostelulinjat, peittauspiirit, reagenssisyöttö

Aurinkosähkö ja litium Etsauskylvyn kierto, elektrolyytin siirto, suolavesi ja reagenssikäsittely

Ydinvoiman ja voiman apuyksikkö Ylimääräiset jäähdytyssilmukat, demineralisoitu vesi, kemikaalien ruiskutuslinjat

Elektroninen puolijohde Ultrapuhdas vedenjakelu, elektroninen vesi, märkäpenkkisyöttö

Elintarvikkeet ja lääkkeet Juomavesi, puhdistettu vesi, CIP-syöttö- ja paluusilmukat

Auto- ja teollisuusvesi Osien pesu, maalikierto, teollisuusjätevesien neutralointi

Käyttöönottovaatimukset

Vahvista laipan porauskuvio, nimelliskoko ja kalvon materiaali putkiston isometrisesti ennen toimituksen vapauttamista.
Käytä kokopintaisia tiivisteitä molemmissa laippapinnoissa ja kiristä pultteja poikkikuviossa tietylle nimelliskoolle ilmoitettuun arvoon.
Tarkista ilmansyöttöpaine toimilaitteen tuloaukossa virtausolosuhteissa; ilmoitettu alue on 4-6 bar venttiilissä.
Asenna venttiilin kara pystysuoraan mahdollisuuksien mukaan ja varmista padon suuntaus suhteessa virtaussuuntaan.
Suorita täysi auki-kiinni-isku pneumaattisesti ja varmista, että vika-asento vastaa laitoksen turvallisuusvaatimuksia.
Merkitse kalvon asennuspäivämäärä huoltolappuun käyttöiän seurantaa varten.

Sovellusrajat

UPVC-korin huoltokatto on 60°C. Älä ylitä tätä arvoa, vaikka kalvon arvo näyttäisi korkeammalta.
Paineluokitus on PN10 ympäristön lämpötilassa; laskea julkaistun paine-lämpötila-käyrän mukaan.
Ei tarkoitettu höyrykäyttöön tai nopeaan lämpökiertoon.
Älä käytä väkevien hapettavien happojen, kuten yli 15 % typpihapon kanssa UPVC-rungossa.
Ilmansyöttö must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Määritellyn arvon ylittävä laippapultin vääntömomentti voi murtaa kestomuovisen rungon, erityisesti DN80:ssa ja sitä korkeammissa.
Ulkoasennus vaatii rungon UV-stabiloinnin tai ulkoisen suojapinnoitteen.

Hankinta- ja suunnittelukysymykset

Mitä laippastandardia tässä venttiilissä käytetään?

Runko toimitetaan integroiduilla laipoilla, jotka on porattu DIN 2501 PN10 mukaan. Tämä kattaa yhteisen eurooppalaisen ja metrinen putkistostandardin. Vahvista liitäntälaipan standardi olemassa olevasta linjasta ennen tilauksen vapauttamista; ANSI-poraus ei ole vakio tässä kokoonpanossa ja vaatisi erillisen järjestelyn.

Mitä tietoja tarvitaan tarjouksen tekemiseen?

Ilmoita nimelliskoko, kalvomateriaali, ilmansyöttöpaine, vaadittu vikakohta, prosessiväliaine ja pitoisuus, käyttölämpötila ja liitäntälaipan standardi. Kaupallista arviointia varten vaaditaan määrä ja toimitusaikataulu. Jos venttiili korvaa olemassa olevan yksikön, nykyisen venttiilin pintamitta ja pulttiympyrä on ilmoitettava.

Kuinka usein kalvo pitää vaihtaa?

Vaihtovälit riippuvat jaksotiheydestä, väliaineen aggressiivisuudesta ja käyttölämpötilasta. Jatkuvassa kemikaalien annostelukäytössä suunniteltu vaihtoväli asetetaan tietyn kalvoyhdisteen syklin kestotiedoista. Kalvo tulee tarkastaa jokaisessa määräaikaisessa huoltoikkunassa jaksojen lukumäärästä riippumatta ja vaihtaa, jos padon kohdalla on näkyvää muodonmuutosta, turvotusta tai tiivistyksen menetystä.

Toimitetaanko materiaali- ja testitodistukset?

Vaatimustenmukaisuustodistukset, jotka viittaavat standardeihin DIN EN 16139, ISO 21787 ja ASTM D1784, myönnetään vakiona. Erätason materiaaliraportit, vaipan ja sinettien testipöytäkirjat sekä toimilaitteen toiminnan testiarkit ovat saatavilla pyynnöstä projektidokumentaatiopaketeista.

Voidaanko venttiili toimittaa liete- tai kiintoainepitoisille aineille?

Padotyyppinen kalvorakenne sietää suspendoituneita kiinteitä aineita paremmin kuin pallo- tai perhosmallit, koska sulkeminen ei riipu lähietäisyydestä. Hankaavat kiinteät aineet nopeuttavat kalvon kulumista, joten vahvistettu seos ja lyhyempi suunniteltu vaihtoväli tulee määrittää. Kysy tehtaalta hiukkaskokojakaumaa ja kiintoainepitoisuutta saadaksesi erityissuosituksen.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN Pneumaattinen UPVC-laippakalvoventtiili Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN Pneumaattinen UPVC-laippakalvoventtiili Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

UPVC- ja CPVC-venttiilit: parempi virtauksen hallinta kemi...
Nov 03,2026
Ensimmäinen merkki kemikaalilinjan hallinnan menettämisestä on harvoin putken halkeama. Se on venttiili, joka edelleen kääntyy, mutta ei enää sulkeudu, tai kahva, joka tarvitsee nyt kaksi kättä liikkuaksee...
lue lisää
Miten CPVC-liitosten valmistajat varmistavat laadun: prose...
Oct 30,2026
Kloorattu polyvinyylikloridi (CPVC) -liitos, joka läpäisee silmämääräisen tarkastuksen, voi silti epäonnistua ensimmäisellä kuumalla kemiallisella linjalla, jos seos hajoaa muovauksen aikana, jos hylsyn syvyys on a...
lue lisää
Kierteitetyt vs. hylsyluettelon 80 CPVC-liittimet: mikä ni...
Oct 28,2026
Kierre tai kanta: kaksi tapaa liittyä aikatauluun 80 CPVC Kysymys tulee yleensä esille sen, kun putken tiedot on jo tulos jälkeen. Laitosinsinööri tai kunnossapidon valvoja hallitsee Schedule 80 CPVC:n sen ke...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN Pneumaattinen UPVC-laippakalvoventtiili Alan tuntemus

Pneumaattinen UPVC-laippakalvoventtiili vs muut venttiilit: nesteen ohjauksen edut avaintoimialoilla

Teollisissa nesteensäätöjärjestelmissä pneumaattiset UPVC-laippakalvoventtiilit ovat osoittaneet merkittäviä etuja monilla avainalueilla ainutlaatuisen rakenteensa ja materiaaliominaisuuksiensa ansiosta, erityisesti syövyttävissä aineissa, korkeissa puhtausvaatimuksissa ja ankarissa työoloissa. Sitä vastoin perinteisissä venttiileissä (kuten palloventtiileissä, läppäventtiileissä, luistiventtiileissä jne.) voi olla puutteita tiivistys-, korroosionkestävyys- tai huoltokustannuksissa. Seuraavassa on vertailu sen tärkeimmistä eduista ja sovelluksista eri teollisuudenaloilla:

1. Turvallinen juomavesi ja juomavesi
Edut: UPVC-materiaali on myrkytöntä ja täyttää hygieniastandardit. Kalvorakenne estää väliaineen ja metalliosien välisen kosketuksen sekundaarikontaminaation välttämiseksi.

Vertailu: Metalliventtiilit ovat alttiita ruostumaan, fluorivuoratut venttiilit ovat kalliita ja UPVC-kalvoventtiilit ovat sekä taloudellisia että turvallisia.

2. Metallurgia
Edut: Kestää happoja, emäksiä ja syövyttäviä kemiallisia aineita (kuten galvanointinesteet ja peittausjätevesi), UPVC-venttiilirungon korroosionkestävyys on paljon parempi kuin tavallisten hiiliteräsventtiilien.
Vertailu: Hiukkaset kuluttavat helposti palloventtiilin istukkaa, ja kalvoventtiilissä on kuollut kulmarakenne, joka kestää epäpuhtauksia sisältäviä nesteitä.

3. Aurinkosähkö ja elektroninen puolijohde
Edut: Erittäin puhtaan nesteen ohjaus, ei metalli-ionien saostumisen riskiä ja pneumaattinen käyttö, joka estää voiteluöljyn saastumisen.
Vertailu: Läppäventtiileillä on huono tiivistyskyky, ja UPVC-kalvoventtiilit sopivat paremmin erittäin puhtaan veden ja kemikaalien jakelujärjestelmiin.

4. Ydinvoima
Edut: Tiukat vuodonestovaatimukset, kalvoventtiilin kaksikerroksinen tiivisterakenne kestää radioaktiivisia väliaineita ja UPVC kestää säteilyn ikääntymistä.
Vertailu: Luistiventtiilin tiiviste on alttiina vuotoille, ja kalvoventtiilit ovat turvallisempia huoltaa.

5. Lääketiede
Edut: Täyttää GMP-standardit, venttiilirungon sisäseinä on sileä ja jäänteetön ja sopii steriileille nesteille (kuten nestemäisille lääkkeille, injektiovedelle).
Vertailu: Perinteisissä venttiileissä on monia kuolleita kulmia puhdistusta varten, ja kalvoventtiilit voidaan puhdistaa verkossa CIP/SIP:llä.

6. Teollinen vedenkäsittely ja jätevesi
Edut: Kestää vahvoja hapettimia, kuten klooria ja otsonia, laippaliitos varmistaa tiiviyden korkeassa paineessa, sopii jäteveden käsittelyyn ja RO-järjestelmiin.
Vertailu: Läppäventtiilejä käytetään yleisesti alhaisessa paineessa ja suuressa virtauksessa, mutta kalvoventtiileillä on pidempi käyttöikä syövyttävissä aineissa.

Yhteenveto tärkeimmistä eduista
Nolla vuoto: Kalvorakenne eristää väliaineen ja venttiilin varren kokonaan vuotoriskin poistamiseksi.
Korroosionkestävyyden kuningas: UPVC-venttiilirunko on luotettavampi kuin metalliventtiilit happo-, alkali- ja suolaympäristöissä.
Vähäinen huolto: Ei monimutkaista mekaanista rakennetta, vain kalvo on vaihdettava säännöllisesti seisokkien kustannusten vähentämiseksi.
Puhdas ja turvallinen: Ei saastumista, ei kuolleita kulmia, täyttää korkeat puhtaus- ja sanitaatiovaatimukset.
