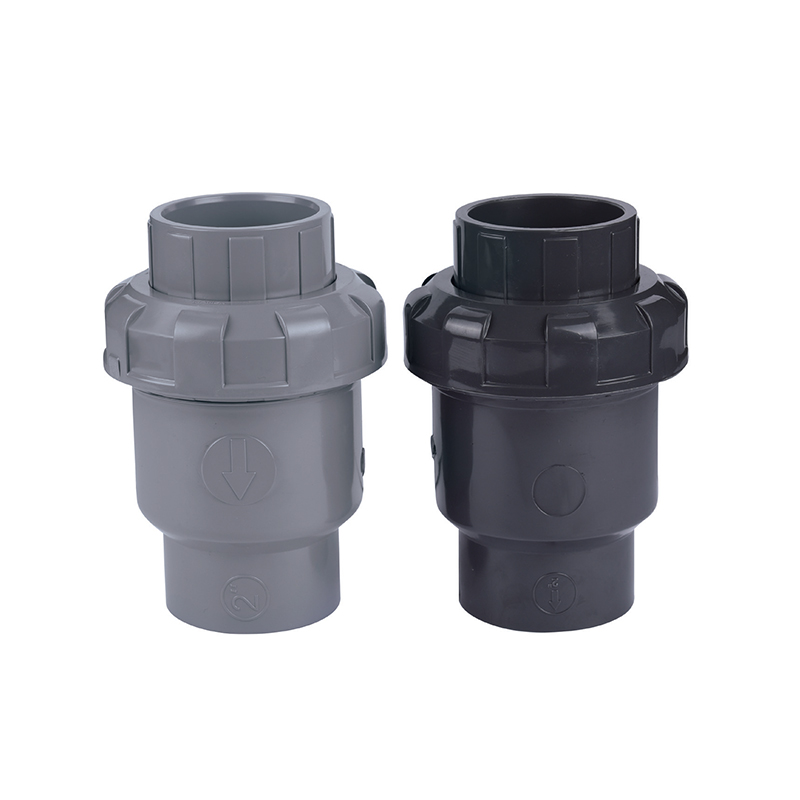

SCH8O/DIN UPVC/CPVC pallotakaiskuventtiili

UPVC/CPVC-pallosulkuventtiili on tehokas ja luotettava nesteenohjauslaite, joka on suunniteltu erilaisiin teollisuus- ja rakennussovelluksiin. Sen pallon muotoinen muotoilu mahdollistaa venttiilin avautumisen nopeasti nesteen virtauksen aikana ja sulkeutuu automaattisesti vastavirtauksen aikana, mikä estää tehokkaasti takaisinvirtauksen ja nesteen sekoittumisen järjestelmän turvallisuuden ja tehokkuuden varmistamiseksi.

Venttiiliä käytetään laajalti vedenkäsittelyssä, kemiankäsittelyssä, lääketeollisuudessa ja elintarviketeollisuudessa, erityisesti skenaarioissa, joissa vaaditaan korkeaa nestepuhtautta. Sen yksinkertainen rakenne ja kätevä asennus tekevät siitä modernin teollisen ratkaisun korkeisiin nesteensäätövaatimuksiin.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC pallopohjaventtiili
Seuraava：SCH8O/DIN UPVC/CPVC vaihdeläppäventtiili

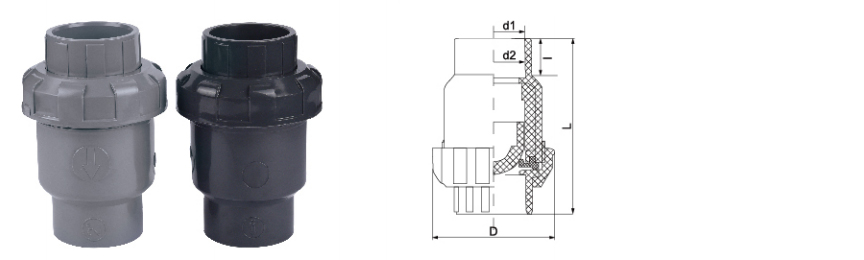

parametri hakemus Tekniset standardit

KOKO/NIM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · EI PALAUTUS · JOUSIKORMITETTU

UPVC / CPVC pallotakaiskuventtiili

DN15–DN150 · PN10–PN16 · –20 °C - 93 °C

SCH80/DIN UPVC/CPVC pallotakaiskuventtiili on jousikuormitettu, ei-palautuslaite, joka on suunniteltu estämään vastavirtaus syövyttävissä ja erittäin puhtaissa nestejärjestelmissä. Valmistettu ASTM SCH80- ja DIN-standardien mukaisesti, tämä venttiili käyttää jousikuormitettua palloa, joka asettuu tiivistettä vasten estääkseen takaisinvirtauksen ja sallien vapaan virtauksen eteenpäin. Pallon rakenne tarjoaa alhaisen paineen pudotuksen ja nopean sulkemisvasteen. Venttiilin runko on saatavana UPVC:nä yleiseen kemialliseen huoltoon ja CPVC:nä korkeisiin lämpötiloihin 93 °C asti. O-rengastiiviste, joka on saatavana EPDM-, FKM- tai PTFE-muodossa, varmistaa vuototiiviin sulkeutumisen vastavirtauksen tapahtuessa. Soveltuu sekä vaaka- että pystyasennuksiin.

DN15 – DN150 Kokoalue

PN10 – PN16 Paineluokitus

-20°C - 93°C CPVC:n toiminta-alue

Pallo & Kevät Tarkista mekanismi

⦿

Jousikuormitteinen pallon sulkeminen

Jousikuormitteinen pallo tarjoaa nopean sulkeutumisvasteen estämään vastavirtauksen, ja jousivoima on kalibroitu varmistamaan positiivinen istuvuus jopa alhaisilla eteenpäinvirtausnopeuksilla.

⦿

Kemiallinen ja lämmönkestävyys

UPVC- ja CPVC-materiaalit kestävät monenlaisia happoja, emäksiä ja suoloja. CPVC laajentaa palvelun 93 °C:seen. Pallo- ja tiivistemateriaalit voidaan valita tietyn kemiallisen yhteensopivuuden mukaan.

⦿

Matala paineen pudotus

Pallomainen pallorakenne minimoi virtauksen rajoituksen eteenpäin virtauksen aikana, mikä vähentää järjestelmän energiankulutusta ja ylläpitää linjan tehokkuutta koko toiminta-alueella.

⦿

Vaaka- tai pystyasennus

Soveltuu sekä vaaka- että pystysuoraan (ylösvirtaus) asennuksiin, mikä tarjoaa joustavuutta uusille tai jälkiasennettaville putkistojärjestelmille ilman erityistä suuntaamista.

Tekniset tiedot

Rungon materiaali UPVC · CPVC

Pallon materiaali Kiinteä UPVC · PTFE · Ruostumaton teräs (valinnainen)

Tiivistemateriaali EPDM · FKM (Viton) · PTFE

Kevään materiaali Ruostumaton teräs 304 · 316 (pinnoitettu)

Yhteys Kanta (liuotin) · Kierre (NPT/BSPT)

Standardit ASTM D2467 · DIN 8061/8062 · ISO 16137

Sinettien ja pallojen valintaopas

EPDM-tiiviste Vesi, miedot hapot, emäkset · 80°C asti

FKM sinetti Hiilivedyt, öljyt, voimakkaat hapettimet · 90°C asti

PTFE-tiiviste Aggressiiviset kemikaalit, liuottimet, erittäin puhdas · Jopa 93°C

PTFE pallo Suurin kemikaalinkestävyys, alhainen kitka

SS-pallo Korkea mekaaninen lujuus, kulutuskestävyys

Varmista materiaalin yhteensopivuus prosessikemian ja lämpötilan kanssa ennen asennusta.

Toimialat ja sovellukset

◈ Kemia ja metallurgia Hapon siirto, emäksinen annostelu, pumpun tyhjennyssuoja, peittauslinjat

◈ Elektroniikka ja puolijohteet Ultrapuhdas veden jakelu, kemikaalien toimitus, CMP-lietteen palautus

◈ Energia ja aurinkosähkö Akkuelektrolyytti, aurinkokennojen etsaus, jäähdytysveden paluulinjat

◈ Vedenkäsittely Jäteveden poisto, RO-permeaatti, suolanpoisto, pumpun poisto

◈ Farmaseuttiset tuotteet ja ruoka DI-vesisilmukat, CIP-palautus, saniteettilinjat, ainesosien siirto

◈ Autot & yleiset Osien pesu, maalikierto, jäähdytysvesi, teollisuusjätevesi

Asennusohjeet

Suunta: Asenna virtausnuolella eteenpäin virtauksen suuntaan. Vaakasuorille viivoille jousi tarjoaa luotettavan sulkemisen. Pystysuorat linjat asenna vain ylöspäin suuntautuvalla virtaussuunnalla.
Ylävirtaan/alavirtaan: Salli vähintään 5 putken halkaisijaa suoraa putkea ylävirtaan ja 3 halkaisijaa myötävirtaan parhaan suorituskyvyn saavuttamiseksi.
Liuotinhitsaus: Käytä UPVC:lle tai CPVC:lle ominaista pohjustetta ja sementtiä. Anna kovettua täysi aika ennen paineistamista.
Kierreliitännät: Kiinnitä ulkokierteisiin PTFE-teippiä. Kiristä käsin plus 1–2 kierrosta hihnaavaimella.
Tarkastus: Tarkasta ajoittain tiiviste ja kuula kulumisen tai kemiallisen vaikutuksen varalta, erityisesti korkean syklin tai hankaavan käytön aikana.

Kriittiset rajoitukset

Älä ylitä 60 °C UPVC-rungoissa. CPVC max 93°C jatkuva. Älä ylitä tiivisteen lämpötilaluokitusta.
Ei luokiteltu höyrypalveluun. Vältä nopeita lämpökiertoja ja äkillisiä painepiikkejä.
Ei suunniteltu kaasumaisille väliaineille – takaiskuventtiilit on tarkoitettu vain nestekäyttöön.
Jousimateriaali: Varmista, että jousilejeeringit ovat yhteensopivat prosessikemian kanssa korroosion ja väsymisen estämiseksi.
Vältä käyttöä korkealla kiintoainepitoisuudella tai hankaavilla lietteillä, jotka voivat vahingoittaa pallon ja tiivisteen pintaa.
Suojaa venttiilin runkoa suoralta UV-altistukselta. Käytä UV-stabiloitua materiaalia tai levitä suojapinnoite.
Älä asenna järjestelmiin, joissa on sykkivä virtaus, joka voi aiheuttaa nopean pyöräilyn ja ennenaikaisen kulumisen.

Kentän vianmääritys

Venttiili ei sulkeudu kokonaan

Tarkista, onko pallon ja tiivisteen väliin jäänyt roskia. Tarkasta tiiviste kulumisen tai kemiallisen hajoamisen varalta. Tarkista, ettei jousi ole rikki tai syöpynyt. Vaihda vaurioituneet osat.

Liiallinen paineen lasku

Jousen jännitys voi olla liian korkea järjestelmän virtaukselle. Tarkista venttiilin koko. Matalavirtaussovelluksissa harkitse pienempää jousivoimaa. Tarkista, onko pallon liikettä rajoittavia roskia.

Kolinaa käytön aikana

Virtausnopeus voi olla liian alhainen, mikä aiheuttaa pallon epävakautta. Lisää virtausnopeutta tai asenna kevyemmällä jousella. Sykkivää virtausta varten harkitse vaimennettua takaiskuventtiiliä.

Vuoto päinvastaiseen suuntaan

Tarkasta tiiviste vaurioiden tai muodonmuutosten varalta. Varmista, että pallo on kunnolla paikallaan. Tarkista PTFE-tiivisteiden kylmävirtaus korkeissa lämpötiloissa. Vaihda tiiviste, jos se on kulunut.
