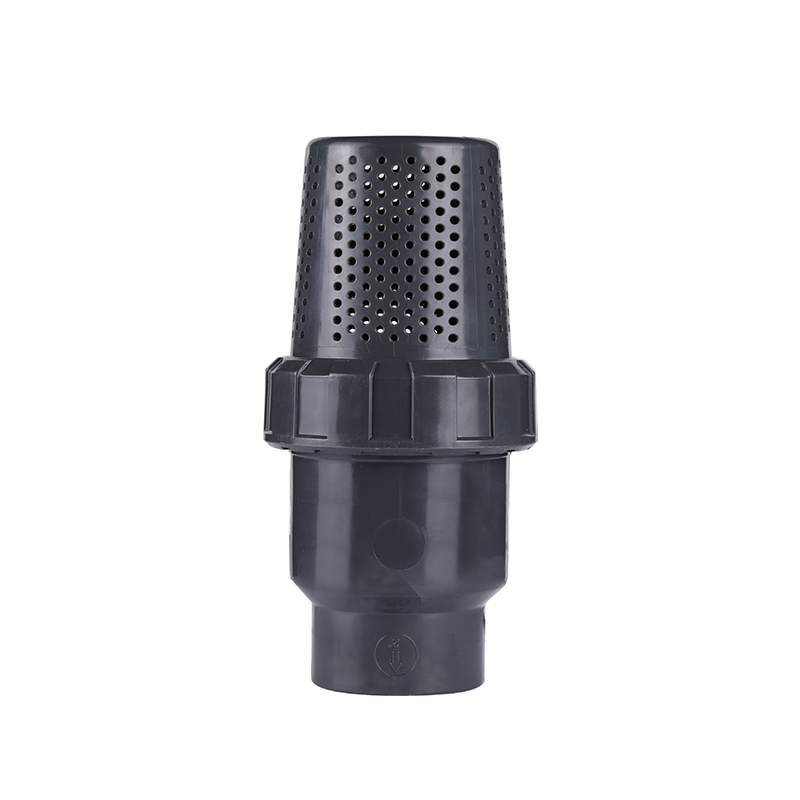

SCH8O/DIN UPVC/CPVC pallopohjaventtiili

UPVC/CPVC pallopohjaventtiili on korkeatehoinen nesteenohjauslaite, joka on suunniteltu teollisuuden ja rakennusalan putkistojärjestelmiin. Sen rakenne varmistaa minimaalisen nesteen virtauksen esteen avaamisen ja sulkemisen aikana, mikä vähentää painehäviöitä ja saavuttaa tarkan virtauksen säädön hetkessä.

Ainutlaatuinen palloytimen muotoilu mahdollistaa sujuvan ja helpon käytön, mikä parantaa merkittävästi tehokkuutta. Sen kestävyys korkeita lämpötiloja ja paineita vastaan tekee siitä sopivan vedenkäsittelyyn, kemialliseen käsittelyyn ja jäteveden käsittelyyn.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC kääntöventtiili
Seuraava：SCH8O/DIN UPVC/CPVC pallotakaiskuventtiili

parametri hakemus Tekniset standardit

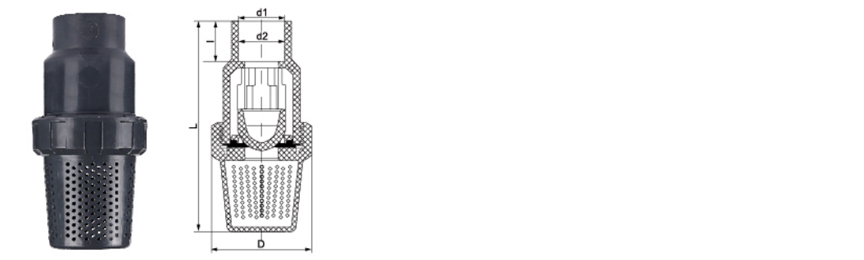

KOKO/NIM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · SÄILIÖN POHJA · HUIPPUporaus

UPVC / CPVC pallopohjaventtiili

Täysi portti · Vipukäyttöinen · Jaloista vapaa muotoilu

SCH80/DIN UPVC/CPVC Ball Bottom Valve on tarkoitukseen suunniteltu eristysventtiili säiliön, reaktorin ja astian pohjan poistoaukkoja varten. Tämä ASTM SCH80- ja DIN-standardien mukaisesti valmistettu venttiili sisältää uppoasennetun kuulan, joka eliminoi kuolleet jalat ja sedimentin juuttumisen tavallisiin palloventtiileihin. Täysi aukkorakenne varmistaa astian sisällön täydellisen tyhjennyksen ilman jäännöspitoa. Venttiilin runko on saatavana UPVC:nä yleiseen kemialliseen huoltoon ja CPVC:nä korkeisiin lämpötiloihin 93 °C asti. PTFE-tiivisteet ja -tiivisteet takaavat kuplantiiviin sulkemisen. Lukittavalla kahvalla varustettu kahva mahdollistaa turvallisen asennon säilyttämisen. Tämä venttiili on suunniteltu erityisesti sovelluksiin, joissa vaaditaan prosessisäiliöiden täydellinen tyhjennys ja puhdistus.

DN15-DN100

KOKOALUEET

PN10-PN16

PAINEEN LUOKITUS

-20 °C - 93 °C

CPVC-ALUE

Huuhteluporaus

Viemäröintisuunnittelu

Uppoasennussuunnittelu

Pallo on sijoitettu samalle tasolle säiliön pohjapinnan kanssa, mikä eliminoi kuolleet jalat ja estää sedimentin kerääntymisen. Tämä rakenne varmistaa täydellisen tyhjennyksen ja yksinkertaistaa puhdistustoimenpiteitä.

Kemiallinen ja lämmönkestävyys

UPVC- ja CPVC-materiaalit kestävät monenlaisia happoja, emäksiä ja suoloja. CPVC laajentaa palvelun 93 °C:seen. PTFE-istuimet takaavat kuplantiiviin sulkeutumisen koko painealueella.

Täysi porttivirtaus

Pallon reikä vastaa putken sisähalkaisijaa, mikä tarjoaa rajoittamattoman virtauksen tyhjennyksen aikana ja minimoi painehäviön, mikä on kriittistä painovoimalla syötetyille säiliön ulostuloille.

Lukittava kahva

Vipukahvassa on lukittava ominaisuus, joka varmistaa asennon avoimessa tai suljetussa asennossa, mikä suojaa luvattomalta käytöltä kriittisissä prosesseissa.

Tekniset tiedot

Rungon materiaali UPVC · CPVC

Pallon materiaali Kromattu messinki (UPVC) · Kiinteä CPVC

Istuin/tiiviste PTFE (vakio) · EPDM (valinnainen)

Yhteys Pistorasia (liuotin) · Kierre (NPT/BSPT) · Laippa (DIN)

Standardit ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Kahva Vipu · 90° kierto · Lukittava

Viemäröinnin suorituskyky

Huuhtelupallorakenne vähentää jäännöstilavuuden alle 2 prosenttiin putken tilavuudesta, mikä varmistaa astian sisällön lähes täydellisen tyhjennyksen.

Asennussuunta

Asenna venttiilin runko pystyasennossa suoraan astian poistoaukon alle. Kahvan tulee olla suunnattu niin, että siihen on helppo päästä käsiksi. Käytä laippaliitoksissa koko pintaa peittäviä tiivisteitä ja kiristyspultteja tasaisesti.

Sovellusskenaariot

Kemia ja metallurgia

Reaktorin pohjan poistoaukot, säiliön tyhjennyslinjat, hapon siirto, eräkäsittelyastiat

Elektroniikka ja puolijohteet

Ultrapuhtaat vesisäiliöt, kemikaalipohjan viemärit, märkäpenkkityhjennys

Energia ja aurinkosähkö

Akkuelektrolyyttisäiliöt, aurinkoetsauskylvyt, jäähdytystornit

Vedenkäsittely

Selkeyttimet, suodattimen takahuuhteluputket, RO-permeaattisäiliöt, jätevesialtaat

Farmaseuttiset tuotteet ja ruoka

DI-vesivarasto, CIP-syöttösäiliöt, ainesosien sekoitusastiat, saniteettikaivot

Autot & yleiset

Osapesureiden viemärit, maalisäiliön pohjat, jäähdytysnestesäiliöt, teollisuuskaivot

Asennus- ja käyttöohjeet

Asennus: Asenna suoraan astian poistoaukon alle venttiilin rungon ollessa pystysuorassa. Varmista, että kahva heiluu vapaasti ilman esteitä.
Laippaliitännät: Käytä koko pintaa peittäviä EPDM- tai PTFE-tiivisteitä. Kiristä laippapultit tasaisesti poikittain 15–20 Nm:iin.
Liuotinhitsaus: Käytä UPVC:lle tai CPVC:lle ominaista pohjustetta ja sementtiä. Anna kovettua täysi aika ennen paineistamista.
Kierreliitännät: Kiinnitä ulkokierteisiin PTFE-teippiä. Kiristä käsin plus 1–2 kierrosta hihnaavaimella.
Käyttö: Kierrä venttiiliä neljännesvuosittain, jotta tiiviste ei tartu kiinni. Jos käytät harvoin, voitele varsi silikonipohjaisella rasvalla.
Puhdistus: Huuhtelureiän rakenne mahdollistaa helpon CIP:n (puhdistamisen paikallaan) ilman purkamista.

Kriittiset toimintarajat

Älä ylitä 60 °C UPVC-rungoissa. CPVC max 93°C jatkuva. PTFE-istuimet max 93°C.
Ei luokiteltu höyrypalveluun. Vältä nopeita lämpökiertoja ja äkillisiä painepiikkejä.
Älä käytä väkevän typpihapon (> 15 %) kanssa UPVC-rungoissa.
Älä käytä venttiiliä liiallisella voimalla – liiallinen kiristäminen voi vahingoittaa karan tiivistettä.
Vältä iskukuormitusta tai mekaanista iskua venttiilin runkoon asennuksen aikana.
Suojaa pitkäaikaiselta UV-altistukselta. Käytä UV-kestävää pinnoitetta tai varjostusta.
Älä koskaan käytä venttiiliä astian tai putkiston tukipisteenä.

Yleisiä kysymyksiä

Mikä on säiliön pohjaventtiilien huuhtelupallorakenteen etu?

Huuhtelupallorakenne eliminoi kuolleet jalat ja sedimentin juuttumisen, joka on tavallista tavallisissa palloventtiileissä. Kun venttiili on auki, pallon pinta on säiliön pohjan tasolla, mikä mahdollistaa astian sisällön täydellisen valumisen. Tämä muotoilu yksinkertaistaa myös puhdistusta ja vähentää tuotteen saastumisen riskiä eräkäsittelyssä.

Kuinka valitsen UPVC:n ja CPVC:n välillä tälle venttiilille?

UPVC soveltuu yleiseen kemialliseen huoltoon nesteiden 60°C asti. CPVC:tä suositellaan sovelluksiin, jotka vaativat korkeampaa lämpötilankestoa (jopa 93 °C) tai käsiteltäessä kloorattuja aineita. Valinnan tulee perustua tiettyyn prosessikemiaan ja käyttölämpötilaan.

Voiko tämän venttiilin asentaa vaakasuoraan putkeen?

Pallopohjaventtiili on suunniteltu erityisesti pystysuoraan asennukseen säiliöiden ja astioiden alle. Vaikka se voidaan asentaa vaakasuoraan linjoihin, huuhtelu- ja tyhjennysedut vähenevät merkittävästi. Vaakasuuntaisiin sovelluksiin suositellaan tavallista palloventtiiliä.

Mitä huoltoa tämä venttiili vaatii?

PTFE-istuinten ja varren O-renkaiden määräaikainen tarkastus on suositeltavaa. Jos käytät harvoin, kierrä venttiiliä neljännesvuosittain, jotta istukka ei tartu kiinni. Jos varressa esiintyy vuotoa, kiristä laipan mutteria asteittain. Vaihda istuimet, jos ne ovat kuluneet yli 0,5 mm:n syvyydessä.

Näitä pallopohjaventtiilejä käytetään kemian-, metallurgian, aurinkosähkö-, ydin-, litium-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto- ja teollisuusvedenkäsittelyteollisuudessa happo-alkalinesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen veden ja teollisuuden jätevesiputkistojen käsittelyyn.
