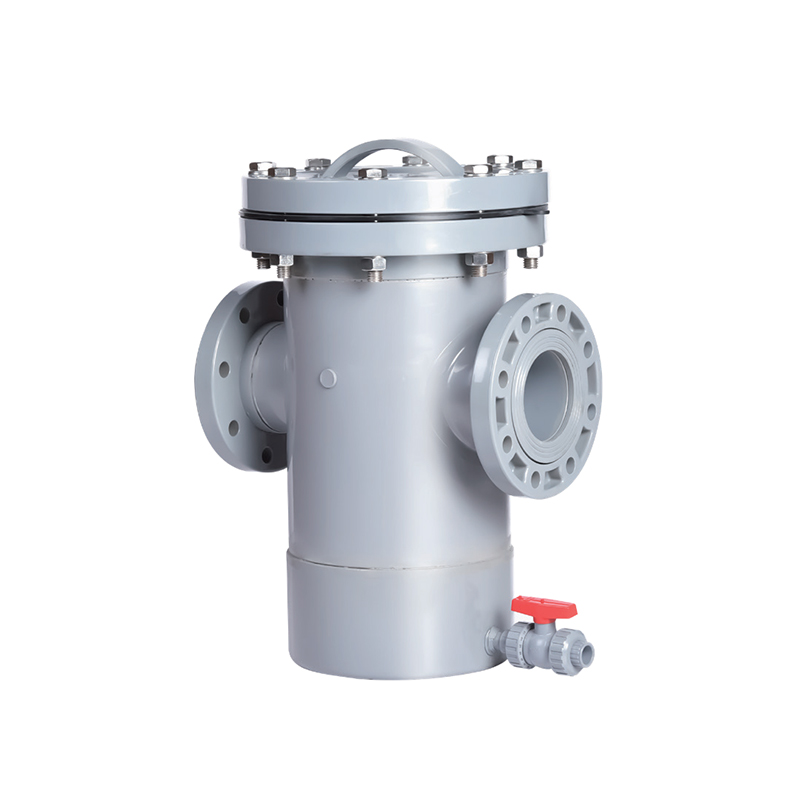

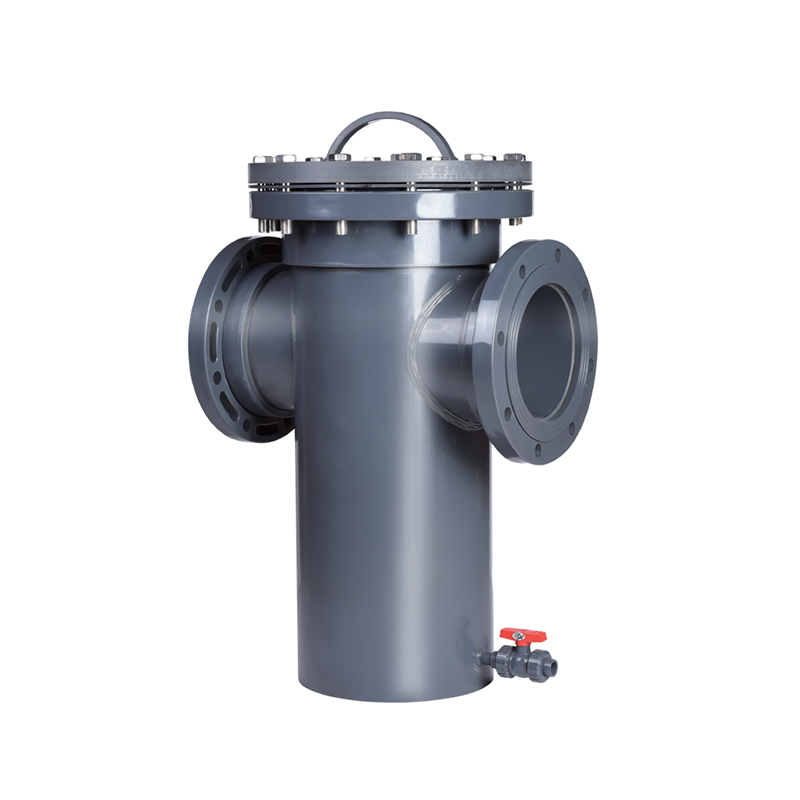

SCH8O/DIN UPVC/CPVC korisuodatin

UPVC/CPVC-korisuodatin on tehokas suodatuslaite, jota käytetään laajalti vedenkäsittelyssä, kemiallisessa käsittelyssä, elintarvikkeissa ja muilla teollisuuden aloilla. Sen ainutlaatuinen muotoilu poistaa tehokkaasti epäpuhtaudet ja kiinteät hiukkaset nesteistä, mikä varmistaa järjestelmän normaalin toiminnan.

Suodattimessa on monikerroksiset suodatinnäytöt, joiden avulla käyttäjät voivat valita erilaisia suodatustarkkuuksia todellisten tarpeiden perusteella, mikä parantaa suodatuksen tehokkuutta ja pidentää laitteiden käyttöikää. Huolto ja puhdistus ovat yksinkertaisia, koska käyttäjien tarvitsee vain ajoittain poistaa suodatinkori puhdistusta varten, mikä vähentää ylläpitokustannuksia ja työmäärää.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC Pneumatic Ball Valve
Seuraava：SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin

parametri hakemus Tekniset standardit

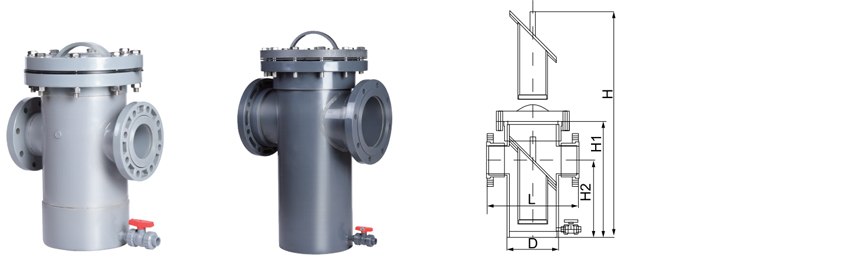

dn	DN	L	H	H1	D	Tyhjennä
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE STRAINER

UPVC / CPVC Basket Filter

Irrotettava kori · Rei'itetty tai verkkomainen · Nopeasti avattava kansi

SCH80/DIN UPVC/CPVC Basket Filter on sisäänrakennettu siivilä, joka on suunniteltu poistamaan suspendoituneita kiintoaineita syövyttävistä ja erittäin puhtaista nestevirroista. Tämä ASTM SCH80- ja DIN-standardien mukaisesti valmistettu suodatin käyttää irrotettavaa rei'itettyä tai verkkokoria, joka vangitsee hiukkaset ja sallii jatkuvan virtauksen. Koriin pääsee käsiksi nopeasti avautuvan kannen kautta, mikä mahdollistaa nopean puhdistuksen tai vaihdon ilman putkilinjaa irrottamatta. Suodattimen runko on saatavana UPVC:nä yleiseen kemialliseen huoltoon ja CPVC:nä korkeisiin lämpötiloihin 93 °C asti. Korissa voidaan käyttää yhteensopivia termoplastisia tai metallisia materiaaleja sovelluksesta riippuen. Tätä suodatinta käytetään laajalti suojaamaan alavirran pumppuja, venttiilejä ja instrumentteja hankausvaurioilta ja likaantumiselta.

DN25–DN200 Kokoalue

PN10–PN16 Paine rating

–20°C to 93°C CPVC range

Basket type Rei'itetty/verkko

Removable Basket

Poista ja puhdista irrottamatta suodattimen runkoa putkistosta, mikä vähentää huoltoseisokkeja.

Kemiallinen Resistance

UPVC- ja CPVC-kappaleet kestävät happoja, emäksiä ja suoloja. CPVC extends service to 93°C.

Low Pressure Drop

Suuri avoin koripinta-ala minimoi virtauksen rajoituksen vähentäen pumppausenergiaa ja säilyttäen samalla hiukkasten talteenoton.

Monipuolinen suodatus

Rei'itetyt korit karkeaa siivilöintiä varten tai verkkokorit hienosuodatukseen. Saatavilla mukautettuja kokoja.

Rakentaminen

Runko UPVC · CPVC

Basket UPVC · CPVC · SS304 · SS316

Cover seal EPDM · FKM · PTFE

Liitännät Socket · Flanged · Threaded

Suodatus

Rei'itetty 0,5-10 mm reikiä

Mesh 20-200 mesh

Mukautettu Urattu · Kiilalanka

Korin tilavuus 0.5–15 L (size dependent)

Standardit

ASTM D2467 (SCH80)

DIN 8061/8062

Pressure PN10–PN16

Lämpötila UPVC 60°C · CPVC 93°C

Sovellusskenaariot

01 Chemical Suojaa pumppuja kalkkia ja roskia vastaan hapon siirtolinjoissa

02 Semiconductor UPW-kiillotus ja hiukkasten poisto märillä penkeillä

03 Energy Jäähdytysnesteen suodatus ja elektrolyytin rasitus akkutuotannossa

04 Vesi Wastewater screening and RO pretreatment

05 Pharma DI water and CIP loop protection

06 Autoteollisuus Paint, coolant, and parts washing filtration

Installation Guidelines

Asenna korikammio alaspäin tai vaakasuoraan. Flow arrow must align.
Jätä riittävästi tilaa korin poistamista varten. Vähimmäisväli vastaa korin pituutta.
Käytä UPVC:lle tai CPVC:lle spesifistä pohjamaalia ja sementtiä liuotinhitsausliitoksissa.
Laippapultit: käytä kokopintaisia tiivisteitä. Vääntömomentti tasaisesti 15–20 Nm poikkikuviossa.
Tarkasta kori vaurioiden varalta ennen asennusta. Varmista oikea istuvuus kotelossa.

Critical Limits

Lämpötila: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Älä ylitä nimellispainetta. Paine-ero kasvaa koria kuormittaessa.
Monitor pressure drop. Puhdista kori, kun dP ylittää 0,5 baaria.
Tarkista korimateriaalin yhteensopivuus prosessikemian kanssa.
Käytä ulkoasennuksiin UV-stabiloitua hartsia tai suojapinnoitetta.

Usein kysytyt kysymykset

Kuinka usein minun tulee puhdistaa kori?

Puhdistustiheys riippuu kiintoainemäärästä ja virtausnopeudesta. Tarkkaile suodattimen paine-eroa. Kun paine-ero saavuttaa 0,3–0,5 baaria puhtausarvon yläpuolella, kori on poistettava ja puhdistettava. Korkean kiintoainepitoisuuden omaavissa sovelluksissa saattaa olla tarpeen suorittaa päivittäinen tarkastus.

Mitä eroa on rei'itetyillä ja verkkokoreilla?

Rei'itetyissä koreissa on porattu reiät ja niitä käytetään karkeavenitykseen (2–10 mm). Verkkokoreissa käytetään kudottua metallilankaa ja ne tarjoavat hienomman suodatuksen (20–200 mesh). Verkkokorit tarjoavat paremman suodatustehokkuuden, mutta niissä on suurempi painehäviö. Valinta riippuu hiukkaskoosta ja sallitusta painehäviöstä.

Voiko korin vaihtaa myöhemmin toiseen?

Kyllä, kori on vaihdettavissa. Voit vaihtaa rei'itetyn ja verkkokorin välillä prosessivaatimusten muuttuessa. Varmista, että vaihtokorilla on samat kokonaismitat ja tiivistepinta, jotta se säilyttää oikean istuvuuden ja suodatuksen.

Mitä tapahtuu, jos kori tukkeutuu kokonaan?

Täysin tukkeutunut kori aiheuttaa paineen nopean nousun. Suodattimen rungossa on joissakin kokoonpanoissa ohitus- tai paineenalennusmekanismi. Jatkuva käyttö korkealla dP:llä voi kuitenkin vahingoittaa koria tai aiheuttaa virtauksen nälkää. Tämän tilan estämiseksi suositellaan säännöllistä seurantaa ja puhdistusta.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC korisuodatin Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC korisuodatin Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Double Containers Depart for South America – ZHEYI Group E...
Aug 31,2026
Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...
lue lisää
Future Trends in CPVC Piping Systems: What Industrial Buye...
Aug 26,2026
Future trends in CPVC piping systems are not only about the pipe itself. They are about system-level specification: better high-temperature compound data, automation-ready valves, tighter global standards, and clos...
lue lisää
Injection Molding Process for CPVC Fittings: From Resin to...
Aug 20,2026
Kun putkiurakoitsija avaa kemiantehtaan työmaalla laatikon CPVC-kulmakappaleita ja näkee muutaman kappaleen, joissa on hieman himmeitä pintoja tai himmeitä raitoja, syynä on harvoin raaka-aine. Lähes aina prosessi ...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC korisuodatin Alan tuntemus

Keskeinen rooli UPVC/CPVC korisuodatin galvanoinnissa ja kemiallisessa jätevedenkäsittelyssä

UPVC (pehmittämätön polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) -korisuodattimet ovat tärkeässä roolissa galvanoinnissa, kemiallisessa jätevedenkäsittelyssä ja useilla keskeisillä teollisuuden aloilla erinomaisen korroosionkestävyyden, korkean mekaanisen lujuuden ja kustannustehokkuuden ansiosta. Seuraavat ovat sen ydinsovellusskenaariot ja arvoanalyysi:

1. Galvanointiteollisuus: raskasmetallijätevesien tehokas suodatus
Galvanointijätevesi sisältää suuria pitoisuuksia raskasmetalleja (kuten kromia, nikkeliä, kuparia jne.). UPVC/CPVC-korisuodatin kestää vahvaa happoa (kuten rikkihappoa, suolahappoa) ja voimakkaita emäksisiä ympäristöjä, sieppaa tehokkaasti suspendoituneita hiukkasia ja pinnoitusliuoksen epäpuhtauksia, varmistaa jätevedenkäsittelyjärjestelmän vakaan toiminnan ja suojaa myöhempiä kalvoerotus- tai ioninvaihtolaitteita.

2. Kemiallinen jätevedenkäsittely: korroosionkestävyys ja pitkä käyttöikä
Kemiallinen jätevesi sisältää monimutkaisia komponentteja (kuten orgaanisia liuottimia ja vahvoja hapettimia). CPVC-materiaalit toimivat hyvin korkeissa lämpötiloissa (jopa 90 °C) ja syövyttävissä aineissa. Ne soveltuvat esikäsittelyyn torjunta-aine-, väriaine-, petrokemian- ja muilla aloilla putkien ja pumppujen tukkeutumisen riskin vähentämiseksi.

3. Toimialojen väliset keskeiset sovellukset
Aurinkosähkö: Suodata piijauhe ja kemikaalien jäännökset etsausnesteessä aurinkokennojen tuotannon puhtauden varmistamiseksi.
Elektroninen puolijohde: Poista hiukkaset ultrapuhtaassa vedessä estääksesi kiekkojen saastumisen.
Ydinvoima: Käytetään hiukkasten hallintaan jäähdytysvesijärjestelmissä, säteilyä kestävä modifioitu UPVC täyttää erityiset turvallisuusstandardit.
Metallurgia: Suodata metallioksidit peittausjätevedessä arvokkaiden komponenttien talteen ottamiseksi.
Lääketiede: Varmista, että mikro-organismit ja hiukkaset täyttävät farmaseuttisten puhdistettujen vesijärjestelmien standardit.
Teollinen vedenkäsittely: Suojaa kattilat ja jäähdytystornit hilseilyltä ja korroosiolta.
Juomavesi: UPVC-suodattimet poistavat lian ja ruosteen kunnallisessa veden esikäsittelyssä ja täyttävät hygieniastandardit.

4. Yhteenveto tärkeimmistä eduista
Korroosionkestävyys: Sopeutuu äärimmäisiin ympäristöihin, joiden pH on 0-14, ja sen käyttöikä ylittää huomattavasti metallisuodattimien käyttöiän.
Kevyt ja helppo huoltaa: Muovimateriaali on helppo asentaa, ja suodatinkori voidaan nopeasti purkaa ja puhdistaa.
Kustannustehokkuus: Happamissa jätevesiskenaarioissa sillä on suurempi hintaetu kuin ruostumattomilla terässuodattimilla.
