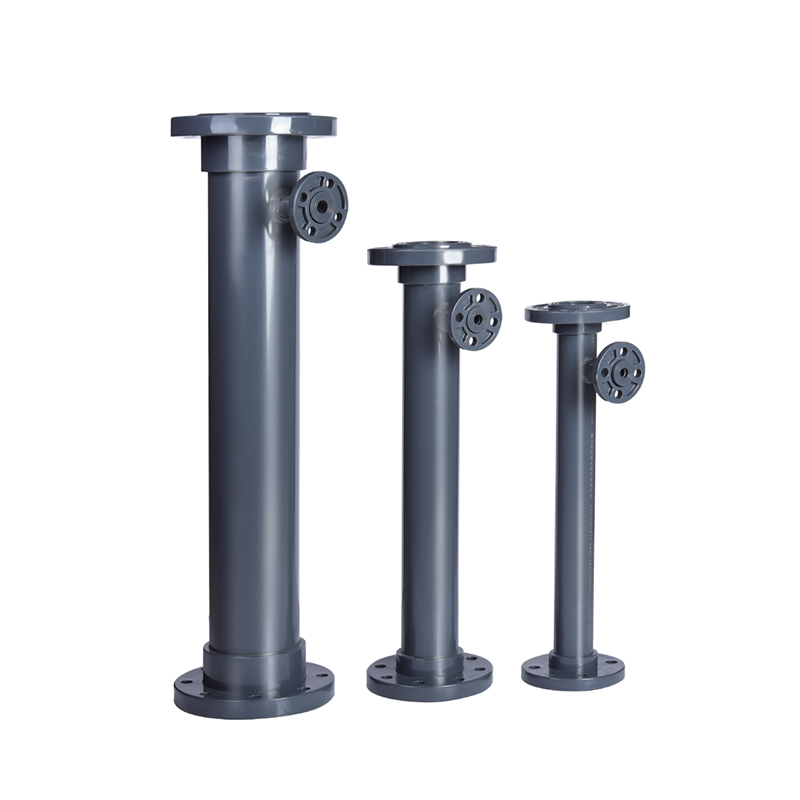

SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin

UPVC/CPVC SK -tyyppinen staattinen sekoitin on tehokas nesteiden sekoituslaite, joka on suunniteltu erilaisiin teollisiin sovelluksiin. Se soveltuu erityisen hyvin vedenkäsittelyyn, kemialliseen käsittelyyn, elintarvikkeiden jalostukseen ja lääkkeisiin sekoittamalla tehokkaasti erilaisia nesteitä, kaasuja ja kiinteitä aineita tuotteen johdonmukaisuuden ja tasaisuuden varmistamiseksi.

Sen modulaarinen rakenne yksinkertaistaa asennusta ja huoltoa, mukautuu eri kokoisiin ja virtausvaatimuksiin erittäin joustavasti.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC korisuodatin
Seuraava：SCH8O/DIN UPVC/CPVC kääntöventtiili

parametri hakemus Tekniset standardit

dn	DN	L	L1	Annosteluportti (oletus 1)	Virtausnopeus (m/s)	Virtaus (m³/h)	Yhteystyyppi
63	50	500	100	dn20	<1	<6,84	Laippa
75	65	600	100	dn20	<1	<11.88	Laippa
90	80	650	100	dn20	<1	<18.08	Laippa
110	100	700	110	dn20	<1	<28.08	Laippa
140	125	900	130	dn25	<1	<43,92	Laippa
160	150	1000	150	dn25	<1	<63,36	Laippa
225	200	1300	190	dn32	<1	<108	Laippa
280	250	1500	220	dn32	<1	<180	Laippa
315	300	1600	240	dn32	<1	<262,8	Laippa
355	350	1700	260	dn32	<	<360	Laippa
400	400	2000	290	dn40	<1	<468	Laippa

SCH80 / DIN · SK-TYYPPI

Staattinen UPVC / CPVC sekoitin

Kierteiset elementit · Passiivinen sekoitus · Ei liikkuvia osia

SCH80/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin on inline-sekoituslaite syövyttäviä ja erittäin puhtaita järjestelmiä varten. Rakennettu ASTM SCH80- ja DIN-standardien mukaisesti, se käyttää kiinteitä kierteisiä elementtejä, jotka jakavat, pyörittävät ja yhdistävät virtoja – takaavat tasaisen sekoittumisen ilman liikkuvia osia. SK-geometria toimii laminaarisessa, siirtymävaiheessa ja turbulentissa virtaustilassa. Rungot ovat UPVC:tä yleishuoltoa varten tai CPVC:tä jopa 93 °C:n lämpötiloissa. Elementtiit vastaavat runkomateriaalia täydellisen kemiallisen yhteensopivuuden varmistamiseksi. Käyttökohteita ovat happolaimennus, ultrapuhdas veden sekoittaminen, pH:n säätö, polymeerien sekoittaminen ja kemikaalien annostelu.

DN15–DN200 Koot

PN10–PN16 Paine

-20°C - 93°C CPVC-alue

SK kierre Element

Nolla liikkuvia osia

Ei tiivisteitä, laakereita tai pyöriviä osia. Eliminoi kulumisen ja huoltokustannukset.

Täydellinen homogenisointi

Kierteiset elementit jakavat ja yhdistävät virtauksen jatkuvasti koko putken poikkileikkauksella.

Vähäenergiakäyttöinen toiminta

Optimoitu elementtigeometria minimoi painehäviön säilyttäen samalla sekoitustehokkuuden.

Kemiallinen inertisyys

UPVC ja CPVC kestävät happoja, emäksiä ja suoloja. CPVC käsittelee 93°C jatkuvasti.

Tekniset tiedot

Runko UPVC · CPVC

Elementit UPVC · CPVC · PTFE

Elementin tyyppi SK kierre · 4–6 per kotelo

Liitännät Pistorasia · Laipallinen · Kierre

Standardit ASTM D2467 · DIN 8061/8062

Suorituskykytiedot

Virtausjärjestelmät Laminaari · Siirtymäaikainen · Turbulentti

Elementin pituus 1,5 × putken ID

Elementit per mixer 4-12 (muokattu)

Tyypillinen dP 0,2-1,0 bar

Lisää elementtejä lisää sekoitusintensiteettiä ja painehäviötä. Ota yhteyttä tehtaaseen mitoitusta varten.

Sovellusalueet

Kemiallinen Happolaimennus · pH:n säätö · Polymeerien sekoitus

Puolijohde UPW-sekoitus · Märkäpenkkikemikaalisekoitus

Energiaa Elektrolyytti · Etsausaine · Jäähdytysnesteen ilmastointi

Vesi Flokkulointiaine · Desinfiointiaine · Neutralointi

Pharma DI vesi · CIP · Ainesosien homogenointi

Autoteollisuus Lisäaine · Maali · Jäähdytysnesteen sekoitus

Asennusohjeet

Mikä tahansa suunta. Virtausnuolen on oltava suunnan mukainen.
Anna 3–5 putken halkaisijan kulkea suoraan vastavirtaan.
Liuotinhitsaus: käytä materiaalille oikeaa pohjamaalia ja sementtiä.
Laippapultit: kiristä tasaisesti 15–20 Nm kokopintatiivisteellä.
Tarkista elementit likaantumisen tai vaurioiden varalta rutiinihuollon aikana.

Toimintarajat

UPVC: 60°C max · CPVC: 93°C max · PTFE: 120°C max.
Ei höyrypalveluun. Vältä nopeita lämpötilan muutoksia.
Kiintoaineet > 5 tilavuusprosenttia vaativat tehdastarkastuksen.
Laminaarisekoitukseen vaadittava vähimmäismäärä Reynolds-lukua.
UV-altistus: käytä stabiloitua hartsia tai levitä suojapinnoite.

Usein kysytyt kysymykset

Kuinka monta elementtiä tarvitsen?

Laminaarivirtaus vaatii 6–12 elementtiä. Pyörteisen virtauksen tarpeet 4–6. Korkean viskositeetin nesteet tarvitsevat enemmän. Anna virtaus- ja viskositeettitietosi mukautettua suositusta varten.

Millaista paineen laskua voin odottaa?

Tyypillisesti 0,2–1,0 baaria virtauksesta, viskositeetista ja elementtimäärästä riippuen. Käytä mitoitustyökaluamme tai ota meihin yhteyttä ja kerro prosessin ehdot tarkan laskelman saamiseksi.

Kestääkö se hankaavia nesteitä?

Kohtalaiset kiinteät aineet ovat hyväksyttäviä. Hankaava materiaali nopeuttaa kulumista. Tällaisissa tapauksissa suositellaan PTFE-elementtejä sisältävää CPVC:tä. Jos kiintoaineesta on yli 5 %, ota yhteyttä kulumistietojen ja materiaalivaihtoehtojen osalta.

Kuinka puhdistaa, jos se on likainen?

Huuhtele yhteensopivalla liuottimella kevyttä likaantumista varten. Jos kasaantuminen on voimakasta, pura ja puhdista kierreelementit mekaanisesti. Säännöllinen tarkastus estää liiallisen kerääntymisen.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Missä SCH 80 UPVC -putkia käytetään teollisissa ja kaupall...
Jul 30,2026
Kemialliset jalostajat, vedenkäsittelyoperaattorit ja teollisuuslaitokset määrittelevät SCH 80 UPVC putki aina, kun putkistojärjestelmän on kestettävä korkeampi sisäinen paine ja kestettävä aggressiivist...
lue lisää
Mikä tekee SCH 80 UPVC -putkesta luotettavan valinnan kork...
Jul 23,2026
SCH 80 UPVC -putki on rakennettu paksummalla seinämällä kuin SCH 40 -putki samalla ulkohalkaisijalla, mikä nostaa sen paineluokitusta ja tekee siitä standardin teollisuuslinjoille, jotka kuljettavat syövyttäviä kem...
lue lisää
Miksi SCH 80 UPVC -putkia käytetään laajasti teollisuusput...
Jul 16,2026
Seinämän paksuus on yksittäinen ominaisuus, joka erottaa vaativaan teollisuuspaineeseen soveltuvan putken kevyeen asuinkäyttöön tarkoitetusta putkesta. SCH 80 UPVC putki istuu tiukasti tämän linjan raska...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin Alan tuntemus

Suorituskykyvertailu ja soveltuvat ympäristöerot Staattiset UPVC- ja CPVC-sekoittimet

Staattisia sekoittimia (SK-tyyppi) käytetään laajalti kemian-, vedenkäsittely- ja korkean puhtauden teollisuuden aloilla, ja materiaalin valinta (UPVC tai CPVC) vaikuttaa suoraan sen korroosionkestävyyteen, lämpötilan kestävyyteen ja käyttöikään. Seuraavassa on kahden materiaalin suorituskyvyn vertailu ja analyysi tyypillisistä teollisuuden sovelluksista:

1. Kemiallisen kestävyyden vertailu
UPVC (pehmittämätön polyvinyylikloridi):
Se kestää erinomaisesti happo-, alkali- ja suolaliuoksia (kuten suolahappoa, rikkihappoa, natriumhypokloriittia jne.), mutta jotkin orgaaniset liuottimet (kuten ketonit ja aromaattiset hiilivedyt) syövyttävät sitä helposti.

Sovellettavat toimialat:
Teollinen vedenkäsittely (jäähdytysvesi, kiertovesi pH:n säätämiseksi).
Juomavesi: käytetään klooraukseen ja flokkulanttien sekoittamiseen hygieniastandardien mukaisesti.
Teollisuuden jätevesi: neutraloi hapan/emäksinen jätevesi.

CPVC (kloorattu polyvinyylikloridi):
Kloorauskäsittelyn ansiosta kemikaalinkestävyys paranee ja se kestää suurempia happo- ja alkalipitoisuuksia sekä joitain orgaanisia liuottimia (kuten alhaisia alkoholipitoisuuksia).

Sovellettavat toimialat:
Elektroninen puolijohde: erittäin puhtaiden kemikaalien (kuten etsausliuoksen) sekatoimitus.
Lääketiede: Syövyttävä väliainekäsittely nestemäisen lääkkeen valmistuksessa.
Aurinkosähkö: Happopuhdistusnesteen sekoitusjärjestelmä.

2. Ero lämpötilankestossa
UPVC:
Pitkäaikainen käyttölämpötila ≤60°C, lyhytaikainen huippu 80°C, sopii normaaleihin lämpötiloihin.

Tyypillisiä skenaarioita:
Turvallinen juomavesi: Normaalilämpötilainen annostelu ja sekoitus.
Metallurgia: Matalan lämpötilan peittausjätteen esikäsittely.

CPVC:
Pitkäaikainen lämpötilankesto 90°C asti, lyhytkestoinen toleranssi 110°C, sopii korkeiden lämpötilojen väliaineille.

Tyypillisiä skenaarioita:
Ydinvoimalaitos: Kemiallisten lisäaineiden sekoitus korkean lämpötilan jäähdytysvesijärjestelmissä.
Teollisuuden jäteveden korkean lämpötilan osa: kuten kuuman hapon ja alkalijätteen homogenointikäsittely.

3. Mekaaninen lujuus ja käyttöikä
UPVC:
Edullinen, mutta heikko iskunkestävyys, sopii matalapaineisiin, ei-mekaanisiin tärinäympäristöihin (kuten vesikasvien annostelujärjestelmiin).

CPVC:
Korkeampi jäykkyys ja virumisvastus, sopii korkeapaineisiin tai tärinäolosuhteisiin (kuten puolijohdetehtaiden korkeapaineisiin kemikaalien syöttöputkiin).

4. Toimialan valintasuositukset
Kentät, joilla UPVC:tä suositellaan:
Vedenkäsittely huoneenlämpötilassa ja heikosti korroosiolla (kuten juomavesi, teollinen kiertovesi) ja metallurgisen jäteveden esikäsittely.
Kentät, joilla CPVC:tä on käytettävä:
Korkea lämpötila (kuten ydinvoimalan jäähdytysjärjestelmät), korkea korroosio (kuten puolijohdeetsausliuokset) ja orgaanisten liuottimien sekoittuminen (kuten farmaseuttinen välituotesynteesi).
