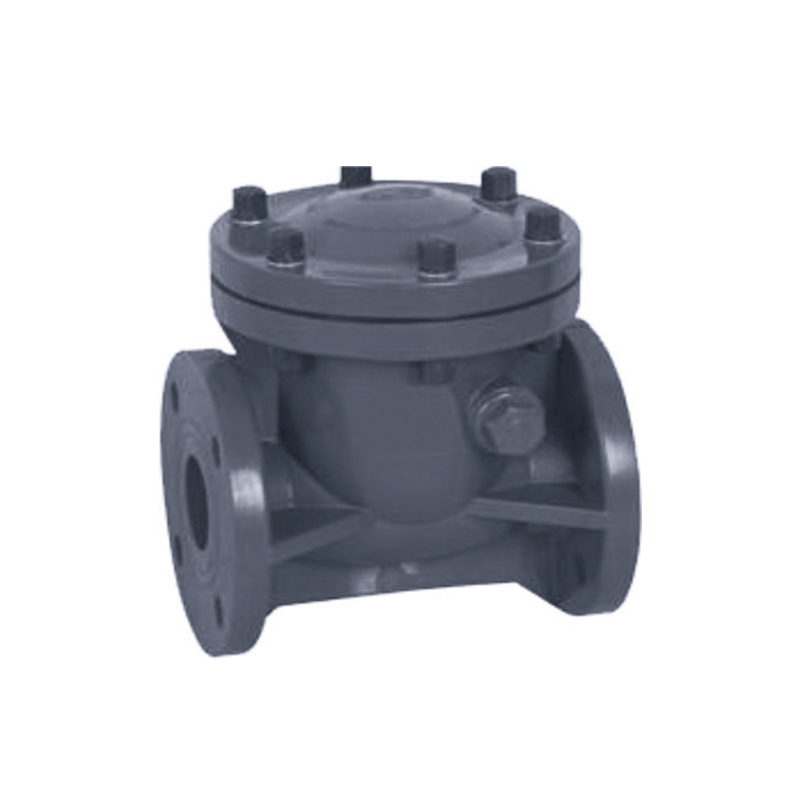

SCH8O/DIN UPVC/CPVC kääntöventtiili

UPVC/CPVC-swing-takaiskuventtiili on erittäin tehokas nesteenohjauslaite, jota käytetään laajalti vedenkäsittelyssä, kemiallisessa käsittelyssä ja maatalouden kastelussa. Sen rakenne mahdollistaa nesteen virtauksen vapaasti yhteen suuntaan samalla kun se sulkeutuu automaattisesti vastavirtauksen aikana, mikä estää tehokkaasti väliaineen takaisinvirtauksen ja varmistaa putkistojärjestelmän turvallisuuden.

UPVC/CPVC-takaiskuventtiilillä on kompakti rakenne, kevyt rakenne ja helppo asennus ja huolto. Sen luja venttiilirunko varmistaa vakauden ja kestävyyden korkeapaineisissa ympäristöissä.

Ota yhteyttä

Edellinen：SCH8O/DIN UPVC/CPVC SK-tyyppinen staattinen sekoitin
Seuraava：SCH8O/DIN UPVC/CPVC pallopohjaventtiili

parametri hakemus Tekniset standardit

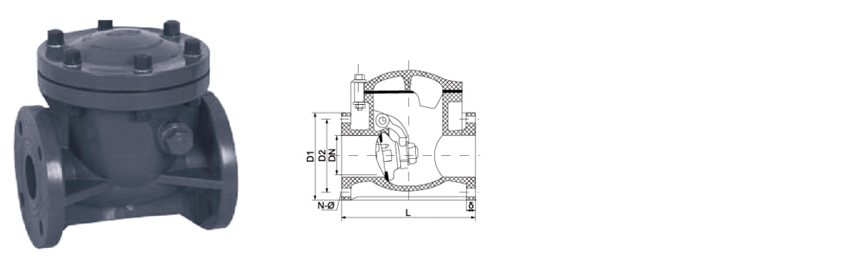

KOKO/NIM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Työpaine (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · JOUSITUSTEINEN

UPVC / CPVC kääntöventtiili

Ei paluuta · Kääntölevy · Vaaka- tai pystysuora

SCH80/DIN UPVC/CPVC kääntöventtiili on paluuvirtauksen säätölaite, joka on suunniteltu syövyttäviä ja erittäin puhtaita nestejärjestelmiä varten. Tämä ASTM SCH80- ja DIN-standardien mukaisesti valmistettu venttiili käyttää jousiavusteista kiekkoa, joka kääntyy saranatapin päällä mahdollistaakseen virtauksen eteenpäin ja sulkeutuu automaattisesti, kun virtaus kääntyy. Kääntölevyn rakenne tarjoaa alhaisen painehäviön ja soveltuu sovelluksiin, joissa virtausnopeus vaihtelee. Venttiilin runko on saatavana UPVC:nä yleiseen kemialliseen huoltoon ja CPVC:nä korkeisiin lämpötiloihin 93 °C asti. Joustava tiiviste, joka on saatavana EPDM-, FKM- tai PTFE-materiaalina, varmistaa vuototiiviin sulkeutumisen vastavirtauksen tapahtuessa.

DN15–DN200

Koko tarjonta

PN10–PN16

Paineluokka

-20°C - 93°C

CPVC lämpötila

Swing levy

Tarkista mekanismi

Jousiavusteinen levy

Nopea sulkemisreaktio estää vastavirtauksen. Jousivoima kalibroitu positiiviselle istuimelle myös alhaisilla eteenpäin nopeuksilla.

Kemiallinen ja lämmönkestävyys

UPVC ja CPVC kestävät happoja, emäksiä ja suoloja. CPVC laajentaa palvelun 93 °C:seen. Levy- ja tiivistemateriaalit valittavissa tietylle kemialle.

Matala paineen pudotus

Virtaviivainen kääntölevyn rata minimoi virtauksen rajoituksen, vähentää energiankulutusta ja ylläpitää linjan tehokkuutta.

Vaaka- tai pystyasennus

Joustava suuntaus uusille tai jälkiasennettaville putkistojärjestelmille. Pystysuuntainen asennus vaatii virtaussuunnan ylöspäin.

Rakentaminen

Runko UPVC · CPVC

Disc Kiinteä UPVC · PTFE · SS304/316

Tiiviste EPDM · FKM · PTFE

Kevät SS304 · SS316 (pinnoitettu)

Yhteys

Pistorasia Liuotinsementti · DIN/ANSI

Kierretty NPT · BSPT

Laipallinen DIN PN10/PN16 · ANSI 150

Standardit ASTM D2467 · DIN 8061/8062 · ISO 16137

Sinettien valinta

EPDM Vesi, miedot hapot · 80°C asti

FKM Öljyt, hiilivedyt · 90°C asti

PTFE Aggressiiviset kemikaalit · Jopa 93°C

Tarkista yhteensopivuus prosessikemian ja lämpötilan kanssa.

Sovellus maisema

Kemia ja metallurgia

Hapon siirto · Syövyttävä annostelu · Peittauslinjat

Elektroniikka ja puolijohteet

Ultrapuhdas vesi · CMP-liete · Kemikaalitoimitus

Energia ja aurinkosähkö

Akun elektrolyytti · Aurinkoetsaus · Jäähdytysvesi

Vedenkäsittely

Jätevesi · RO-permeaatti · Suolanpoisto

Farmaseuttiset tuotteet ja ruoka

DI vesi · CIP-palautus · Saniteettiputket

Autot & yleiset

Osien pesu · Maalikierto · Jäähdytyslenkit

Asennusohjeet

Suunta: Virtauksen nuolen on oltava linjassa eteenpäin virtaussuunnan kanssa. Vaakasuorat viivat käyttävät painovoimaavusteista sulkemista. Pystyviivat vaativat ylöspäin suuntautuvaa virtausta.
Suora putki: Vähintään 5 halkaisijaa ylävirtaan ja 3 halkaisijaa myötävirtaan vakaan virtausprofiilin takaamiseksi.
Liuotinhitsaus: Käytä UPVC:lle tai CPVC:lle ominaista pohjustetta ja sementtiä. Anna täysi kovettumisaika.
Kierretty joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Tarkastus: Tarkasta säännöllisesti tiiviste ja levy kulumisen tai kemiallisen vaikutuksen varalta.

Kriittiset rajoitukset

Lämpötila: UPVC max 60°C · CPVC max 93°C · Älä ylitä tiivisteluokitusta.
Ei luokiteltu höyrypalveluun. Vältä nopeita lämpökiertoja ja painepiikkejä.
Ei tarkoitettu kaasumaisille väliaineille – suunniteltu vain nestemäiseen käyttöön.
Kevät corrosion: Verify spring alloy compatibility with process chemistry.
Hankaavat materiaalit: Suuri kiintoainepitoisuus voi vahingoittaa levyn ja tiivisteen pintoja.
UV-suoja: Säilytä ja asenna suojattuna suoralta auringonvalolta tai levitä UV-pinnoite.

Yleisiä kysymyksiä

Miten kääntyvä takaiskuventtiili eroaa pallotakaiskuventtiilistä?

Kääntöventtiili käyttää saranoitua kiekkoa, joka kääntyy auki eteenpäinvirtauksella ja sulkeutuu painovoiman tai jousivoiman vaikutuksesta, kun virtaus kääntyy. Se tarjoaa pienemmän painehäviön ja sopii suurempiin putkiin. Pallon takaiskuventtiili käyttää jousikuormitettua palloa, joka asettuu tiivistettä vasten, mikä tarjoaa nopeamman sulkeutumisvasteen ja paremman tiivistyksen pienillä virtausnopeuksilla.

Voidaanko tämä venttiili asentaa pystysuoraan linjaan?

Kyllä, kääntöventtiili voidaan asentaa pystysuoraan putkistoon virtaussuunnassa ylöspäin. Jousiavusteinen kiekko varmistaa positiivisen sulkeutumisen myös pystyasennuksissa. Myös vaaka-asennus on tuettu, ja se on yleisin kokoonpano.

Mistä juoruilu johtuu ja miten se voidaan ratkaista?

Tyypillisesti tärinää esiintyy, kun virtausnopeus on liian alhainen, jolloin levy värähtelee. Tämä voidaan ratkaista lisäämällä virtausnopeutta, asentamalla kevyempi jousi tai valitsemalla venttiili, jolla on pienempi halkeilupaine. Myös mäntäpumppujen sykkivä virtaus voi aiheuttaa tärinää.

Kuinka valitsen oikean jousivoiman järjestelmälleni?

Jousivoiman valinta riippuu järjestelmän virtausnopeudesta ja vastapaineesta. Vakiojouset sopivat useimpiin sovelluksiin. Matalavirtausjärjestelmissä saatetaan tarvita kevyempi jousi, jotta levy avautuu kokonaan. Korkean vastapaineen järjestelmissä vahvempi jousi varmistaa positiivisen sulkeutumisen. Katso valmistajan jousen valintataulukosta tarkat mitat.

Näitä kääntöventtiileitä käytetään kemian-, metallurgian, aurinkosähkön, ydin-, litium-, elektroniikka-puolijohde-, elintarvike-, lääke-, auto- ja teollisuusvedenkäsittelyteollisuudessa happo-alkalinesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen veden ja teollisuuden jätevesiputkistojen käsittelyyn.

Yritys

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group kyllä Kiina SCH8O/DIN UPVC/CPVC kääntöventtiili Elintarviketeollisuudelle/auto-/elektronisille toimittaja ja mittatilaustyönä tehty SCH8O/DIN UPVC/CPVC kääntöventtiili Elintarviketeollisuudelle/auto-/elektronisille tehdas. Yrityksemme perustettiin vuonna 2007 keskittyen CPVC- ja UPVC-teollisuusputkien tutkimukseen ja kehitykseen, valmistukseen, myyntiin ja huoltoon. Yrityksellä on useita sertifikaatteja, mukaan lukien erikoislaitteiden tuotantolupa, Zhejiangin maakunnan vesihuoltoalan tuotehygienialupa, IS09001-laatujärjestelmän sertifiointi, IS014001-ympäristöjärjestelmän sertifiointi ja IS045001-työterveys- ja työturvallisuusjärjestelmän sertifiointi. Yrityksellä on yli 50 itsenäistä immateriaalioikeutta ja itsenäisesti hallinnoitua tuonti- ja vientilupaa. Tarjotakseen monipuolisia tuotteita ja parempia palveluita yritys on ottanut käyttöön edistynyttä teknologiaa, työkaluja sekä ainutlaatuisia raaka-aineita ja hallintajärjestelmiä Saksasta ja Yhdysvalloista. Vuosien varrella tuotteitamme on käytetty laajalti happo- ja emäksisten nesteiden, ultrapuhtaan veden, juomaveden, elektroniikkalaatuisen puhtaan veden ja teollisuusjäteveden putkikuljetuksissa kemian-, metallurgian-, aurinkosähkö-, ydinvoima-, litiumakku-, elektroniikkapuolijohde-, elintarvike-, lääke-, auto-, teollisuusvesien käsittely- ja muilla teollisuudenaloilla. Tällä hetkellä ZHEYI Group on perustanut yli 30 myyntiyhtiötä eri puolille maata, ja kaikenlaisia tuotteita viedään Eurooppaan, Amerikkaan, Kaakkois-Aasiaan ja muihin maihin ja alueille, ja ne ovat kotimaisten ja ulkomaisten asiakkaiden suosiossa.

Kunniakirja

Uutiset

Missä SCH 80 UPVC -putkia käytetään teollisissa ja kaupall...
Jul 30,2026
Kemialliset jalostajat, vedenkäsittelyoperaattorit ja teollisuuslaitokset määrittelevät SCH 80 UPVC putki aina, kun putkistojärjestelmän on kestettävä korkeampi sisäinen paine ja kestettävä aggressiivist...
lue lisää
Mikä tekee SCH 80 UPVC -putkesta luotettavan valinnan kork...
Jul 23,2026
SCH 80 UPVC -putki on rakennettu paksummalla seinämällä kuin SCH 40 -putki samalla ulkohalkaisijalla, mikä nostaa sen paineluokitusta ja tekee siitä standardin teollisuuslinjoille, jotka kuljettavat syövyttäviä kem...
lue lisää
Miksi SCH 80 UPVC -putkia käytetään laajasti teollisuusput...
Jul 16,2026
Seinämän paksuus on yksittäinen ominaisuus, joka erottaa vaativaan teollisuuspaineeseen soveltuvan putken kevyeen asuinkäyttöön tarkoitetusta putkesta. SCH 80 UPVC putki istuu tiukasti tämän linjan raska...
lue lisää

Jätä viesti

Tiukka laadunvalvonta

ZHEYI-konserni noudattaa "laatu ensin" -periaatetta, käyttää kansainvälisesti edistyneitä laitteita ja korkealaatuisia raaka-aineita, valvoo tiukasti kaikkia tuotannon vaiheita ja on sitoutunut tarjoamaan putkistotuotteita, joilla on erinomainen suorituskyky ja hieno ulkonäkö.

Yritys käyttää edistyneimpiä tuotantolaitteita ja korkealaatuisia materiaaleja, kuten japanilaista Sekisui- ja yhdysvaltalaista Lubrizol-materiaaleja. "ZHEYI" yhdistää täydellisesti hienostuneen tuotantoteknologian ammattimaiseen johtamiseen, ja jokainen tuote käy läpi tiukan laadunvalvonnan – tuotannosta ja tarkastuksesta aina lopulliseen toimitukseen asti, mikä varmistaa täydellisen ulkonäön ja toiminnan yhdistelmän.
Tarkkuussuorituskykytestaus

ZHEYI:llä jokainen tuote valmistetaan huolellisesti keskittyen paitsi hienostuneeseen esteettiseen muotoiluun, myös aina erinomaiseen laatuun. Tiukat suorituskykytestit varmistavat, että tuote säilyttää vakauden ja kestävyyden myös ankarissa olosuhteissa.:

● Tiheysmittaus: Mittaa materiaalin tiheyttä rakenteiden tasaisuuden ja vakauden varmistamiseksi.
● Vicat-pehmenemislämpötilakoe: arvioi materiaalien pehmenemisastetta korkeissa lämpötiloissa varmistaakseen tuotteen kyvyn vastustaa muodonmuutoksia erilaisissa ympäristöissä.
● Uunitesti: simuloi pitkäaikaista lämmönkestävyyttä ja varmistaa tuotteen kyvyn kestää korkeita lämpötiloja pitkään.
● Hydrostaattinen testi: Arvioi putkien lujuutta korkeissa paineolosuhteissa varmistaaksesi tuotteen turvallisuuden ja luotettavuuden.
● Pudotusvasaran iskukoe: Testaa tuotteen iskunkestävyyttä kuljetuksen, asennuksen ja päivittäisen käytön aikana.

SCH8O/DIN UPVC/CPVC kääntöventtiili Alan tuntemus

Kuinka valita oikein UPVC/CPVC kääntöventtiili ? Tärkeimmät parametrit ja työolosuhteiden sovitusopas

UPVC (pehmittämätön polyvinyylikloridi) ja CPVC (kloorattu polyvinyylikloridi) kääntöventtiiliä käytetään laajasti monilla teollisuudenaloilla niiden erinomaisen korroosionkestävyyden, kevyen rakenteen ja taloudellisuuden ansiosta. Oikea valinta edellyttää väliaineen ominaisuuksien, työolosuhteiden ja venttiilin suorituskyvyn perusteellista harkintaa pitkän aikavälin vakaan toiminnan varmistamiseksi. Seuraavat ovat tärkeimmät valintakohdat ja tyypilliset teollisuuden sovellusanalyysit:

1. Väliainetyyppi ja kemiallinen yhteensopivuus
UPVC/CPVC-materiaalit sietävät hyvin happoja, emäksiä, suoloja ja erilaisia syövyttäviä aineita, mutta eri teollisuudenaloilla on erilaiset vaatimukset väliaineen puhtaudelle ja kemikaalinkestävyydelle:
Turvallinen juomavesi: NSF/ANSI 61 -sertifikaatin on täytettävä myrkyttömän saostumisen varmistamiseksi.
Teollinen vedenkäsittely: Soveltuu vesijärjestelmiin, jotka sisältävät klooria, flokkulantia ja muita kemiallisia aineita.
Teollisuuden jätevesi: Vahva korroosionkestävyys, voi käsitellä happoja, emäksiä ja raskasmetalleja sisältävää jätevettä.
Elektroninen puolijohde: Tarvitaan erittäin puhdasta väliainetta, ja venttiilin sisäseinä on sileä ja saostumaton.
Lääketiede: Täytä FDA:n standardit välttääksesi lääkeveden tai erittäin puhtaiden nesteiden saastumisen.

2. Lämpötila ja painealue
UPVC: Sovellettava lämpötila 0 ° C ~ 60 ° C, lyhytaikainen lämpötilankesto voi olla 65 ° C, sopii normaaleihin lämpötilaolosuhteisiin (kuten juomavesijärjestelmä).
CPVC: Korkeampi lämpötilankesto (-20°C ~ 90°C), sopii korkeiden lämpötilojen nesteisiin (kuten jäähdytysnesteisiin aurinkosähköteollisuudessa tai happo-emäskiertojärjestelmiin metallurgiassa).
Painetaso on yleensä PN10~PN16, joka on valittava järjestelmän käyttöpaineen mukaan (kuten ydinvoiman apuputkistojen matalapaineiset työolosuhteet).

3. Virtausominaisuudet ja venttiilin koko
Kääntöventtiili avaa ja sulkeutuu automaattisesti nestevoiman avulla, ja vähimmäisavautumis- ja sulkemispaine (yleensä 0,5–1 bar) on taattava huonon tiivistyksen välttämiseksi matalapaineisissa olosuhteissa (kuten hidas vesivirtaus Industrial Water Treatmentissa).
Suuren halkaisijan venttiilit (DN50 ja enemmän) soveltuvat suurivirtausskenaarioihin (kuten teollisuuden jäteveden poisto), ja halkaisijaltaan pienet venttiilit (DN15-DN40) sopivat paremmin tarkkuusjärjestelmiin (kuten ultrapuhdas veden syöttö Electronic Semiconductorissa).

4. Alan erityisvaatimukset
Ydinvoima: Sen on täytettävä säteilyn vanhenemisstandardit, ja venttiilillä on oltava redundantti tiiviste.
Aurinkosähkö: Sen on kestettävä etyleeniglykolin jäähdytysnesteen korroosiota ja sillä on korkeat vaatimukset pitkäaikaiselle toiminnan vakaudelle korkeissa lämpötiloissa.
Metallurgia: CPVC on luotettavampi kuin UPVC korkean pitoisuuden hapoille, emäksille tai hapettimille.

5. Asennus- ja huoltonäkökohdat
Kun asennat vaakasuoraan, varmista, että venttiililevyn kääntösuunta on yhdenmukainen nesteen kanssa; asenna pystysuoraan, valitse jousiavusteinen takaiskuventtiili (kuten lääketeollisuuden kompakti tilajärjestely).
Tarkista säännöllisesti venttiilin istukan tiivistys hiukkasten juuttumisen estämiseksi (yleistä epäpuhtauksia sisältävässä teollisuusjätevesissä).
